SMF18A 产品实物图片
SMF18A 产品实物图片
商品图片1
商品图片2

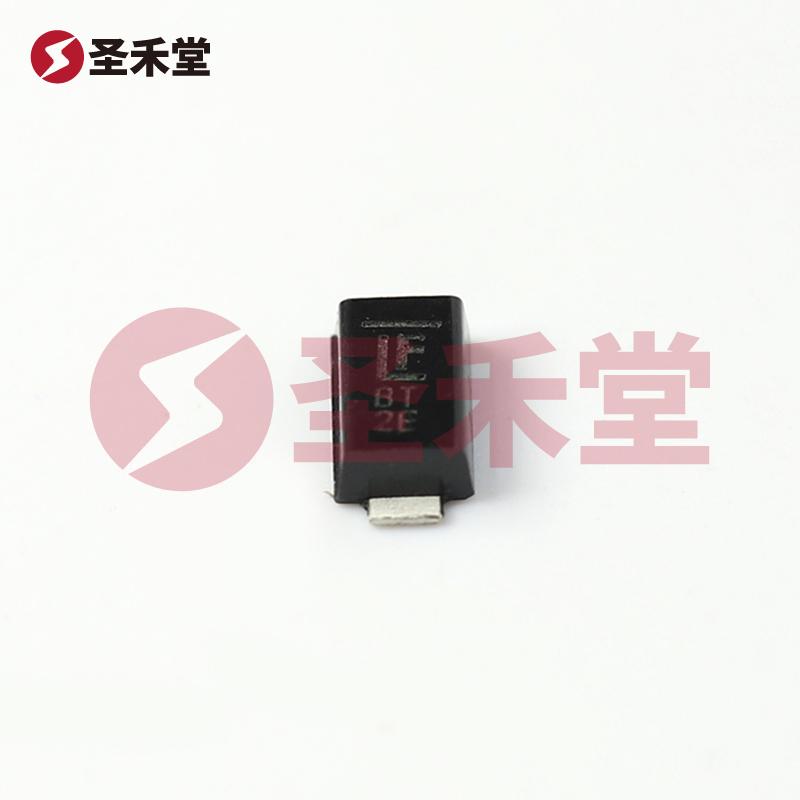

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SMF18A

商品编码: BM0046469253
品牌 :
Littelfuse(美国力特)
封装 :
SOD-123FL
包装 :
编带
重量 :
0.032g
描述 :
TVS二极管
库存 :
3000(起订量1,增量1)
批次 :
2年内
数量 :
X
0.339
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.339
--
3000+
¥0.299
--
30000+
产品参数
产品手册
产品概述

SMF18A参数

反向截止电压(Vrwm)18V最大钳位电压29.2V
峰值脉冲电流(Ipp)6.8A峰值脉冲功率(Ppp)200W
击穿电压20V类型TVS

SMF18A手册

SMF18A概述

SMF18A 产品概述

一、产品简介

SMF18A是一款高性能的瞬态电压抑制器(TVS二极管),由美国力特(Littelfuse)公司生产,具有出色的过压保护特性和反向击穿性能。该器件专为电源线路和信号线路的过压保护设计,广泛应用于电子设备的保护电路中。在现代电子产品中,瞬态电压抑制器扮演着重要角色,能够有效防止由静电放电(ESD)、雷击或电气噪声引起的瞬态过压,确保设备的安全和可靠性。

二、技术规格

SMF18A具有以下主要技术参数:

  • 类型:齐纳二极管
  • 单向通道:1
  • 电压 - 反向断态(典型值):18V
  • 电压 - 击穿(最小值):20V
  • 不同Ipp时电压 - 箝位(最大值):29.2V
  • 电流 - 峰值脉冲(10/1000µs):6.8A
  • 功率 - 峰值脉冲:200W
  • 电源线路保护:无
  • 应用:通用
  • 工作温度范围:-55°C ~ 150°C(TJ)
  • 安装类型:表面贴装型
  • 封装/外壳:SOD-123F

三、电气特性分析

SMF18A的设计使其能够在极端条件下稳定运行。反向断态电压的典型值为18V,而最小击穿电压为20V,确保在高于此电压的瞬态情况下,器件能够快速反应并钳位过压,保护后端电路。该器件在应用中的反向电压钳位最大值达29.2V,确保不会对下游元器件造成损害。

SMF18A的最大峰值脉冲电流为6.8A,而其峰值脉冲功率达到200W,极大地提高了设备在面临短时间高能量脉冲时的保护能力。这样的电气特性,特别适合用于不确定性高的环境中,如工业自动化、通讯设备等应用场合。

四、工作环境

该器件的工作温度范围广泛,从极低温度的-55°C到高达150°C,使其适用于不同工作环境中。针对极端工作温度的设计,保证了SMF18A可在航空航天、汽车及高温工业设备等多种应用中可靠工作。

五、封装与安装

SMF18A采用SOD-123F表面贴装封装,体积小巧,有助于节省PCB布局空间。同时,表面贴装型的设计使其更容易与现代自动化制造工艺兼容,提升了生产效率。SOD-123F封装还具有良好的散热性能,能够有效降低器件在工作过程中的温升。

六、应用场景

SMF18A广泛应用于各种电子设备中,包括但不限于:

  • 消费电子产品(如智能手机、平板电脑等)
  • 计算机及其周边设备(如打印机、外部存储设备等)
  • 通讯设备(如路由器、基站等)
  • 工业设备及自动化控制系统
  • 汽车电子(如车载导航、传感器等)

七、总结

综上所述,SMF18A作为一款高效的TVS二极管,凭借其优秀的电气特性、广泛的工作环境适应性及便捷的表面贴装封装,已成为许多应用场合理想的选择。选择SMF18A有助于有效保护电子设备免受瞬态电压影响,延长设备的使用寿命和可靠性。对于需要高性能过压保护的设计工程师来说,SMF18A是一个值得优先考虑的方案。
