SN74AHC04DR

产品概述：SN74AHC04DR

一、产品简介

SN74AHC04DR 是德州仪器（Texas Instruments）公司推出的一款常用于数字电路的反相器集成电路（IC）。该产品属于74系列逻辑器件，具有六个独立的反相器通道，功能强大且具备高效能，应用广泛，适合用于多种数字逻辑电路设计中。

二、关键特点

1. 逻辑电平支持：

   • SN74AHC04DR 的逻辑电平范围广泛，适用于多种操作电压。其高逻辑电平（V_H）范围为 1.5V 到 3.85V，低逻辑电平（V_L）范围为 0.5V 到 1.65V，使其能够与不同逻辑电平的系统兼容。

2. 传播延迟：

   • 本器件在最大负载能力（50pF）下，工作电压为 5V 时的最大传播延迟为 7.5ns。这一特性确保了信号的快速传输，适合对速度要求较高的实时应用。

3. 电源电压范围：

   • SN74AHC04DR 的供电电压范围为 2V 至 5.5V，这使得它能在不同电源环境下正常工作，增加了其灵活性。

4. 低静态电流：

   • 该器件的最大静态电流为 2µA，使其在待机状态下消耗非常少的电源，有助于延长电池供电设备的使用时间。

5. 工作温度范围：

   • SN74AHC04DR 的工作温度范围为 -40°C 到 125°C，适合多种恶劣环境条件下使用，广泛应用于工业设备、汽车电子、以及其他高温环境的电子应用中。

6. 输出能力：

   • 该集成电路能够提供 8mA 的输出电流，适合驱动多种负载。这一输出能力使其能够满足实际应用中的驱动需求。

7. 封装与安装：

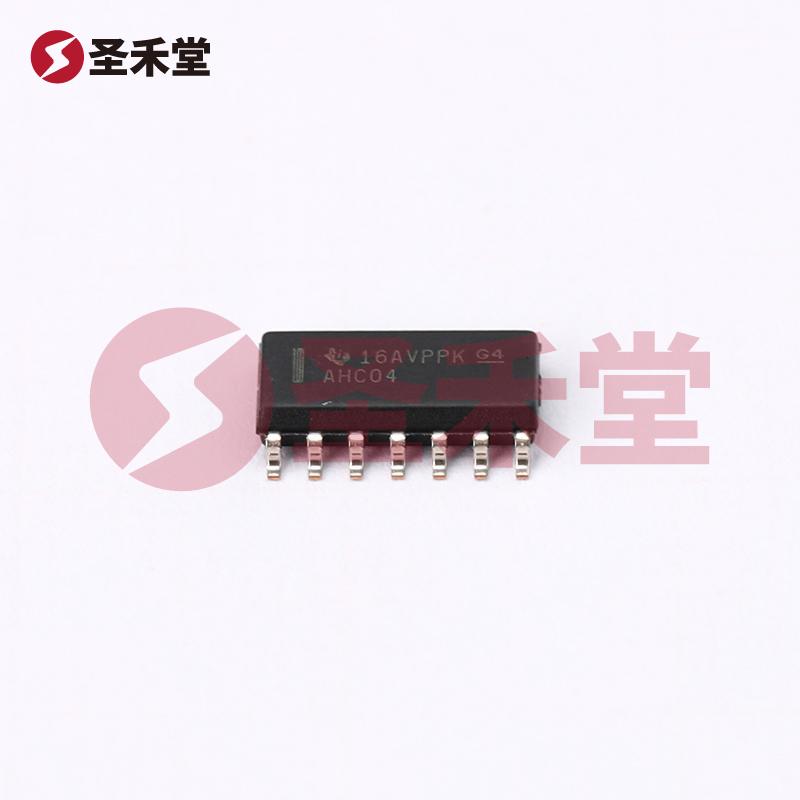

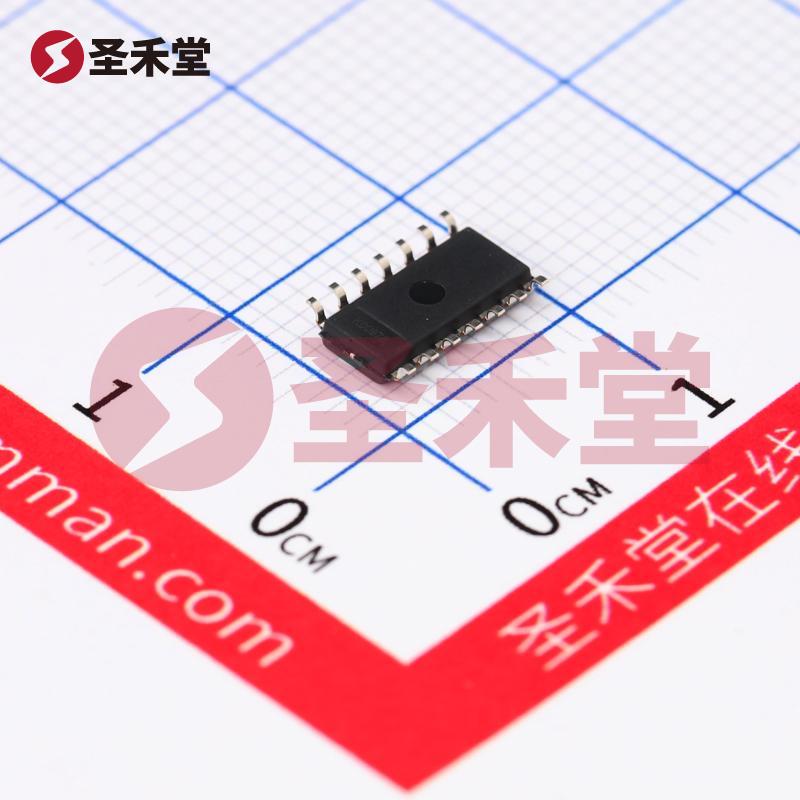

   • SN74AHC04DR 采用 14-SOIC 表面贴装型封装，适合现代电子设备的紧凑设计，支持自动化贴片加工，提升了生产效率。

三、应用领域

SN74AHC04DR 可广泛应用于以下领域：

• 数字逻辑电路：作为基本的逻辑反相器，合理应用于各种复杂逻辑电路设计中。
• 高速信号处理：在高速数据传输系统中，用于信号的反相处理，确保传递的时效性。
• 小型化电子产品：由于其小巧的封装设计，适合用于尺寸受限的消费电子产品中，如手机、平板电脑等。
• 电路控制：在各种控制电路中用作信号调理，助力逻辑控制、状态变换等功能。

四、总结

SN74AHC04DR 是一款功能齐全、性能卓越的六通道反相器 IC，凭借其灵活的电源及逻辑电平支持、低功耗及宽广的工作温度范围，成为现代数字电路设计中的理想选择。无论是消费电子、工业控制还是汽车应用，该产品都能满足各种高效、可靠的应用需求，是工程师在设计过程中值得信赖的元器件。然而，在具体应用时，应仔细阅读其规格书，确保在适当的工作条件下使用，以发挥其最佳性能。
