LM5109BMAX/NOPB

LM5109BMAX/NOPB 产品概述

1. 产品简介

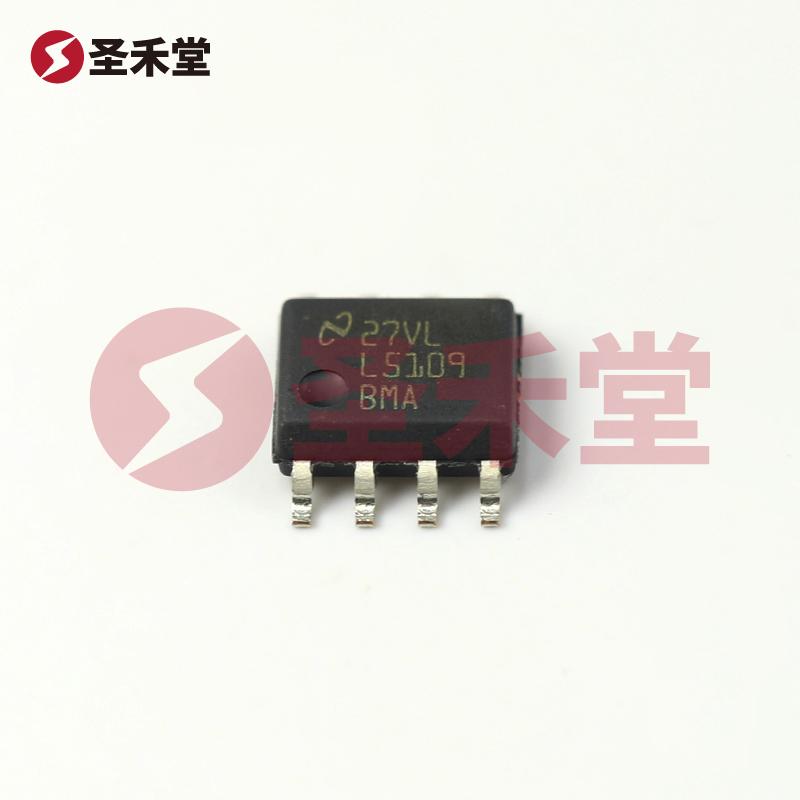

LM5109BMAX/NOPB 是由德州仪器（Texas Instruments, TI）推出的一款高性能栅极驱动器，采用8-SOIC封装，专为半桥配置应用设计。它能够有效地驱动N沟道MOSFET，广泛应用于电源转换、电机驱动和其他高频开关应用。凭借其卓越的驱动性能和宽广的工作温度范围，这款驱动器成为高效电源和驱动解决方案的理想选择。

2. 主要特性

• 驱动配置: 半桥
• 通道类型: 独立式
• 驱动器数: 2
• 栅极类型: N沟道MOSFET
• 供电电压范围: 8V至14V，适合多种电源配置
• 逻辑电压: VIL和VIH分别为0.8V和2.2V，确保与不同逻辑电平的兼容性
• 输出电流: 峰值输出可达1A，提供强劲的MOSFET驱动能力
• 高压侧电压: 最大自举电压为108V，适应高压工作环境
• 上升/下降时间: 典型值为15ns，确保快速响应，降低开关损耗
• 工作温度范围: 从-40°C到125°C，适应各种严酷环境

3. 应用领域

LM5109BMAX/NOPB 驱动器在多个领域都有广泛应用，主要包括：

• 开关电源: 在DC-DC转换器和AC-DC电源中的使用，能够提高转换效率和稳定性。
• 电动机驱动: 高效驱动直流电动机和步进电动机，实现精准控制和高效运行。
• 类D放大器: 应用于音频功率放大器中，有助于实现高效的信号放大。
• 工业设备: 在自动化和控制系统中，驱动继电器和其他功率开关元件。

4. 设计优势

• 高集成度: 每个器件内置两个驱动通道，简化了电路设计，节省了 PCB 空间。
• 快速开关时间: 由于其低上升和下降时间，LM5109BMAX/NOPB能够实现高速开关，减少开关损耗，提高系统的整体效率。
• 宽电压工作范围: 能够在多种电压配置下可靠工作，使设计具有更好的灵活性和适应性。
• 强大的抗干扰能力: 增强的抗干扰设计确保设备在高电磁环境下的可靠工作，适合工业应用。

5. 结论

综上所述，LM5109BMAX/NOPB 是一款功能强大的栅极驱动器，凭借其高峰值输出电流、优良的上升/下降时间、宽广的工作温度范围以及集成便利性，成为各种电源和驱动解决方案的首选元件。其高效性能和多用途应用特性，特别适合现代电子设备中对高效率和小型化设计的挑战。如果您在寻找高性能栅极驱动解决方案，LM5109BMAX/NOPB无疑是一个值得信赖的选择。
