TL431AIPK

TL431AIPK 产品概述

1. 产品简介

TL431AIPK是德州仪器（Texas Instruments）推出的一款高性能可调式电压基准芯片。其主要功能是提供稳定的电压参考，以支持各种电源管理和电压调节应用。TL431以其宽广的输出电压范围、优良的温度稳定性和小型化的封装特点，已经成为众多电子设计中的关键组成部分。

2. 主要特性

• 可调输出电压: TL431的输出电压可以在2.495V至36V之间进行调整，满足不同电源需求的灵活性。
• 输出电流能力: 该芯片能提供最大100mA的输出电流，适合多种应用情境，从低功耗到中功耗的电子设备均可使用。
• 高精度: 它的电压参考输出具有±1%的典型容差，确保了应用电路中电压的高一致性和可靠性。
• 温度稳定性: 工作温度范围为-40°C至85°C，使得TL431能够在严苛的环境条件下稳定运行，符合大多数工业标准。

3. 封装与安装类型

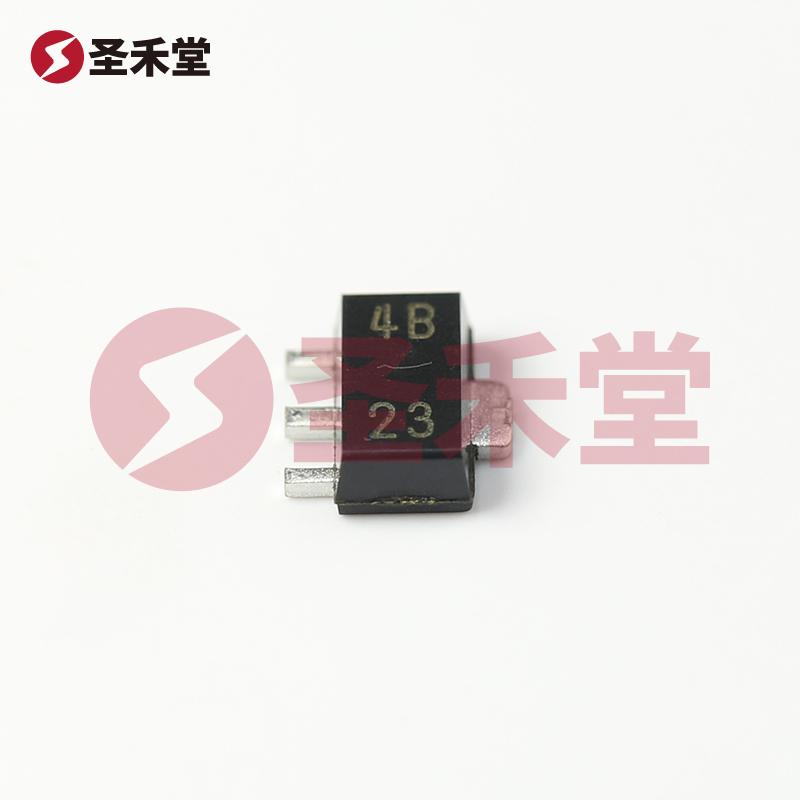

TL431AIPK采用SOT-89-3封装，属于表面贴装型。这种封装方式显著节省了电路板的空间，适用于紧凑的电子设备，进行PCB布局时也更为方便。

4. 应用场景

TL431AIPK广泛应用于各类电子产品中，例如：

• 开关电源（SMPS）: 作为反馈控制元件，确保输出电压稳定。
• 电池管理系统: 提供可靠的电压参考，监控电池的充电状态和电量管理。
• 信号调节电路: 在各种信号处理设备中提供稳定电压支撑，提高设备的精度与稳定性。

5. 性能优势

• 高电流阴极支撑: TL431的阴极电流能够达到700µA，使其与其他应用电路的配合更加灵活。
• 易于设计: 其设计友好，易于集成在各类电路中，电路设计工程师可快速构建所需的应用。

6. 典型电路

在实际应用中，TL431通常与外部电阻分压器配合使用，以设定所需的输出电压。设计电路能够根据具体需求进行调整，用户可以使用简单的公式来计算反馈网络，从而轻松获得所需的电压值。

7. 结论

TL431AIPK电压基准芯片凭借其卓越的性能、灵活的应用范围和高效的设计方式，成为众多电子设计中可信赖的选择。无论是对电源管理系统的需求，还是用于信号调节，TL431AIPK都能提供高质量、高稳定性的解决方案。德州仪器作为全球领导的半导体制造商，赋予这款芯片以优良的品质保证和技术支持，为电子设计带来了更多可能性。设计师和工程师在选择电压参考解决方案时，TL431无疑是一个值得考虑的理想选择。
