ZVN4306GVTA

ZVN4306GVTA 产品概述

制造商: Diodes Incorporated
产品类型: N通道MOSFET

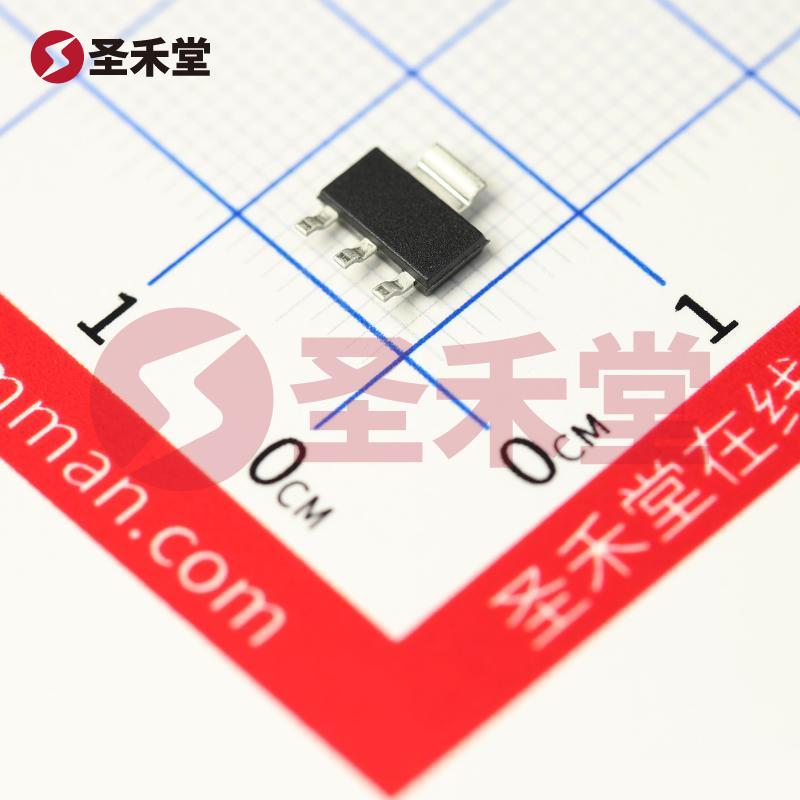

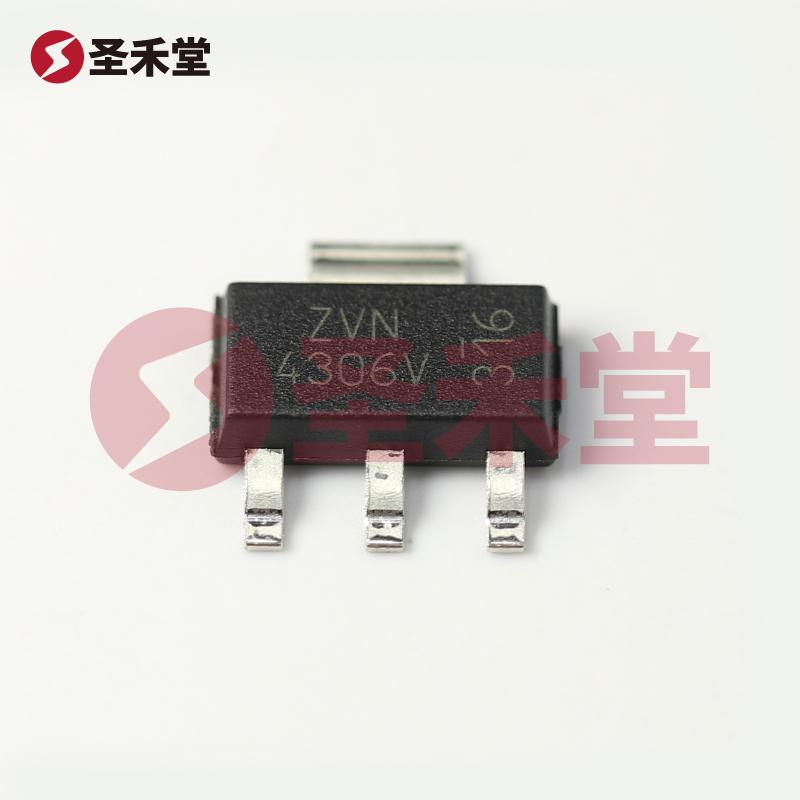

封装: SOT-223

一、产品背景

ZVN4306GVTA是一款由Diodes Incorporated生产的高性能N通道MOSFET，专为要求高效率和高电流处理能力的应用设计。作为表面贴装型器件，ZVN4306GVTA在尺寸和功率处理上的优秀表现使其成为众多电子设计中，无论是在电源管理、信号开关还是负载驱动方面的首选。

二、技术参数

• 漏源电压 (Vdss): 最大60V，能够用于多种中低压应用。
• 连续漏极电流 (Id): 2.1A（在25°C环境温度下），可以满足大多数中等功率应用的需求。
• 功率耗散 (Pd): 最大3W（在环境温度下），在适当散热条件下可以保证器件稳定运行。
• 导通电阻 (Rds(on)): 在10V Vgs时，最大导通电阻为330毫欧，这使得在高电流通过时损耗更小，能效更高。
• 阈值电压 (Vgs(th)): 最大3V @ 1mA，这意味着器件能够在较低的门极电压下导通，有利于低电压驱动。
• 工作温度范围: -55°C至150°C，允许其在极端条件下运行，适用于广泛的工业和汽车应用。
• Vgs（最大值）: ±20V，确保了良好的控制性能而不至于损坏。
• 输入电容 (Ciss): 最大350pF @ 25V，降低了切换时的开关损耗。

三、应用领域

ZVN4306GVTA由于其优异的电参数，适用于多个电子应用场景，包括但不限于：

1. 电源管理: 作为DC-DC转换器中的开关元件，或用于电源调节和分配中。
2. 马达驱动: 适合用于直流电机控制和驱动电路，尤其是在需要高频率切换的场合。
3. 信号开关: 可用于数据通路的开关，例如音频设备中的信号切换。
4. 负载开关: 在负载控制中充当高效开关，以实现快速切换和减少能量损失。

四、性能优势

1. 高效能: ZVN4306GVTA在高流量和高频情况下表现出色，最小化了开关损耗，提高了整体效率。
2. 小型化封装: SOT-223封装有助于节省PCB空间，适合高密度电路板设计。
3. 宽广的温度适应性: 能够在极端环境直接操作，适合汽车、工业及其他应用中的恶劣工作条件。
4. 优异的热性能: 具备出色的功率耗散特性，有助于实现长时间可靠操作。

五、总结

ZVN4306GVTA是一款设计精良的N通道MOSFET，提供了良好的电性能和稳定性，极适合多种高效率的电子应用。凭借其出色的导通电阻和宽广的操作温度，用户能够在不同的环境中使用该器件，从而满足现代高效电子设计的需求。无论是在消费电子、工业控制还是汽车电子领域，ZVN4306GVTA都是一项强大的选择，展现了Diodes Incorporated在MOSFET技术领域的专业水准。
