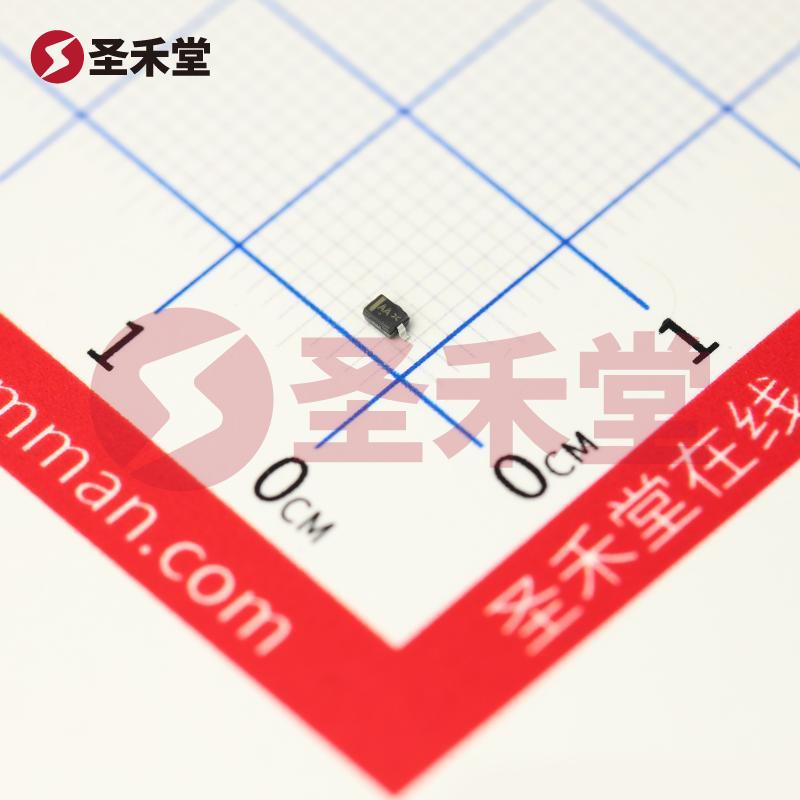

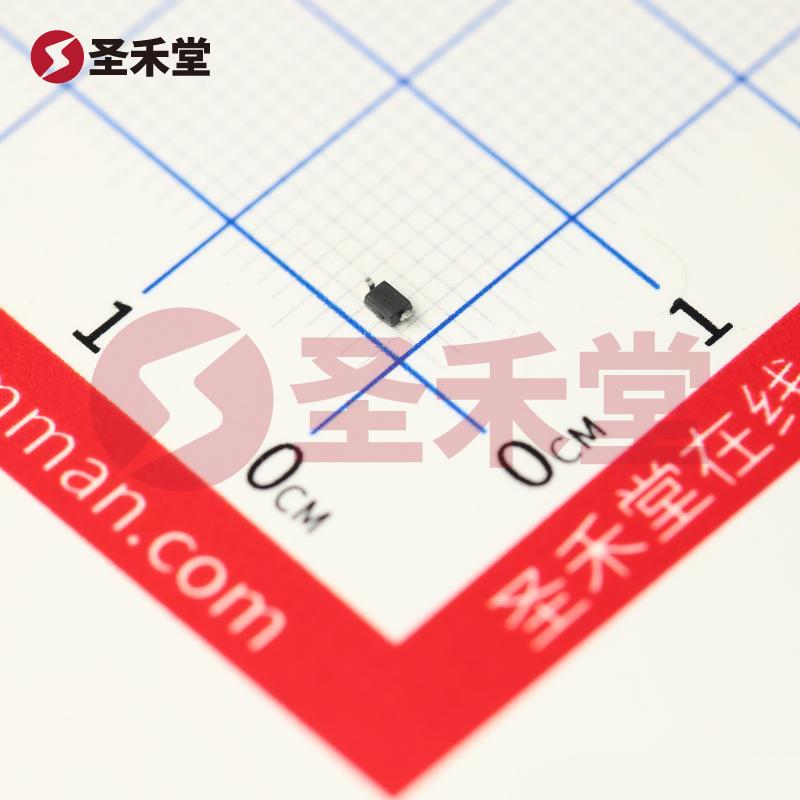

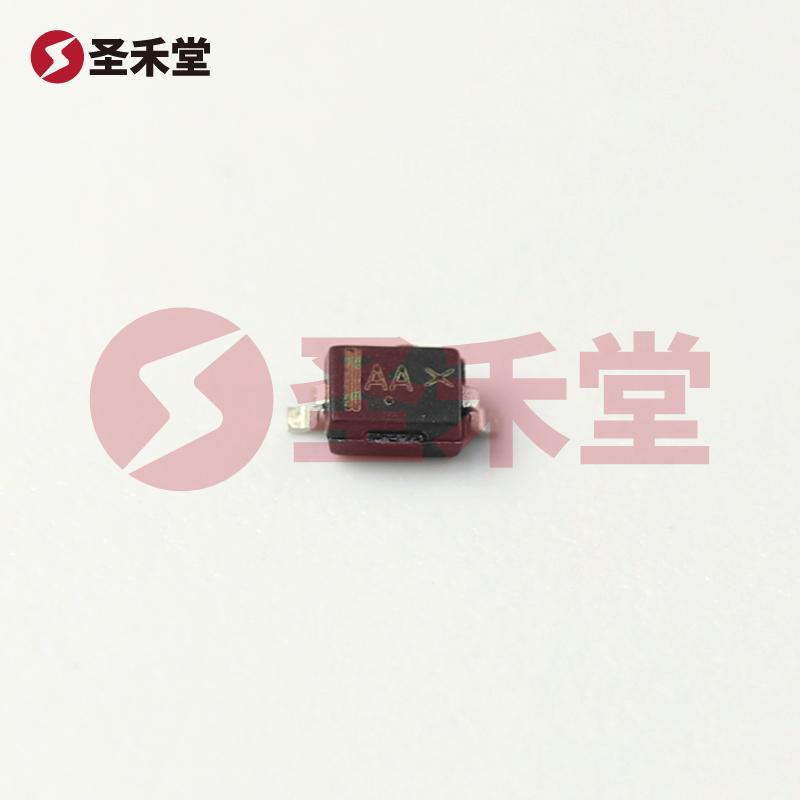

BAS21AHT1G参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 耗散功率(Pd) | 200mW |
| 整流电流 | 200mA |
| 直流反向耐压(Vr) | 200V |
| 正向压降(Vf) | 1.25V@200mA |
属性 | 参数值 |
|---|---|
| 非重复峰值浪涌电流 (Ifsm) | 625mA |
| 反向电流(Ir) | 40nA@200V |
| 反向恢复时间(Trr) | 50ns |
| 工作结温范围 | -55℃~+150℃ |
BAS21AHT1G手册
BAS21AHT1G概述
BAS21AHT1G 产品概述
1. 产品简介
BAS21AHT1G 是一款高性能的开关二极管，其具有优异的电气特性和宽广的应用范围。该二极管由安森美半导体（ON Semiconductor）生产，是一种标准类型的二极管，应用于多种电子电路中，如开关电源、整流和信号处理等领域。
2. 主要规格
- 二极管类型：标准
- 最大反向工作电压 (Vr)：250V
- 平均整流电流 (Io)：200mA（DC）
- 正向电压 (Vf)：1.25V @ 200mA
- 反向恢复时间 (trr)：50ns
- 反向漏电流 (Ir)：40nA @ 200V
- 额定电容 (C)：5pF @ 0V，1MHz
- 安装类型：表面贴装型
- 封装类型：SOD-323 (SC-76)
- 工作温度范围：-55°C ~ 150°C
3. 电气特性
BAS21AHT1G 的电气特性使其非常适合高速开关应用。其反向恢复时间（trr）为50纳秒，意味着在高频应用中能够快速恢复到反向阻止状态。这一特性使得BAS21AHT1G 适合用于脉冲信号和快速切换电路中。
此外，该产品的反向漏电流在较高的反向电压下仍然保持在40nA，这确保了在静态操作条件下，设备的能效和稳定性。正向电压（Vf）为1.25V，即使在较高的整流电流条件下，也能有效降低功耗，进而提高电路的整体性能。
4. 封装与安装
BAS21AHT1G 采用 SOD-323 封装，这种小型表面贴装封装非常适合现代高密度印刷电路板（PCB）设计。其封装尺寸小，且支持自动化焊接工艺，可以有效降低制造成本并提高生产效率。
5. 工作温度与可靠性
该二极管的工作结温范围为-55°C 到 150°C，使其能够在各种恶劣环境下稳定工作。这一特点在汽车电子、仪器仪表以及工业控制等应用中尤为关键，确保产品在长时间使用下的可靠性和耐用性。
6. 应用领域
BAS21AHT1G 在广泛的应用领域中表现出色，包括但不限于：
- 开关电源：在电源的整流电路中应用，确保高效能和低损耗。
- 信号处理：可用于高频信号的整流与切换，广泛应用于 RF (射频) 设备。
- 电池管理系统：用于保护电池免受反向电压影响，提升系统的稳定性。
在现代电子设备的设计与运行中，对于二极管的选择至关重要，BAS21AHT1G 的特性使其成为多种高性能电子应用的理想选择。
7. 结论
BAS21AHT1G 是一款结合了高反向电压能力、低功耗和快速恢复时间的开关二极管，适合在多种应用场景中实现高效能与高可靠性。凭借其卓越的规格和广泛的应用能力，BAS21AHT1G 是电子设计师和工程师在选择开关二极管时的重要考虑对象。通过使用这种高效的开关二极管，行业用户能够在其电子产品中实现更高的性能和更低的能量损耗，从而推动整体产品的竞争力。
