SM12T1G 产品概述

一、产品简介

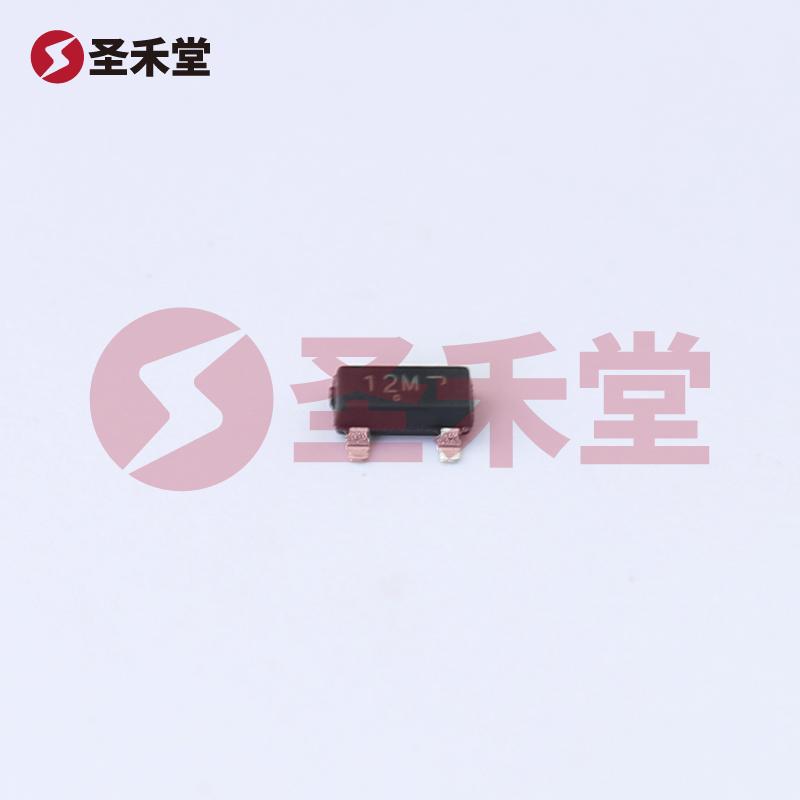

SM12T1G是一款高效静电放电（ESD）保护器件，由著名企业安森美（ON Semiconductor）制造，采用SOT-23-3封装（TO-236），专为各种电子应用提供强大而可靠的过压保护。作为一种齐纳二极管，SM12T1G设计用于保护敏感电子元件免受瞬态电压和静电放电的影响，确保电子设备在严苛环境下的安全运行。

二、关键参数

1. 电压特性：

   • 反向断态电压（Vr）： 典型值为12V，适合低至中等电压的应用。
   • 击穿电压（Vbr）： 最小值为13.3V，确保在超过此电压水平的条件下，器件能够有效导通，以保护后端电路。
   • 电压 – 箝位（Vclamp）： 在不同的峰值电流（Ipp）条件下，最大箝位电压可达到19V，为设备提供更高的保护级别。

2. 电流水平：

   • 峰值脉冲电流（Ipp）： 能承受高达12A（10/1000µs），适用于处理快速瞬态电压。
   • 功率规格： 峰值脉冲功率可达到300W，为设备提供了足够的能量承载能力。

3. 工作温度：

   • 工作温度范围广，-55°C至150°C（TJ），适合在极端条件下使用，满足各种工业和消费电子应用的需求。

4. 封装和安装：

   • SM12T1G采用表面贴装型（SMD）封装，有效节省电路板空间，方便自动化焊接和组装。其小巧的SOT-23-3封装（TO-236）使其能够轻松集成到各种电子设备中。

三、应用领域

SM12T1G适用于多种电子技术应用，特别是在需要保护敏感组件的环境中。它非常适合以下字段：

• 消费电子：如智能手机、平板电脑、个人电脑等设备，保护USB接口和其他信号线。
• 工业设备：保护工业自动化设备、传感器和控制系统，防止电磁和静电干扰。
• 通信设备：在网络设施和基站中保障系统的稳定性，防止瞬态过压对传输的影响。
• 汽车电子：在车载电子系统中使用，保护车载控制器和传感器在行驶过程中可能出现的瞬态电压。

四、产品优势

• 可靠性高：SM12T1G具备卓越的稳压性能和可靠的过压保护能力，确保电路持续稳定运行。
• 高峰值处理能力：其高达12A的峰值脉冲电流能力使其可以应对广泛的瞬态事件，非常适合严苛的应用环境。
• 空间节省设计：采用小型封装技术，适合高密度电路板设计，便于现代电子产品的紧凑布局。

五、总结

SM12T1G是一款性能卓越的静电放电保护器件，凭借其优越的电压特性和宽广的工作温度范围，适应了当前电子领域日益增长的保护需求。无论是在消费电子、工业设备，还是汽车电子领域，SM12T1G都展现了出色的功能性和可靠性，是设计工程师在电压保护方面的理想选择。通过使用SM12T1G，用户可以有效保证其产品的安全性和稳定性，提升整体系统的可靠性。
