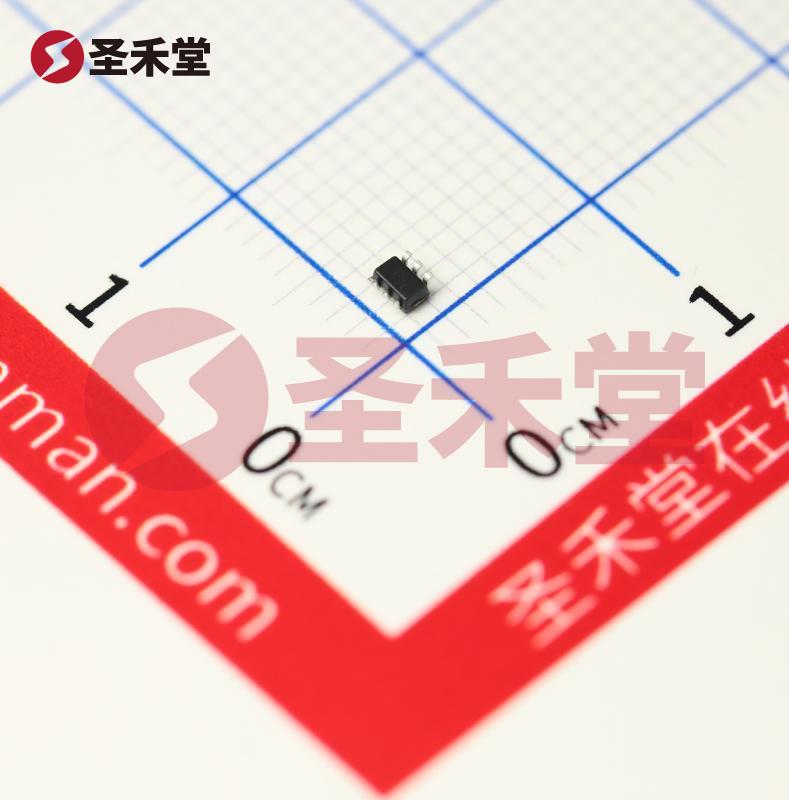

DT2636-04S-7 产品实物图片

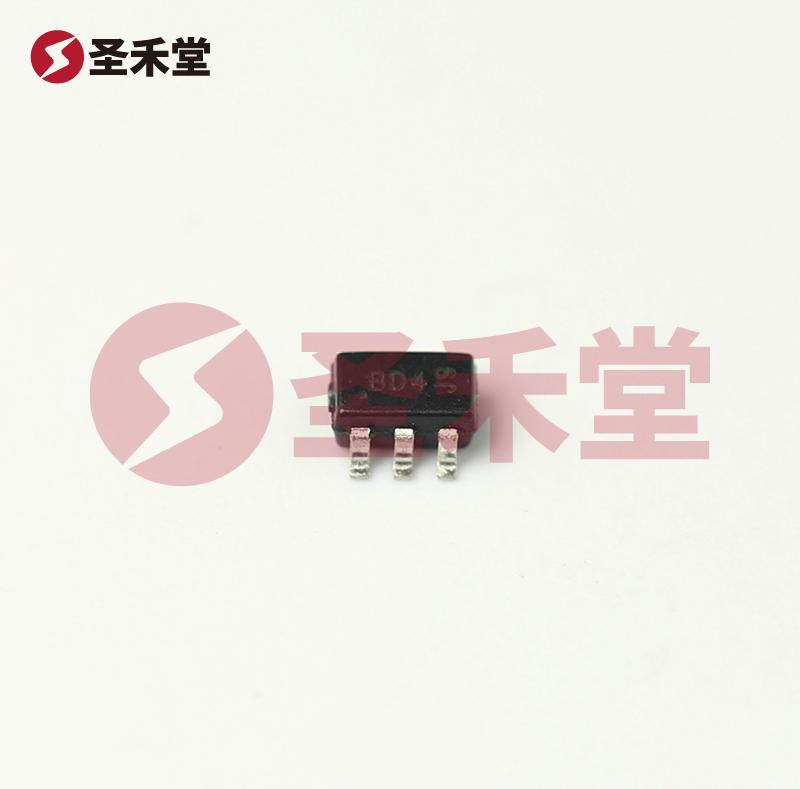

DT2636-04S-7 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DT2636-04S-7

商品编码: BM0107671875
品牌 :
DIODES(美台)
封装 :
SOT363
包装 :
编带
重量 :
0.016g
描述 :
TVS二极管
库存 :
2953(起订量1,增量1)
批次 :
24+
数量 :
X
0.57
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.57
--
3000+
¥0.53
--
30000+
产品参数
产品手册
产品概述

DT2636-04S-7参数

反向截止电压(Vrwm)5.5V最大钳位电压9V
峰值脉冲电流(Ipp)6.5A@8/20us峰值脉冲功率(Ppp)60W
击穿电压7V类型TVS

DT2636-04S-7手册

DT2636-04S-7概述

产品概述:DT2636-04S-7 TVS二极管

一、产品简介

DT2636-04S-7是由DIODES(美台)推出的一款高性能TVS(Transient Voltage Suppressor)二极管,专为保护敏感电子设备免受浪涌、瞬态电压和静电放电(ESD)影响而设计。该产品的结构高效、可靠,适合在宽广的温度范围内使用,特别是在HDMI等高频数字信号应用场合中,能够提供优越的过压保护。

二、基本参数

  1. 类型及单向通道

    • 本产品为转向装置(轨至轨)类型,具备4个单向通道的设计,使其能够在多通道信号传输时提供相应的保护。
  2. 电压特性

    • 击穿电压(最小值)为7V,而反向断态电压(典型值)为5.5V(最大)。这使得该器件具备了良好的电压控制能力,可以在正常工作电压下保持稳定状态,避免对电路的潜在损害。
    • 采用标准的9V电压箝位,使设备能够有效限制瞬态电压,防止突波影响下游组件。
  3. 电流处理能力

    • 最大风险电流为5A(在10/1000µs的脉冲宽度下),和8/20µs时的额定电流模式下均表现出色,适用于多种应用场景,同时为设备提供了强有力的过压保护。
  4. 功率及频率响应

    • 功率峰值为60W,这一特性令其能够承受大量瞬态电流而不受损坏。
    • 在1MHz下,其电容值为0.75pF,适合高频信号传输,特别是在HDMI接口和其他高速数字信号接口中,能够有效降低信号干扰和功耗。
  5. 温度范围与封装

    • 工作温度范围广泛,-55°C至85°C,使其在极端环境中也能稳定工作。
    • 该器件采用了表面贴装型的封装方式,并使用SOT-363封装,具备较小的体积和便于PCB布局的优势,适合智能手机、平板电脑、数码相机等多种便携式设备。

三、应用领域

DT2636-04S-7 TVS二极管被广泛应用于HDMI、USB接口等数码产品,特别是在那些对电压瞬态反应敏感的高频应用中,能够有效防止因电压尖峰造成的损坏。此外,该器件也可用于通信设备、工业控制及汽车电子等领域,以提升系统的整体可靠性。

四、总结

DT2636-04S-7 TVS二极管凭借其卓越的电压控制能力、良好的电流处理特性与宽广的工作温度范围,成为保护诸多高频电子设备的理想选择。其小巧的封装设计,不仅节省了板层空间,还提高了产品的整机性能,是电子工程师在设计电路时的首选保护方案。无论在消费电子还是工业应用中,DT2636-04S-7都是确保系统可靠性、延长设备寿命的重要元器件。
