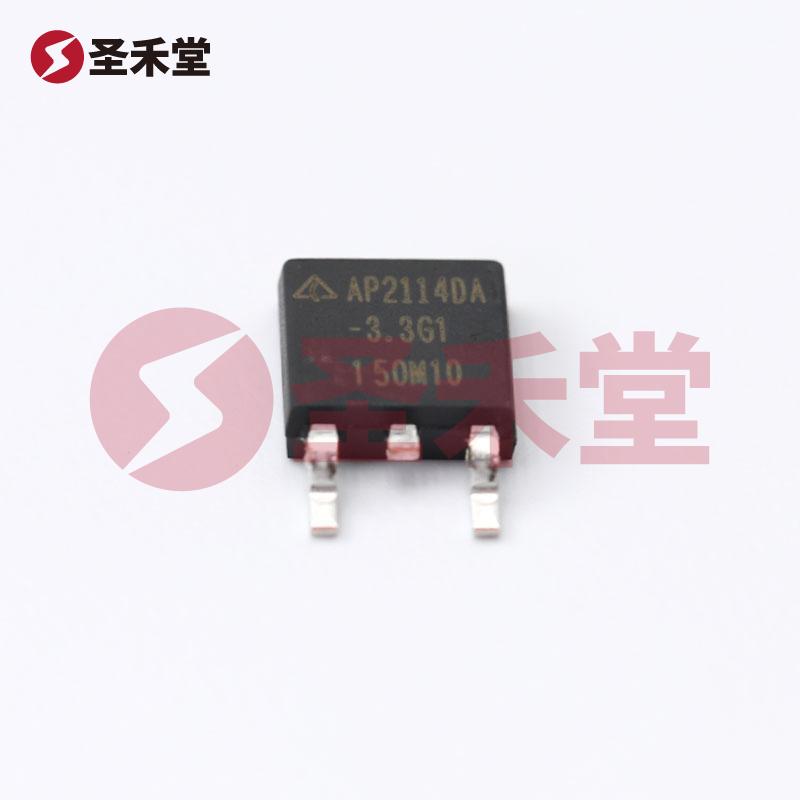

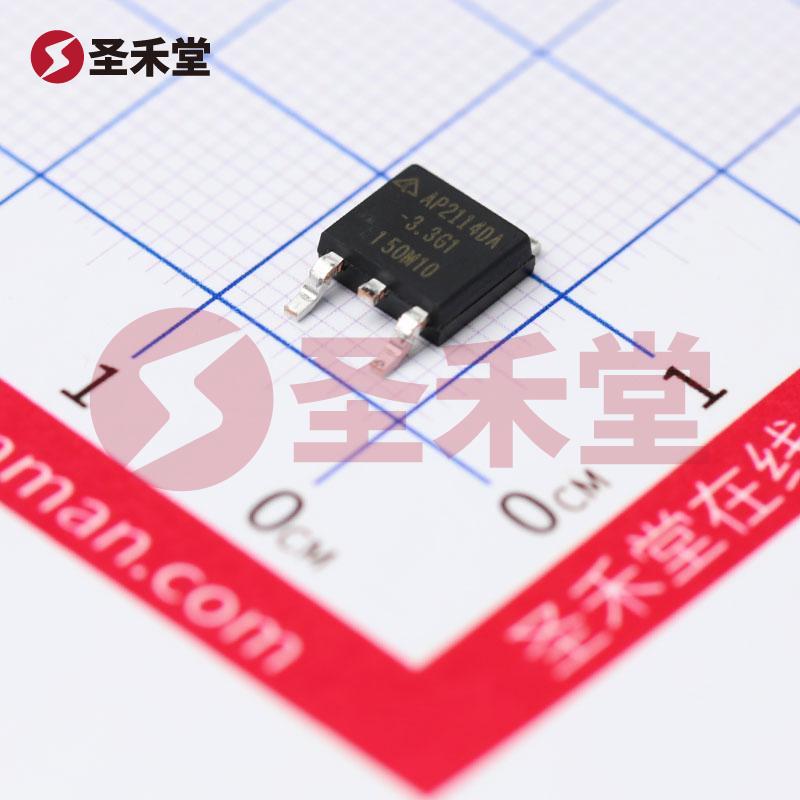

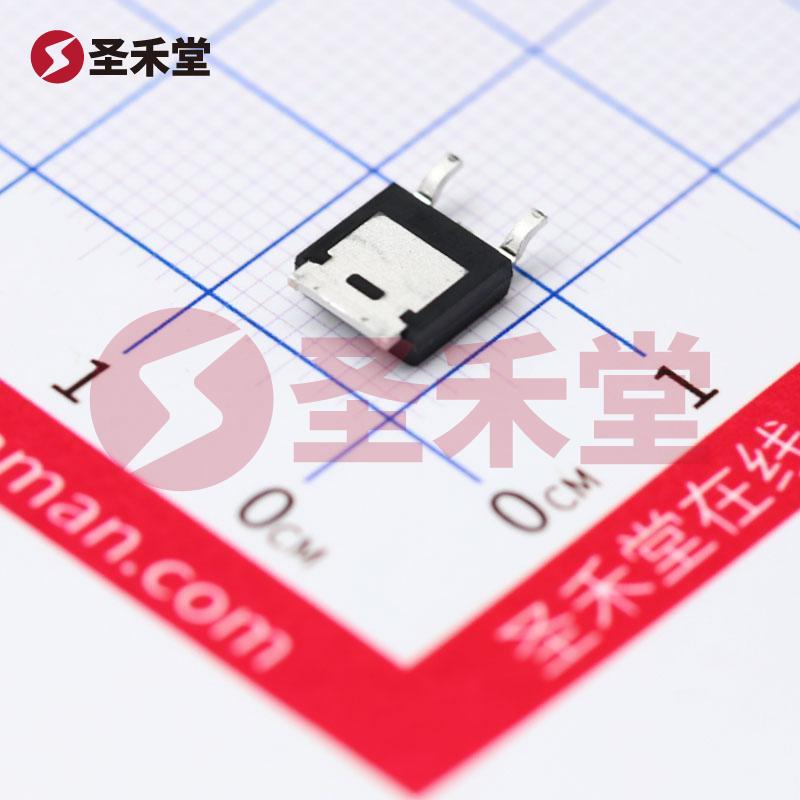

AP2114DA-3.3TRG1 产品实物图片
AP2114DA-3.3TRG1 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

AP2114DA-3.3TRG1

商品编码: BM0107671902
品牌 :
DIODES(美台)
封装 :
TO2522
包装 :
编带
重量 :
-
描述 :
低压差线性稳压器
库存 :
1224(起订量1,增量1)
批次 :
21+
数量 :
X
1.23
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.23
--
100+
¥0.947
--
产品参数
产品手册
产品概述

AP2114DA-3.3TRG1参数

输出配置输出类型固定
稳压器数1电压 - 输入(最大值)6V
电压 - 输出(最小值/固定)3.3V电压降(最大值)0.75V @ 1A
电流 - 输出1A电流 - 静态 (Iq)90µA
PSRR65dB(100Hz ~ 1kHz)保护功能过流,超温
工作温度-40°C ~ 85°C安装类型表面贴装型
封装/外壳TO-252-3,DPak(2 引线 + 接片),SC-63供应商器件封装TO-252-2

AP2114DA-3.3TRG1手册

empty-page
无数据

AP2114DA-3.3TRG1概述

产品概述:AP2114DA-3.3TRG1 低压差线性稳压器

一、产品简介

AP2114DA-3.3TRG1 是由美台(DIODES)公司推出的一款低压差线性稳压器(LDO)。该器件专为高性能应用而设计,适用于需要稳定输出电压的电子设备。其主要的输出电压为3.3V,适合供电给多种数码产品和通信设备等。凭借其优异的规格及性能,AP2114DA-3.3TRG1 在多个领域的应用中展现出极高的可靠性和效率。

二、基本参数

AP2114DA-3.3TRG1 的输出配置为正极,具备固定输出类型,能够维持稳定的输出电压,适应多样化的应用场景。其最大输入电压为6V,能够支持多种供电来源,工作时电压降最大为0.75V(在1A负载下),确保了系统的能效。

该稳压器的输出电流能力为1A,适合于中小功率负载。其静态电流(Iq)为90µA,表明在待机时非常省电,有助于延长电池寿命和减少设备的整体功耗。

三、性能特点

  1. 低压差特性:AP2114DA-3.3TRG1 的设计使其在输入电压与输出电压之间只需保持很小的电压差,即可稳定工作。这一特点对于电池供电的应用尤其重要,可以最大化电池的使用效率。

  2. 高电源抑制比(PSRR):该设备在100Hz至1kHz频段内的PSRR为65dB,意味着它能够有效过滤掉输入电源中的高频噪声,输出的电压更加纯净,确保敏感元件的安全和性能。

  3. 保护功能:AP2114DA-3.3TRG1 具有过流保护和过温保护功能,保障其在各种工作环境下不会因过载而损坏。这使得该稳压器在设计中能够提供额外的安全性和可靠性。

  4. 宽工作温度范围:该器件的工作温度范围广泛(-40°C至85°C),使其适应于严苛环境条件下的应用,极大扩展了其适用范围。

四、封装及安装

AP2114DA-3.3TRG1 采用 TO-252-3 封装(也称为 DPak),该封装形式适合表面贴装,提供了良好的散热性能和机械强度,便于在现代电子元件密集的板子上进行集成。

五、应用场景

AP2114DA-3.3TRG1 以其稳定的输出电压和优异的性能,广泛应用于各种领域,包括:

  1. 消费电子:如智能手机、平板电脑和可穿戴设备等,提供高效的电源管理。

  2. 通信设备:为网络设备和无线路由器等供电,确保信号的稳定性和传输质量。

  3. 工业控制:在自动化设备、传感器及控制系统中使用,提供可靠的电源支持。

  4. 医疗设备:保障关键医疗设备的稳定运行,确保患者安全。

六、总结

AP2114DA-3.3TRG1 是一款性能优越的低压差线性稳压器,凭借其出色的电气性能、保护特性和广泛的应用场景,成为电子设备设计中的重要组成部分。无论是在消费电子、通信、工业控制还是医疗设备中,该稳压器都能提供稳定可靠的电源,满足设计需求和市场的多样化要求。
