74AHC05T14-13 产品概述

一、产品简介

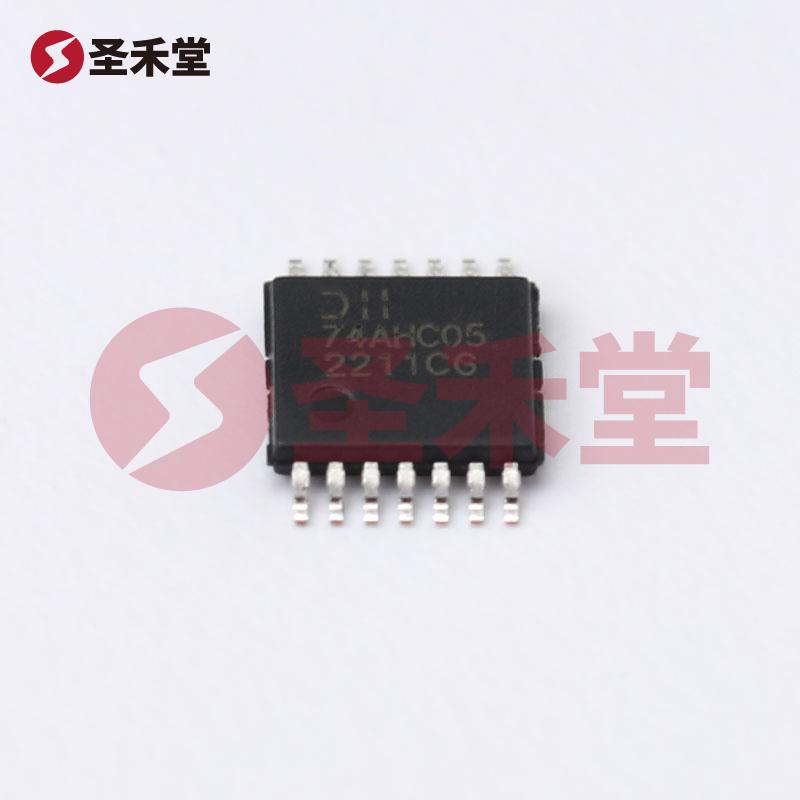

74AHC05T14-13是一款高性能的六通道开路漏极反相器，具有6个反相器通道，专为高速数字电路设计。该产品采用TSSOP-14封装，具有出色的电气性能和广泛的应用场景，主要用于逻辑电路中信号的反转操作，以满足不同电路对信号逻辑的需求，尤其适用于高频率的数据处理和传输。

二、主要特性

1. 逻辑电平范围：

   • 高电平输入电压范围为1.5V至3.85V，保证了在多种逻辑系统中的兼容性。
   • 低电平输入电压范围为0.5V至1.65V，适用于多种低电压逻辑电路。

2. 工作电压范围：

   • 电源电压范围为2V至5.5V，适应多种供电环境，尤其适合于电池供电的应用，能够有效延长设备的使用寿命。

3. 传播延迟：

   • 在5V供电和50pF负载时，最大传播延迟为7.5ns，实现高速数据处理，有助于提高系统的整体响应速度。

4. 功耗和静态电流：

   • 静态电流最大值为20µA，确保了在待机状态下的极低功耗，适合于功耗敏感型应用。

5. 输出能力：

   • 每个通道的输出电流能力为8mA，能够驱动一定数量的负载，其输出特性使其能够与其他逻辑电路无缝连接。

6. 工作温度范围：

   • 该器件的工作温度范围为-40°C至125°C，适合于各种环境条件下运行，包括高温和低温场合。

三、应用领域

74AHC05T14-13可广泛应用于多个领域，主要包括但不限于：

1. 消费电子：如智能手机、平板电脑等数码产品中，用于信号传输和逻辑处理。
2. 工业控制：在工控设备中，74AHC05T14-13作为逻辑电路的一部分，能够实现信号的逻辑反转和处理，保障系统的稳定运行。
3. 汽车电子：随着汽车智能化和电气化的不断发展，该器件在汽车电子控制模块中也有良好的应用前景。
4. 通信设备：在高速网络设备和通信模块中，该反相器可以用于信号调理和处理，提高设备的通讯速率。

四、设计注意事项

在设计使用74AHC05T14-13时，需注意以下几点：

1. 负载能力：虽然每个通道的最大输出电流为8mA，但实际应用中，应根据具体电路的功率需求来选择合适的输出配置，确保电流不会超过器件的额定值。
2. 供电电压：为了保证器件在不同工作状态下的稳定性，供电电压应在2V至5.5V范围内，避免因电压异常导致器件损坏。
3. 环境适应性：由于该器件的工作温度范围大，因此在温度变化剧烈的环境中测试时，必须确保散热和安装条件的适宜性。

五、总结

总之，74AHC05T14-13是一款具有高性能和广泛适用性的开路漏极反相器。它的多种特点如低功耗、高速操作和广泛的供电范围，使其成为各种现代电子设计的重要选择。无论是在消费电子、工业控制还是通信设备中，该器件都能发挥出色的性能，为电子配置提供了强有力的支持。选择74AHC05T14-13，您可以获得稳定、高效的电路设计解决方案。
