逻辑类型 | 或门 | 通道数 | 4 |
电源电压 | 2V~6V | 静态电流(最大值) | 20uA |
灌电流(IOL) | 5.2mA | 拉电流(IOH) | 5.2mA |
高电平范围(VIH) | 1.5V~4.2V | 低电平范围(VIL) | 500mV~1.8V |
逻辑电路的归属系列 | 74HC系列 | 最大传播延迟 | 15ns@6V,50pF |
工作温度 | -40℃~+125℃ |
产品概述:74HC32S14-13

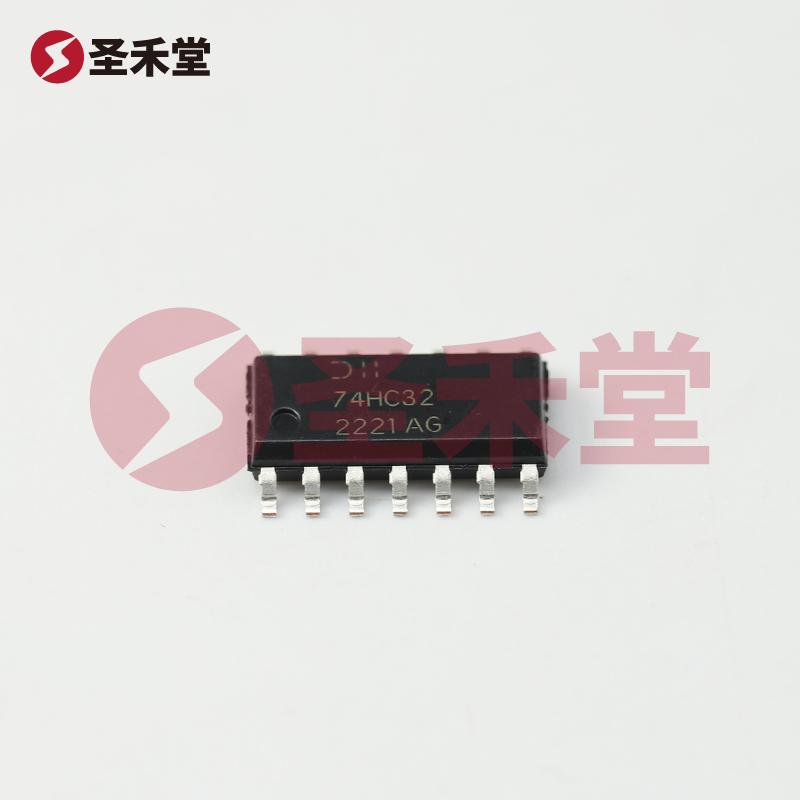

74HC32S14-13是一款高性能的四路或门逻辑集成电路,属于74系列逻辑系列中的高耐压CMOS逻辑器件,广泛应用于各种数字电路中。该器件采用14-SOIC封装,适合于表面贴装应用,提供了灵活的布线选项,适合现代电子产品的小型化设计需求。
基本特性
本产品的输入电压范围在2V至6V之间,适应多种电源配置,为设计师提供了极高的灵活性。在逻辑操作上,74HC32S14-13提供了四个独立的或门,每个门具有两个输入,能够快速完成逻辑运算。这些门的电压逻辑高,低电平范围分别为1.5V至4.2V和0.5V至1.8V,符合TTL和CMOS标准,使得其能够与多种逻辑电路无缝连接。
在静态功耗方面,该器件的最大静态电流为20µA,在不活动时能够有效节省电能,符合现代绿色设计的要求。在动态特性上,74HC32S14-13的输出电流能力为5.2mA,既能够提供足够的驱动能力以满足各种负载需求,又不会引发过大的功耗和热量积累。
传播延迟和响应速度
74HC32S14-13在信号传输时具备优良的性能,在供电电压为6V且负载电容为50pF的情况下,最大传播延迟为15ns。这一特性使其适合于需要快速响应的应用场景,能够满足高速数字电路和系统所需的严苛时钟频率。
温度特性
该器件的工作温度范围从-40°C到125°C,这使得74HC32S14-13适用于各种环境条件,特别是在汽车电子、工业控制和高温环境下的应用中,展现出卓越的稳定性和可靠性。
应用场景
74HC32S14-13广泛应用于数字信号处理、信息处理、高速逻辑电路、数据通信、无线设备以及汽车电子等众多领域。在具体应用中,比如数据选择电路、信号整形、逻辑运算模块、状态指示灯控制等,都能见到它的身影。
设计支持与兼容性
74HC32S14-13在设计方面兼容性良好,可以与74系列的其他逻辑器件搭配使用,形成多功能的逻辑电路。这一特性使得设计人员在构建复杂逻辑功能时,可以轻松引入跨系列的逻辑器件,以实现更快的市场响应和更简洁的设计流程。
总结
综上所述,74HC32S14-13是一款功能强大且灵活的四路或门逻辑集成电路,凭借其高输入电压灵活性、低静态功耗、快速响应时间、宽温度范围以及优良的兼容性,满足了现代电子设计的多样化需求。无论是在消费电子、工业控制还是汽车电子领域,它都是一种极值得信赖的逻辑器件选择。通过适当的设计和配合,该元件能够帮助工程师创造出高效能、高可靠性的电子产品。
