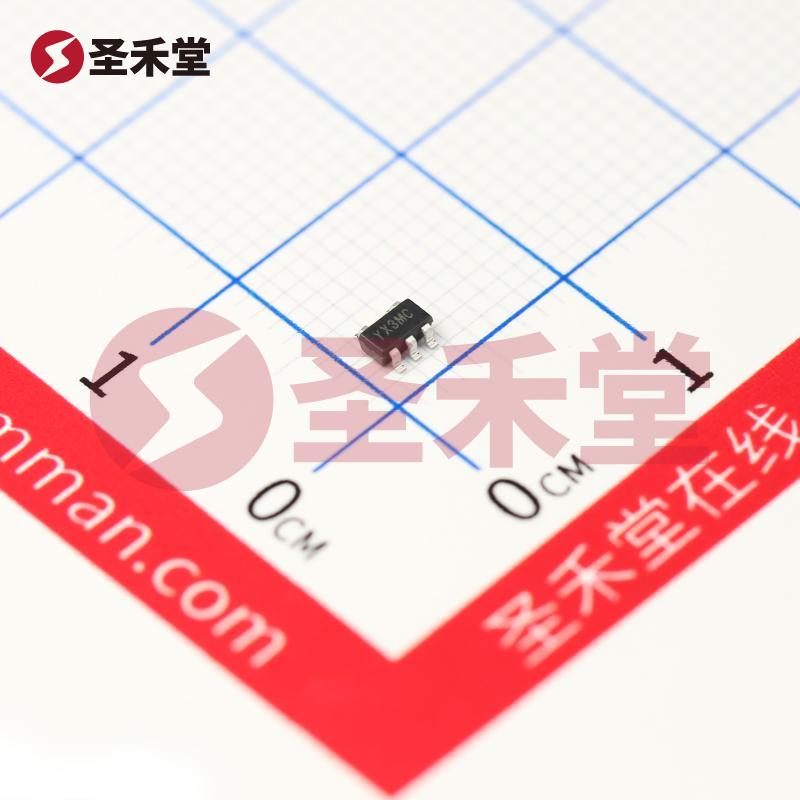

74AHC1G86W5-7复制

产品概述：74AHC1G86W5-7

概述

74AHC1G86W5-7是一款高性能的单通道异或（XOR）门IC，专为满足现代电子设备对高速度和低功耗的需求而设计。它采用表面贴装型（SMD）封装形式，具体为SOT-25封装，适合在空间有限的电路板上使用。这款器件适合于数字电路、逻辑运算以及信号处理等多种应用场景，具备良好的工作稳定性和广泛的电压适应范围。

主要特性

1. 逻辑电平范围：

   • 逻辑高电平：1.5V ~ 3.85V
   • 逻辑低电平：0.5V ~ 1.65V 这种电平范围使其能兼容多种逻辑电平的信号输入，适应不同系统的需要，是一个多功能的选择。

2. 供电电压：

   • 工作电压范围为2V至5.5V，这一特性使得74AHC1G86W5-7可以在多种电源电压下正常工作，增加了其适用性。

3. 传播延迟：

   • 在5V供电且最大负载电容50pF时，其最大传播延迟为8.8纳秒。该低延迟特性使得74AHC1G86W5-7非常适合于高速信号处理和时序逻辑电路。

4. 低功耗：

   • 一次消耗的静态电流最大为1µA，这使得该器件非常适合要求低功耗的移动设备和便携式电子产品。

5. 温度范围：

   • 工作温度范围为-40°C至125°C，确保了该器件在各种环境条件下的稳定性，尤其适合工业和汽车应用。

6. 输出电流能力：

   • 在逻辑高和低状态下，其输出电流均能达到8mA，足以驱动标准TTL和CMOS负载，提供良好的驱动能力。

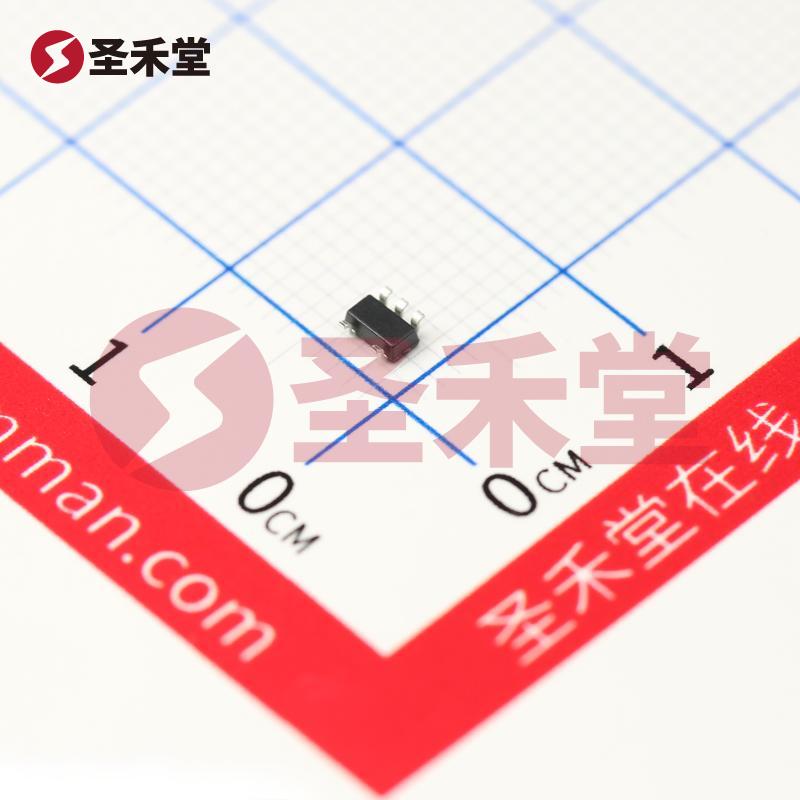

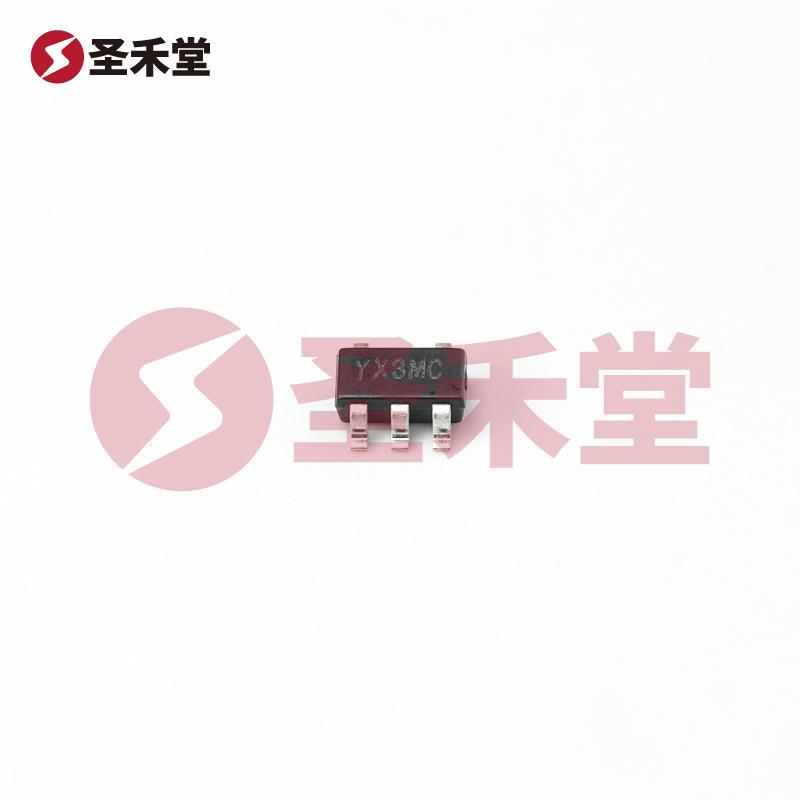

封装与安装

74AHC1G86W5-7采用SOT-25封装，适合表面贴装技术（SMT），具有较小的占板面积，适合高密度布板设计。该封装的设计亦有助于提高电路的抗干扰能力，确保信号的完整性和稳定性。

应用领域

74AHC1G86W5-7在多种应用中扮演重要角色，主要包括：

• 数字逻辑电路：作为基本的逻辑运算单元，广泛应用于各种逻辑设计中，支持复杂的信号处理。
• 数据通信：作为数据传输中的异或运算，处理信号编码和解码的需求，提升数据传输的有效性。
• 运算电路：在计算电路或算数逻辑单元中发挥作用，进行位运算操作。
• 嵌入式系统：由于其低功耗特性，非常适合对电源消耗要求严格的便携式设备，保证了系统的持久运行。

小结

总的来说，74AHC1G86W5-7作为一款性能优越的单通道XOR门IC，凭借其宽广的逻辑电平、低功耗、快速响应时间以及广泛的工作温度范围，满足现代电子设计对快速、可靠、高效率电路的需求。其广泛的应用领域以及表面贴装封装方式，使其在电子产品开发中具备良好适应性，成为工程师设计电路时不可或缺的重要元件。
