DMG2301L-13

DMG2301L-13 产品概述

一、产品简介

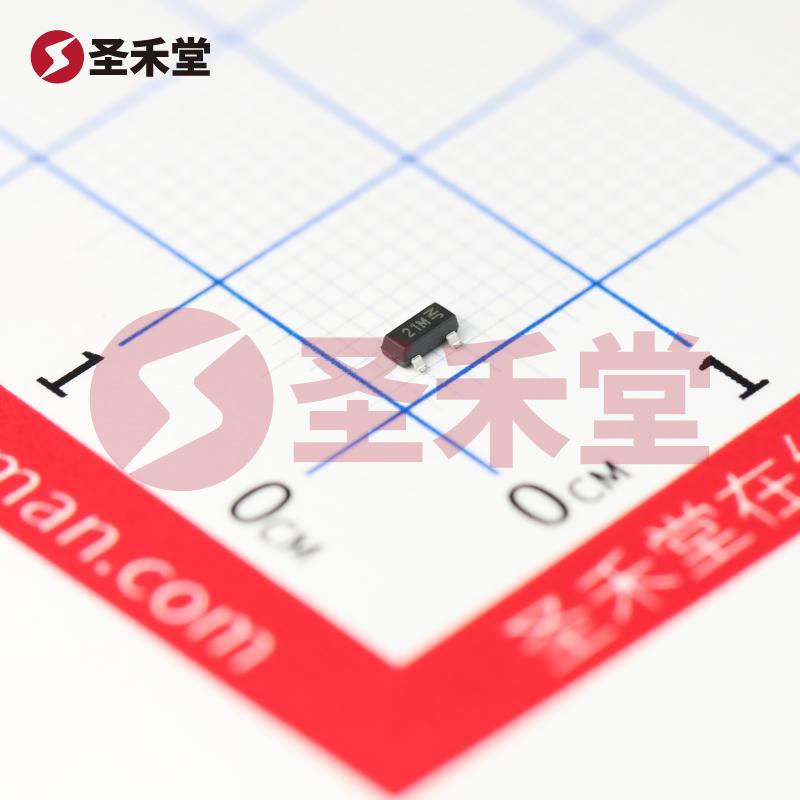

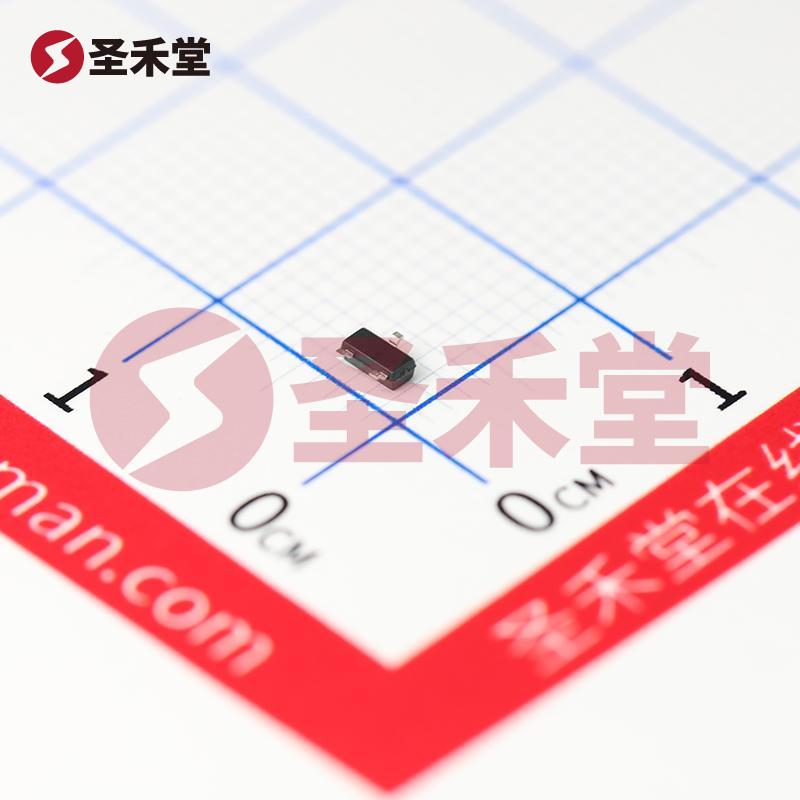

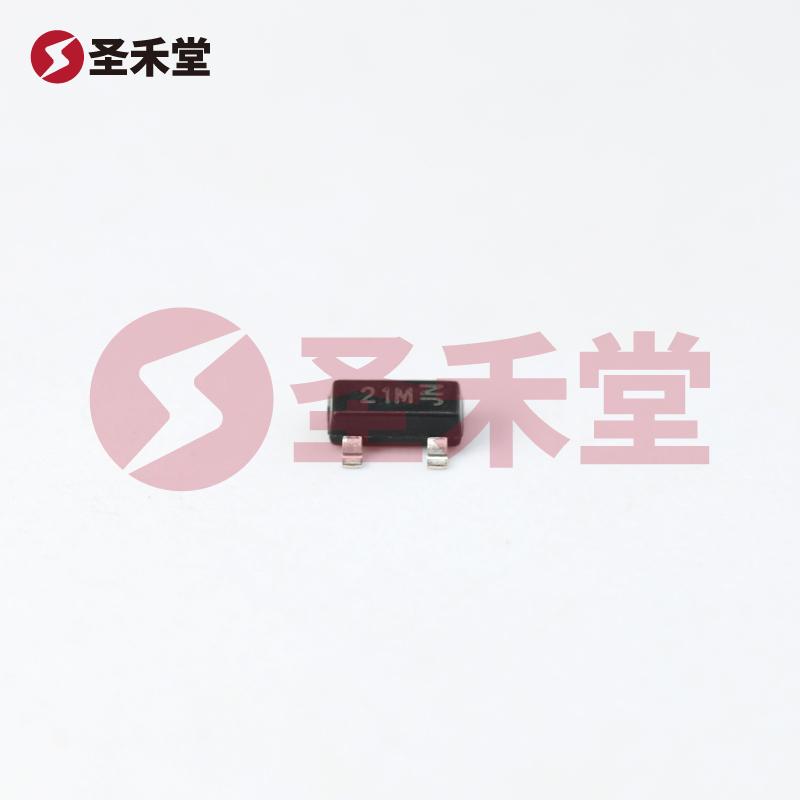

DMG2301L-13 是一款高性能的 P 通道 MOSFET（场效应管），由知名半导体制造商 DIODES（美台）公司生产。其封装形式为 SOT-23，广泛应用于各种电子电路，包括电源管理、开关电路以及低功耗设备等。凭借其卓越的性能参数，DMG2301L-13 适用于需要高效率和小体积解决方案的设计。

二、基本特性

1. FET 类型与技术：

   • 作为 P 通道 MOSFET，该器件在负载控制中提供了便利性，能够在负电压下进行有效切换。
   • MOSFET 技术（金属氧化物场效应晶体管）确保了器件在高开关频率条件下的优异性能。

2. 电气特性：

   • 漏源电压（Vdss）：该器件可以承受高达 20V 的漏源电压，适用于中低压电路。
   • 连续漏极电流（Id）：在 25°C 的环境条件下，DMG2301L-13 能够支持高达 3A 的连续漏电流，这使其在驱动负载方面表现出色。
   • 驱动电压：其驱动电压可在 2.5V 至 4.5V 的范围内操作，显示出良好的兼容性和灵活性。

3. 导通电阻与开关特性：

   • 当 Id 根据 2.8A 和 4.5V 驱动于该器件时，其最大导通电阻（Rds(on)）为 120 毫欧，保证了低导通损耗。
   • 该器件的门槛电压（Vgs(th)）最大值为 1.2V@250µA，能够在相对较低的驱动电压下有效开启。

4. 栅极电荷：

   • 在 4.5V 驱动条件下，其最大栅极电荷 Qg 为 5.5nC，显示出快速开关能力，这样可以提升整体电路的效率并减少开关损耗。

5. 输入电容与功率耗散：

   • 输入电容（Ciss）在 10V 时的最大值为 476pF，使得在高频操作时设备的负载响应迅速。
   • 最大功率耗散为 1.5W，这在妥善散热设计的条件下，可以确保器件稳定工作。

6. 工作温度范围：

   • DMG2301L-13 的工作温度范围广泛，从 -55°C 到 150°C，适合各种严苛环境中的应用。

三、应用领域

DMG2301L-13 的优异特性使其能够在多个应用领域发挥重要作用，包括但不限于:

• 电源管理：被广泛用于开关电源、DC-DC 转换器等电源电路中，能够有效提升电源转换效率。
• 负载开关：适用于驱动电机、LED 灯及其他负载的开关控制，提高系统的控制能力。
• 汽车电子：该MOSFET的高温工作范围使得它适合用于汽车领域中的各种控制模块。
• 消费电子：广泛应用于便携设备、家电等消费电子产品的电源控制。

四、总结

DMG2301L-13 是一款功能强大且灵活的 P 通道 MOSFET，凭借其高电流、高效率以及宽广的工作温度范围，成为现代电子设计中不可或缺的关键元件。其较低的导通电阻和快速开关特性，使其在各类电源管理和控制应用中表现出色，是设计师和工程师在电子产品设计中的理想选择。无论是在新产品开发还是现有产品优化中，DMG2301L-13 都能提供极大的帮助和支持。
