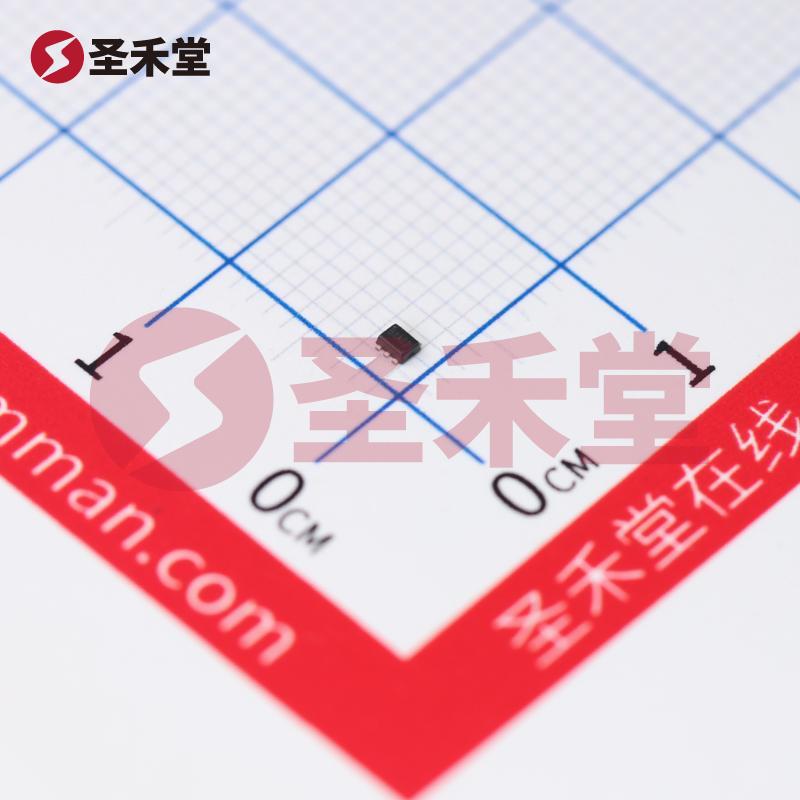

BAV70DV-7 产品实物图片
BAV70DV-7 产品实物图片

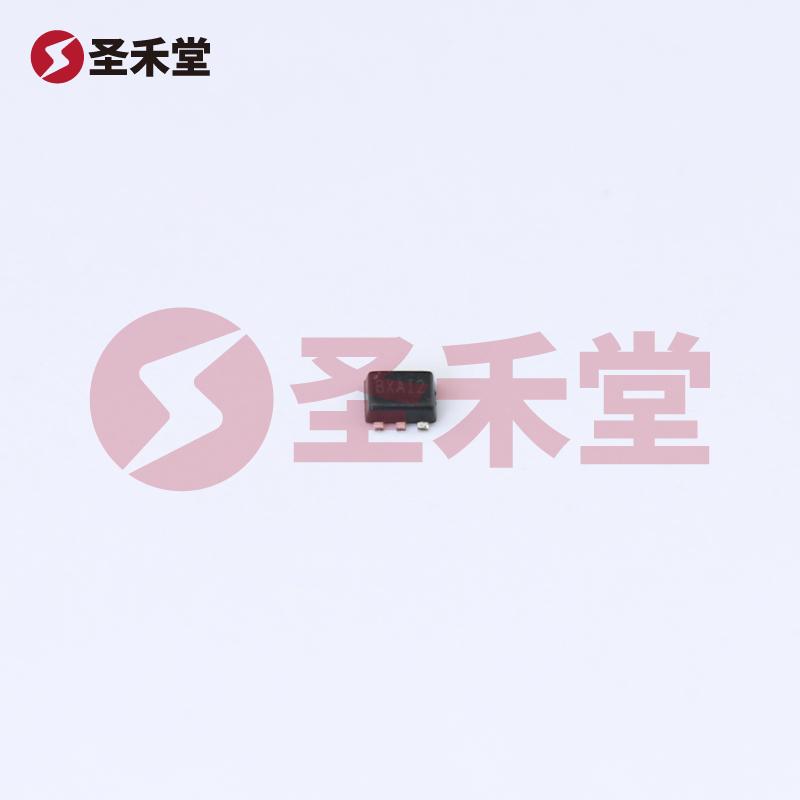

商品图片1

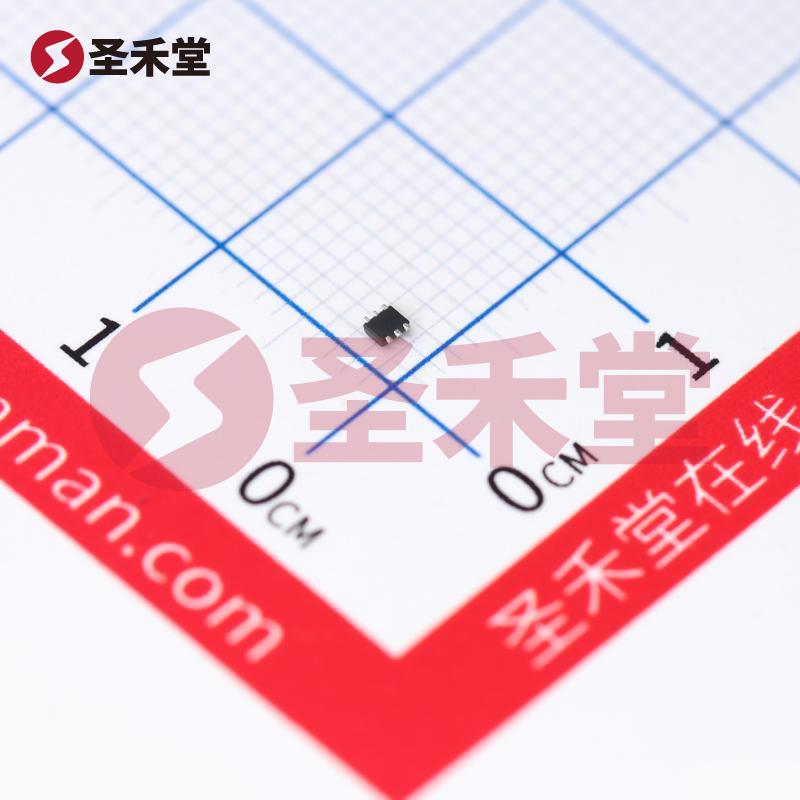

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

BAV70DV-7

商品编码: BM0127477519
品牌 :
DIODES(美台)
封装 :
SOT563
包装 :
编带
重量 :
-
描述 :
二极管阵列-2-对共阴极-标准-75V-150mA-表面贴装型-SOT-563-SOT-666
库存 :
1937(起订量1,增量1)
批次 :
21+
数量 :
X
0.598
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.598
--
200+
¥0.412
--
1500+
¥0.374
--
30000+
产品参数
产品手册
产品概述

BAV70DV-7参数

二极管配置2 对共阴极安装类型表面贴装型
电流 - 平均整流 (Io)(每二极管)150mA二极管类型标准
速度小信号 =< 200mA(Io),任意速度不同 If 时电压 - 正向 (Vf)1.25V @ 150mA
电压 - DC 反向 (Vr)(最大值)75V工作温度 - 结-65°C ~ 150°C
不同 Vr 时电流 - 反向泄漏2.5µA @ 75V反向恢复时间 (trr)4ns

BAV70DV-7手册

empty-page
无数据

BAV70DV-7概述

BAV70DV-7 产品概述

产品简介

BAV70DV-7 是一款高性能的标准二极管阵列,采用共阴极结构设计,专为需要低功耗、快速开关和高可靠性电子应用而开发。这款二极管阵列包含两个独立的二极管,其封装类型为 SOT-563,非常适合表面贴装应用,尤其是在空间有限的电路板上。BAV70DV-7 的每个二极管具有额定的平均整流电流 150mA,并且能够承受最高 75V 的反向电压,广泛应用于信号处理、电源管理等领域。

主要特性

  1. 电流和电压特性

    • 平均整流电流 (Io):每个二极管最大额定值为 150mA,适用于低功率应用,确保长期稳定性。
    • 正向电压 (Vf):在 150mA 的电流下,正向电压为 1.25V,满足一般的低电压跌落需求。
    • 峰值反向电压 (Vr):最高可承受 75V 的反向电压,适用于多种电源环境,防止二极管因反向电压过高而损坏。
  2. 快速恢复特性

    • 反向恢复时间 (trr):仅为 4ns,确保其在高频开关应用中的快速响应能力,特别适合高速电路的设计。
  3. 低漏电流

    • 反向泄漏电流:在 75V 时,反向泄漏电流仅为 2.5µA,降低了静态功耗并提高了效率,特别是对于电池供电的设计尤为重要。
  4. 宽广的工作温度范围

    • 工作温度:适应范围从 -65°C 到 150°C,确保其在极端环境下的可靠性与稳定性,适合多种工业和汽车应用。
  5. 封装和安装类型

    • 封装类型:SOT-563 表面贴装封装,小尺寸设计适合高密度布线的电路板,便于自动化生产。
    • 采用表面贴装技术(SMD),大幅度缩减了传统插件元件带来的空间占用问题,提升生产效率。

应用领域

BAV70DV-7 是各类电子设备中不可或缺的基本元器件,适用于:

  • 消费电子:如智能手机、平板电脑等便携设备中,作为信号整流和保护二极管。
  • 汽车电子:在汽车电源管理与信号处理系统中,用于降低功耗并提供可靠性保护。
  • 工业控制:在自动化设备和控制系统中,承担整流作用与过压保护功能。
  • 通信设备:适配在各种电信和网络设备中,作为高速开关元件。

竞争优势

选择 BAV70DV-7 的优势在于其综合电压及电流特性,以及快速的开关速度,能够满足现代高频电子系统的性能要求。低反向泄漏电流和超宽工作温度范围为各种应用提供了极高的灵活性和可靠性,使其成为了市场上众多同类产品中的佼佼者。

结论

BAV70DV-7 是一款设计合理、性能优异的二极管阵列,凭借其高可靠性、低功耗以及快速响应能力,成为了现代电子设计中不可或缺的组成部分。在日益增长的各种电子应用需求面前,BAV70DV-7 除了提供优秀的电气性能外,还能够确保设备的整体可靠性与工作效率,是电子工程师在选择二极管时非常值得推荐的产品。
