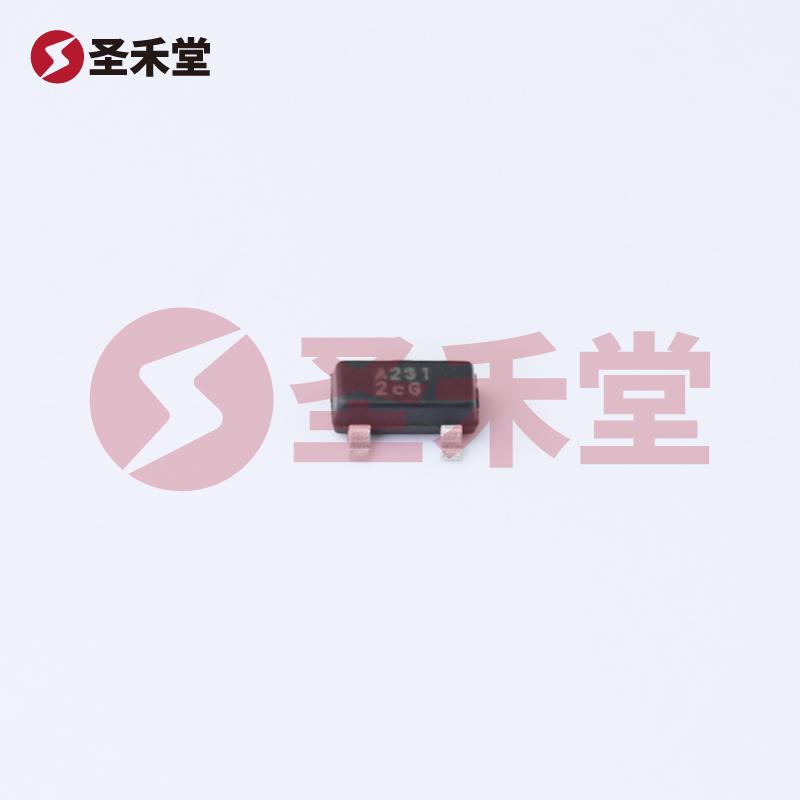

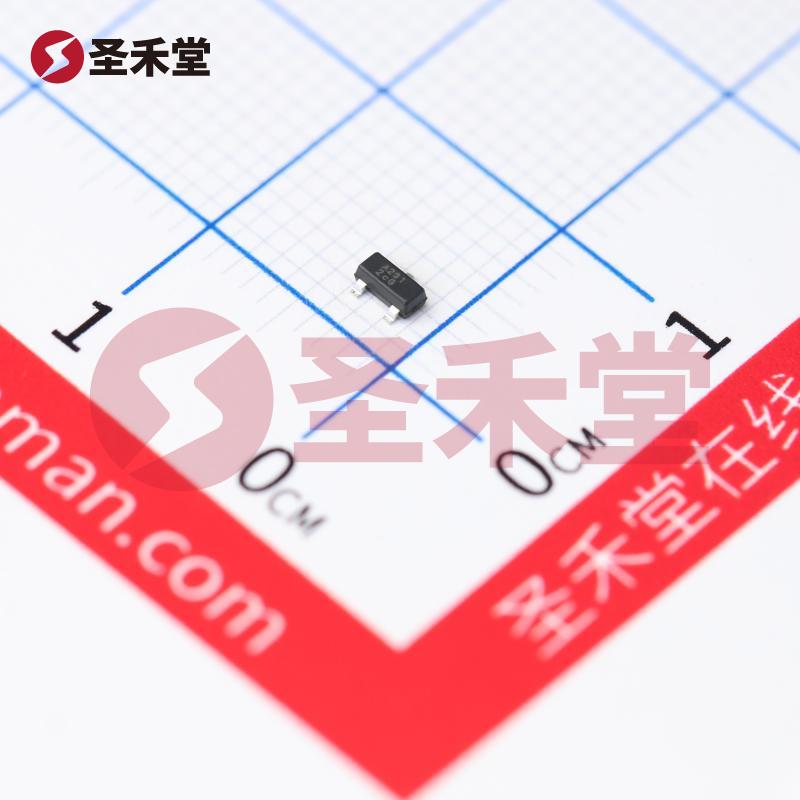

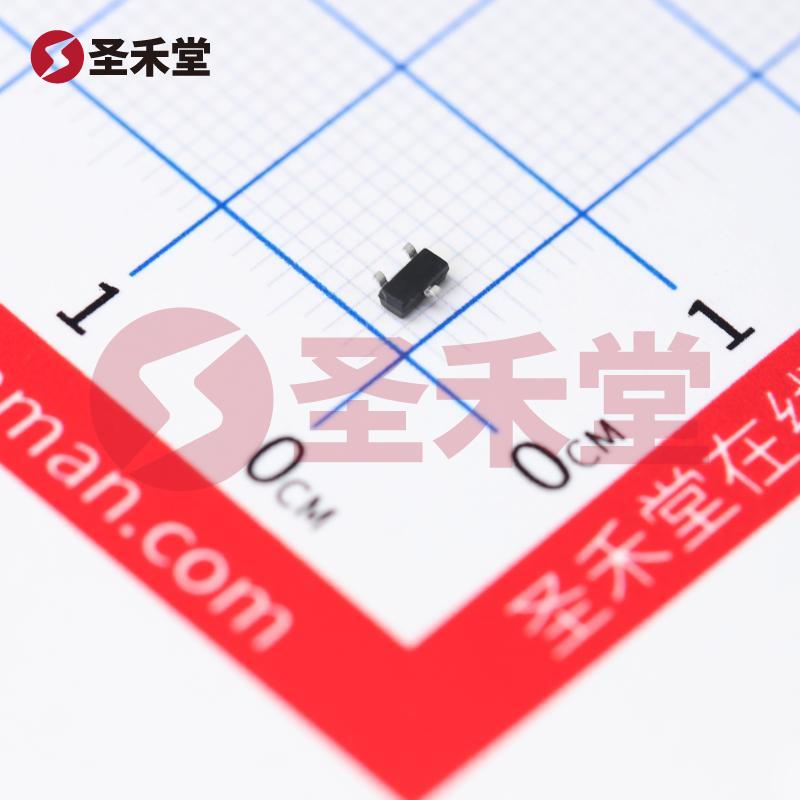

APX803L-31SA-7 产品实物图片
APX803L-31SA-7 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

APX803L-31SA-7

商品编码: BM0127477553
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
-
描述 :
监控和复位芯片 开漏 低电平有效 3.1V 简单复位/加电复位 SOT-23
库存 :
887(起订量1,增量1)
批次 :
22+
数量 :
X
0.503
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.503
--
3000+
¥0.47
--
30000+
产品参数
产品手册
产品概述

APX803L-31SA-7参数

芯片类型电压检测器输出类型开漏
输入电压900mV~5.5V复位有效电平低电平有效
阈值电压3.1V受监控电压数1
手动复位看门狗定时器
复位超时220ms工作温度-40℃~+85℃@(TA)

APX803L-31SA-7手册

APX803L-31SA-7概述

APX803L-31SA-7 产品概述

APX803L-31SA-7是一款由DIODES(美台)公司生产的高性能监控和复位芯片,采用SOT-23封装,该器件主要针对电子设备的供电管理需求,具备简单复位和加电复位功能,适用于较为广泛的消费类和工业电子产品。

基本特性

APX803L-31SA-7的工作电压阈值为3.1V,这意味着当电源电压下降至该值以下时,芯片会及时发出低电平有效的复位信号,以确保下游的数字电路能够安全稳定地处理电源故障。通过这一配置,设计工程师可以在产品设计中有效防止因电源电压不稳定造成的意外重启或数据丢失等问题。

此款芯片的输出方式为开路漏极或开路集电极,这种设计可以有效减少电路中的功耗,并为后续的电路组件提供灵活的配接方案。在电源正常的状态下,APX803L-31SA-7的输出处于高阻抗状态,一旦检测到电源电压低于设定阈值,输出会快速切换到低电平,从而触发后续的复位操作。

应用场景

APX803L-31SA-7可广泛应用于各种需要电源监控和复位功能的场合,包括但不限于:

  1. 消费电子设备:如智能手机、平板电脑、数码相机等,其中对电源管理的稳定性要求较高。
  2. 工业设备:用于监测工控设备的电源状态,确保在电源波动期间设备的稳定运行。
  3. 汽车电子:在汽车电子控制系统中,确保在启动和熄火时的复位功能、保护安全电子系统的正常运行。
  4. 分析仪器和测量设备:监控电路电压状态,以防止由于电压异常导致的测量错误。

可靠性与温度范围

该器件具有-40°C到85°C的工作温度范围,使其在各种环境条件下能够保持稳定性能。此项特性确保APX803L-31SA-7在严苛的环境下仍能有效工作,从而广泛适应多样化的市场需求。

安装与封装

APX803L-31SA-7采用SOT-23封装,这种表面贴装型的设计方便集成于各种电路板上,有助于节省设计空间与提升生产效率。此外,SOT-23性质的封装能够保障其在自动化生产线中的易用性,同时优化组件的散热能力。

总结

综上所述,APX803L-31SA-7凭借其高性能的监控与复位功能,兼具可靠性与高效性,成为市场上备受欢迎的电源管理解决方案之一。对于那些关注电源稳定性并寻求提升产品可靠性的设计工程师来说,APX803L-31SA-7无疑是一个值得引入的优秀选择。 您可以通过其高效的性能、广泛的应用场景和优良的封装设计来提升您的产品竞争力,有效应对电源波动带来的挑战。
