74LVC1G3157DW-7

74LVC1G3157DW-7 产品概述

简介

74LVC1G3157DW-7 是一款高性能模拟开关，专为低电压和高速应用而设计，广泛适用于各种电子设备中的信号选择和开关功能。该器件由 DIODES（美台）制造，具有出色的电气性能和灵活的应用场景，常用于数据通信、音频处理和其他需要模拟信号切换的领域。

核心参数特性

74LVC1G3157DW-7 的核心特性包括：

• 开关类型：单极双常开（SPDT）配置，使其能够在一个输入信号和两个输出之间进行切换。
• 多路复用功能：2：1 架构使其可在两个信号源之间选择一个，适合多种信号处理需求。
• 导通电阻：在高达10欧姆的最大值范围内，确保在信号通过时的低损耗与高效率。
• 通道至通道匹配：最大ΔRon为250毫欧，在高频应用中确保不同通道之间的信号一致性。
• 电压范围：器件适用的电源电压范围为1.65V到5.5V，这使得它适合大多数数字电路与混合信号系统。
• 开关速度：Ton和Toff的最大值分别为4ns和7.5ns，支持高达300MHz的-3db带宽，充分满足高速信号处理需求。
• 电荷注入量：仅为7pC，减少了对后续电路的干扰，尤其是在高精度应用中尤为重要。
• 沟道电容：关闭时的沟道电容（CS(off) 和 CD(off)）为6pF，保持信号传递的高效性和稳定性。
• 漏泄电流：最大IS(off)为1µA，帮助降低功耗，适合电池供电的应用环境。
• 串扰抑制：在10MHz下达到-42dB，合法降低了相邻通道之间的信号干扰。

工作环境

74LVC1G3157DW-7 具备广泛的工作温度范围，适合-40°C到125°C的环境，这保证了装置即便在极端的工作条件下也能可靠运行。

封装与安装方式

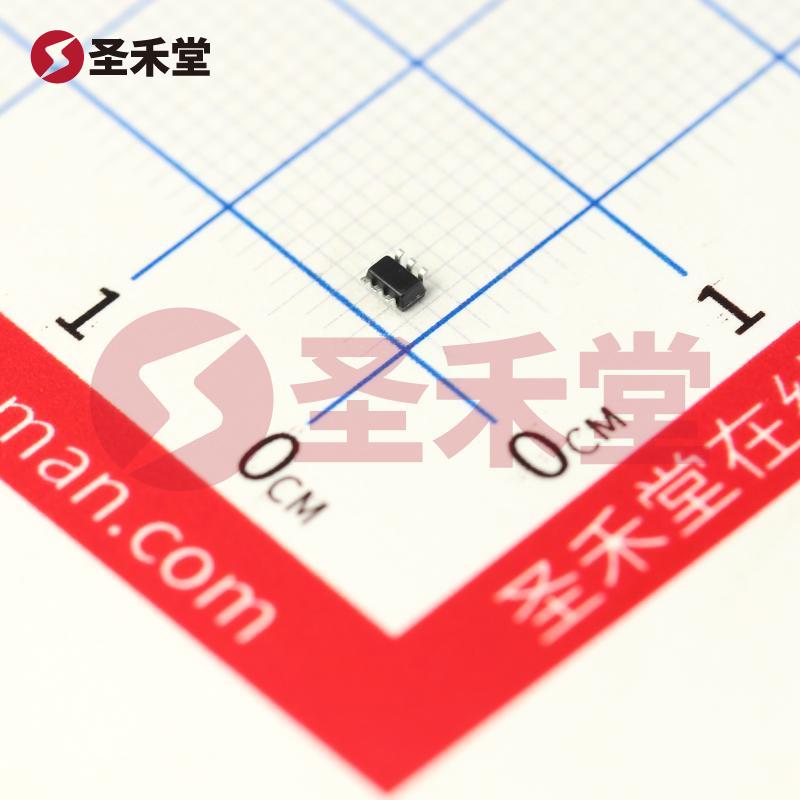

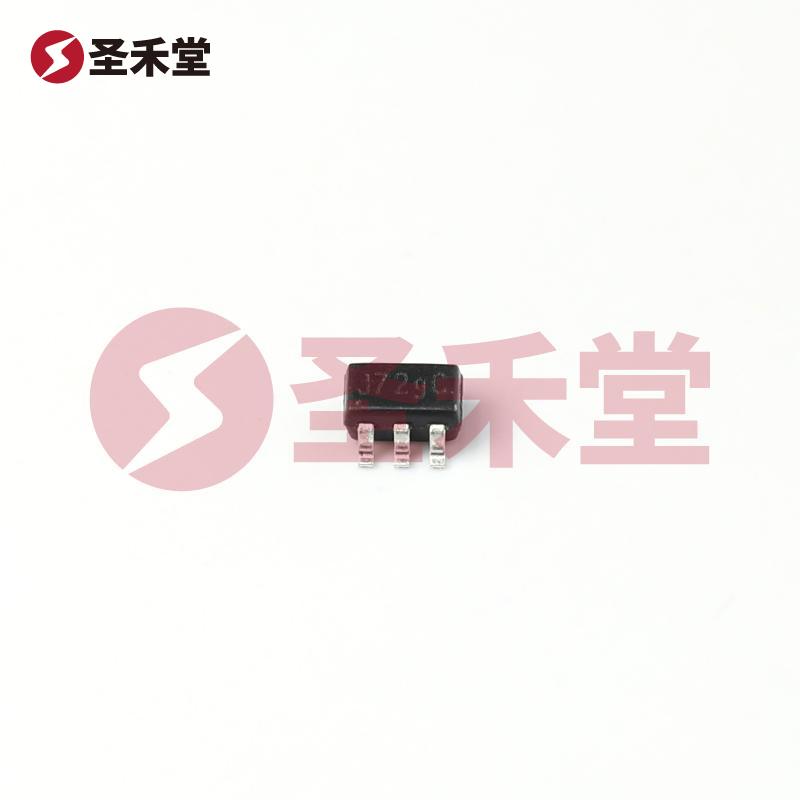

该器件采用流行的 SOT-363 表面贴装型封装，具有小尺寸、高密度的特点，非常适合需要节省空间的现代电路设计。其体积小巧、重量轻，适合轻薄电子设备的集成。

应用场景

74LVC1G3157DW-7 的设计理念围绕高频、高速及低功耗的特性，使其适用于多个领域，包括但不限于：

• 便携式电子设备：如智能手机、平板电脑和其他小型消费类电子产品。
• 通信设备：适用于各种数据路由器、交换机及信号放大器。
• 音频设备：在音频信号切换和处理应用中表现出色。
• 工业控制：能够在各种传感器和执行器之间切换信号，适合自动化设备。

总结

74LVC1G3157DW-7 是一款针对现代低电压、高速电子系统优化的模拟开关。其卓越的性能参数和宽广的应用范围，使其成为设计工程师在选择信号开关时的优先选项。无论是在消费电子、通信还是工业自动化领城，74LVC1G3157DW-7都能为产品的创新和提升提供可靠的支持。
