DMN6070SY-13

产品概述：DMN6070SY-13

1. 产品简介

DMN6070SY-13 是一款高性能的 N 通道 MOSFET，具有优良的电子特性，适用于各种高效能的电源管理和开关应用。该器件的设计和制造遵循了现代半导体技术的最新标准，使其在多个应用场合中表现出色。其最大漏源电压为60V，以及连续漏极电流为4.1A，使其成为需求高电压和电流应用的理想选择。

2. 关键参数

• FET 类型：N 通道
• 技术：MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）
• 漏源电压（Vdss）：60V
• 连续漏极电流（Id @ 25°C）：4.1A
• 导通电阻（Rds On）：最大85毫欧 @ 2.5A, 10V
• 栅极触发电压（Vgs(th)）：最大3V @ 250µA
• 驱动电压：4.5V - 10V
• 栅极电荷（Qg）：最大12.3nC @ 10V
• 最大工作温度：-55°C ~ 150°C
• 功率耗散：最大2.1W
• 输入电容（Ciss）：最大588pF @ 30V

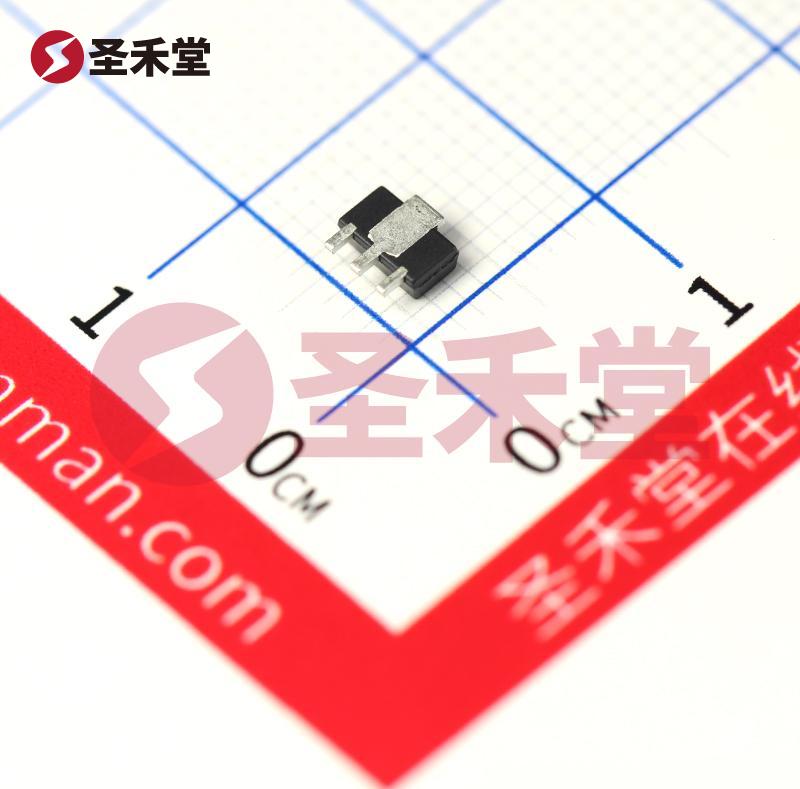

• 封装类型：SOT-89-3 (TO-243AA)

3. 应用领域

DMN6070SY-13 主要用于移动设备、消费电子产品及电源管理系统中，如：

• 开关电源：在各种电源适配器中作为开关元件，有效提高能量转换效率。
• 电机驱动：在电机控制电路中提供强大的开关性能，支持驱动电机的启动和调速。
• LED 驱动：用于驱动照明应用中的LED灯，保证光源稳定亮度。
• 电流控制：用于负载电流的调控，确保电路的稳定性和安全性。

4. 性能优势

• 低导通电阻：其低导通电阻特性（最大85毫欧）确保了在高电流情况下的有效电力传递，降低能量损耗，并提升系统效率。
• 高电压兼容性：产品的60V耐压能力使其适用于高压环境，使得 DMN6070SY-13 能在更广泛的应用中获得使用。
• 宽温度工作范围：可在-55°C 至 150°C 的极端环境下工作，保证了其在多种应用场景中的可靠性。
• 小型封装：SOT-89-3 封装设计为空间有限的应用提供了有效解决方案，有助于设备的小型化和功能集成。

5. 设计注意事项

在使用 DMN6070SY-13 进行设计时，需注意以下事项：

• 散热设计：虽然该器件支持高达2.1W的功率耗散，设计中应考虑散热管理，以防止因过热导致性能下降或元件损坏。
• 栅极电压控制：应确保栅极电压（Vgs）在±20V范围内，以避免对器件造成损害，并确保其正常工作。
• 驱动电压选择：选择适当的驱动电压（在4.5V至10V之间），可以获得优良的开启和关闭特性。

6. 总结

综上所述，DMN6070SY-13 是一款高性能、多功能的 N 通道 MOSFET，凭借其低导通电阻、高耐压、高电流及宽温度范围的特点，成为现代电子电路中不可或缺的元件之一。其广泛的应用潜力以及出色的电气特性，使其在电源管理、开关电路以及驱动应用中具有重要意义。选择 DMN6070SY-13，将为您的设计带来高效能和稳定的电路性能。
