ESD351DPYR

ESD351DPYR 产品概述

ESD351DPYR 是一款由德州仪器（TI）推出的瞬态抑制二极管，旨在满足现代电子产品在电气浪涌和静电放电（ESD）等瞬态干扰下的保护需求。作为一款表面贴装组件，ESD351DPYR 专为在空间受限的应用中提供高效能的电路保护解决方案。

关键特性

1. 电气性能：

   • 反向断态电压：该产品在典型工作条件下，其反向断态电压为 3.6V。在出现异常电压时，电压会随着条件的变化而改变，从而确保有效的保护。
   • 击穿电压：当施加的反向电压达到 4.5V 时，ESD351DPYR 会进入击穿状态，这一特性在防护电路设计中极为重要，能有效地防止过电压对敏感电子元件的损害。
   • 最大电压 - 箝位：在极端工作条件下，产品能够承受的最大箝位电压为 6.5V，确保了在发作突发脉冲（如雷击或其他电气干扰）时，对连接设备的保护能力。

2. 脉冲响应能力：

   • ESD351DPYR 设计承受峰值脉冲电流高达 16A（在 10/1000μs 时间范围内），展示了其在突发电流情况下的强大承受能力。此外，该部件具有高达 36W 的峰值功率承载能力，能够有效应对各种瞬态过电压的挑战。

3. 频率特性：

   • 在 1MHz 的测试频率下，ESD351DPYR 提供约 1.8pF 的电容值，这一特性有助于在高速数据传输环境下，减小信号失真，并保持信号的完整性。

4. 温度范围：

   • ESD351DPYR 具备宽广的工作温度范围，从 -40°C 到 125°C，确保了在严苛环境下的可靠性和稳定性，适合多种工业及消费级应用领域。

5. 封装和安装：

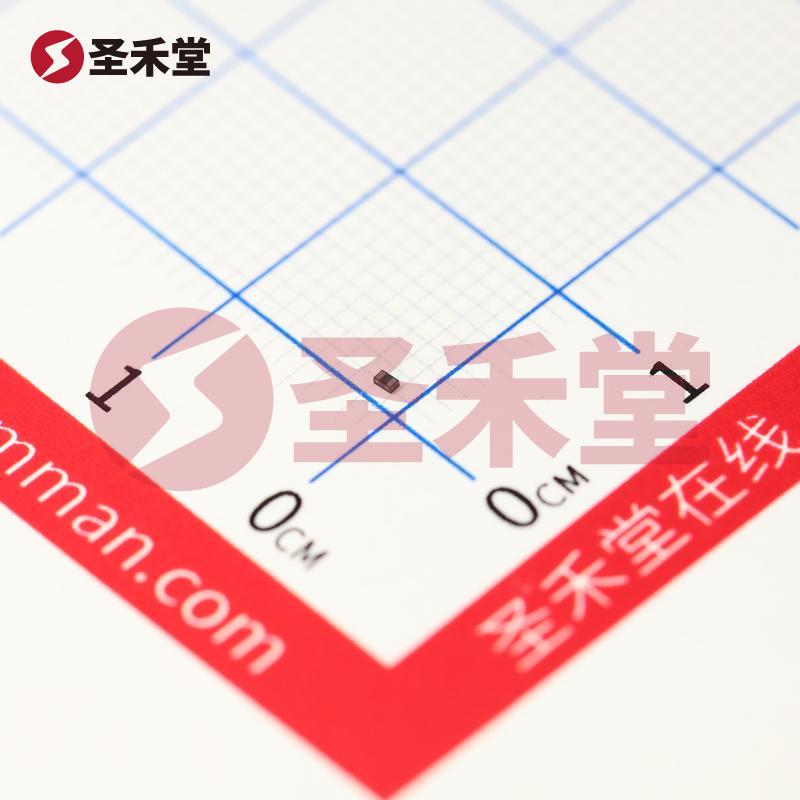

   • 该二极管采用 0402（1006 公制）表面贴装封装，这种小巧的封装设计极为适合紧凑型电子设备，能够有效节省电路板空间，且适合自动化贴装工艺。

6. 应用场景：

   • ESD351DPYR 适用于各类通用电子产品，包括移动设备、消费类电子产品、汽车电子及工业设备等。这使得其在设计中广泛使用，能够应对多种静电放电和电涌保护的应用需求。

总结

作为一款高效的瞬态抑制二极管，ESD351DPYR 在电压保护、脉冲承载、频率特性等多方面展现出优异的性能。这为需要高可靠性和小型封装的设备提供了理想的保护解决方案。无论是现代通讯设备还是高频数据传输应用，ESD351DPYR 都能够发挥其重要作用，保护系统免受突发电压引发的潜在损害。选择 ESD351DPYR，意味着您为您的设备提供了强大和高效的瞬态干扰保护，助力产品在各种复杂环境中保持卓越性能。
