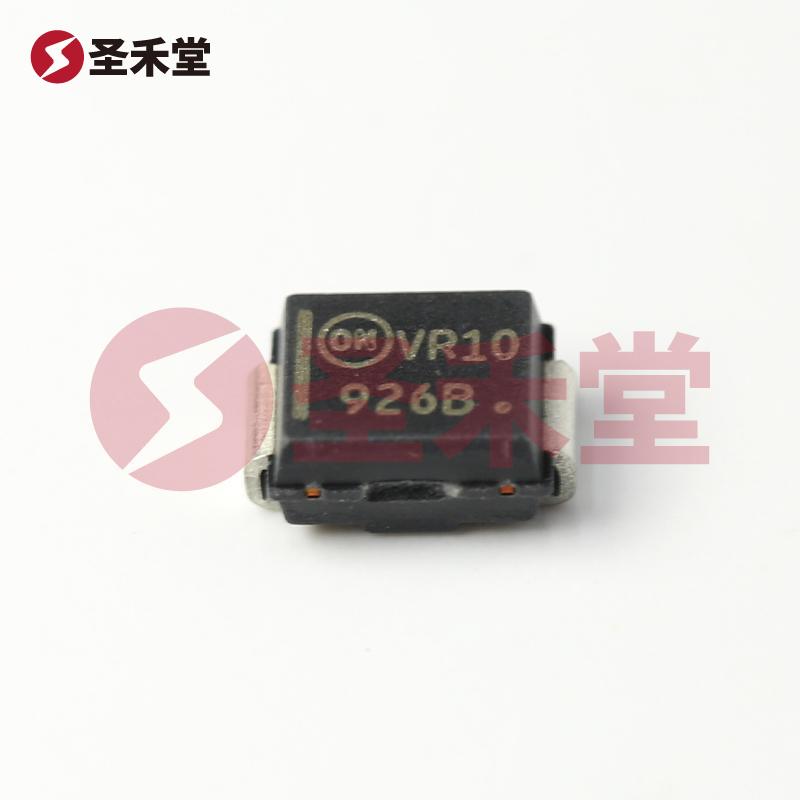

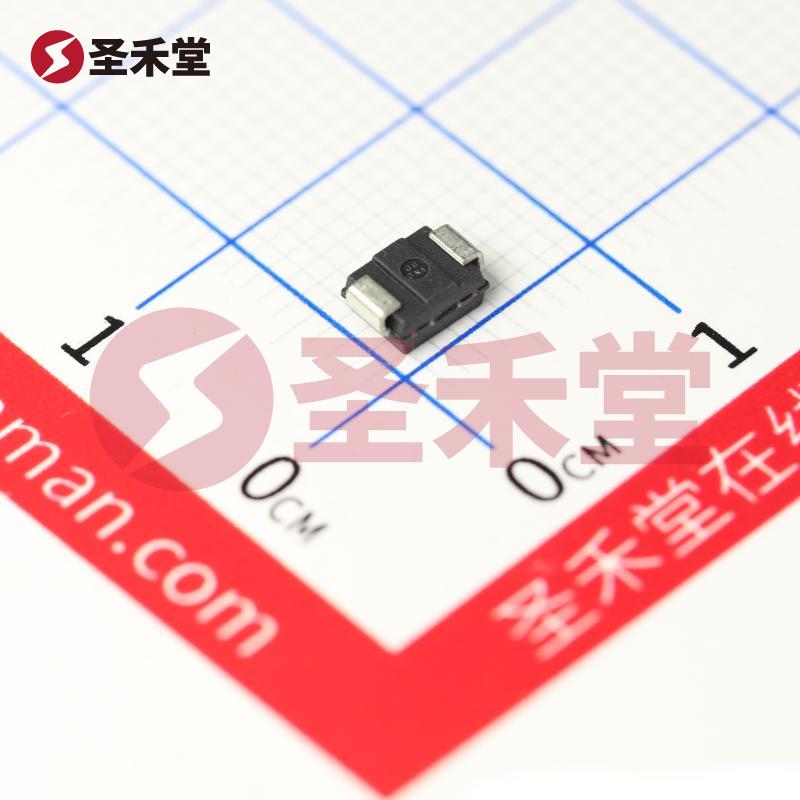

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

1SMA5916BT3G

商品编码: BM0177321760
品牌 :
ON(安森美)
封装 :
SMA
包装 :
编带
重量 :
0.124g
描述 :
稳压二极管 独立式 4.3V 4.08V~4.52V 2.5uA@1V SMA(DO-214AC)
库存 :
3307(起订量1,增量1)
批次 :
22+
数量 :
X
0.646
按整 :
圆盘(1圆盘有5000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.646
--
500+
¥0.462
--
2500+
¥0.419
--
5000+
¥0.396
--
50000+
产品参数
产品手册
产品概述

1SMA5916BT3G参数

二极管配置独立式稳压值(标称值)4.3V
反向电流(Ir)2.5uA@1V稳压值(范围)4.08V~4.52V
功率(Pd)1.5W阻抗(Zzt)

1SMA5916BT3G手册

empty-page
无数据

1SMA5916BT3G概述

产品概述:SMA5916BT3G 稳压二极管

1. 产品基本信息

SMA5916BT3G是一款高性能稳压二极管,专为电压调节和过压保护而设计。它采用表面贴装型(SMD)封装,极大地简化了印刷电路板(PCB)的设计和制造流程。该器件是由知名半导体制造商ON Semiconductor(安森美)生产,拥有良好的热稳定性与电气特性。

2. 主要规格

  • 标称压降: 4.3V,工作电压范围为4.08V至4.52V,保证了在不同行业中的广泛应用。
  • 最大功率: 1.5W,这使得SMA5916BT3G能够处理较高的功率负载,适用于多种电子设备。
  • 反向泄漏电流: 在1V时,反向泄漏电流仅为2.5μA,表明了其在稳压时的低功耗特性,能有效延长设备的使用寿命。
  • 最大阻抗: 6Ω,提供了良好的电压稳定性和响应速度。
  • 正向电压降: 当电流为200mA时,正向电压降为1.5V,适合在不同工作模式下提供可靠的电压调节。

3. 工作温度范围

SMA5916BT3G的工作温度范围为-65°C至150°C,意味着它可以在极端环境条件下稳定工作,特别适合用于航空航天、汽车电子、工业自动化以及其他恶劣环境应用的电子设备中。

4. 封装与安装

SMA5916BT3G采用DO-214AC(SMA)封装,这是一种广泛使用的表面贴装(SMD)封装形式。该封装设计有助于提高设备的集成度和紧凑性,并便于自动化贴装,减少人力成本和生产误差。

5. 应用领域

SMA5916BT3G凭借其优越的电压稳定性和极低的反向泄漏电流,适用于广泛的应用场景。主要应用领域包括:

  • 电源管理: 在各种电源系统中提供稳定的参考电压。
  • 过压保护: 保护敏感电子设备免受电压浪涌的影响。
  • 消费电子: 在手机、平板电脑及各种家用电器中,可做为电压稳压器。
  • 汽车电子: 用于车载设备中以提升系统的耐用性和可靠性。
  • 工业设备: 在机器人、传感器及控制系统中用于电压调节和保护。

6. 总结

SMA5916BT3G是一款技术成熟、性能稳定的稳压二极管,适合用于需要高压容忍度及高温环境下的应用。凭借其优良的电压特性、极低的反向泄漏电流及宽广的工作温度范围,该器件完全能够满足现代电子设备对电源稳定性和可靠性的严格要求。无论是在消费电子、汽车电子还是工业领域,SMA5916BT3G都是一个理想的选择。
