类型 | 1个N沟道 | 漏源电压(Vdss) | 60V |
连续漏极电流(Id) | 4.3A | 导通电阻(RDS(on)@Vgs,Id) | 69mΩ@10V,3.5A |
功率(Pd) | 2.2W | 阈值电压(Vgs(th)@Id) | 3V@250uA |
栅极电荷(Qg@Vgs) | 7.2nC@4.5V | 输入电容(Ciss@Vds) | 825pF@30V |
反向传输电容(Crss@Vds) | 29pF | 工作温度 | -55℃~+150℃ |
基本信息
DMN6069SE-13是一款高性能的N通道MOSFET(场效应管),由DIODES(美台)公司制造。此器件专为高效率开关应用而设计,广泛适用于电源管理、负载驱动及其他高效功率转换的场合。其主要特性包括具有较高的漏源电压(Vdss),强大的电流承载能力,以及出色的电气性能和热稳定性。
关键参数
漏源电压(Vdss): DMN6069SE-13的最大漏源电压为60V,使其适用于中高压应用,能够有效地处理较大电压波动。
连续漏极电流(Id): 在25°C下,此MOSFET的连续漏极电流为4.3A,而在更高的工作温度条件下(100°C)可达10A。这意味着它在各种环境条件下都能保持稳定的性能。
驱动电压: 为了保证MOSFET的有效开关,其驱动电压的最小值为4.5V,最大值可达10V,这为设计提供了灵活性。
导通电阻(Rds On): 在10V Vgs下,导通电阻最大值为69毫欧,极低的导通电阻意味着在导通状态下能量损失较小,提高了效率。
倒向栅极电压(Vgs): 此器件的栅极源电压最大值为±20V,进一步确保其在电路中的安全性和稳定性。
总栅极电荷(Qg): 最大值为16nC @ 10V,较小的栅极电荷使得这个MOSFET具备快速开关特性,适合高频应用。
工作温度范围: 该器件在-55°C至150°C的工作温度范围内仍能正常工作,为严苛环境下的应用提供可靠的性能保证。
功率耗散能力: 本器件的最大功率耗散能力为2.2W(Ta),这一特性使其在高功率应用中能够有效散热,减少过热风险。
封装与安装

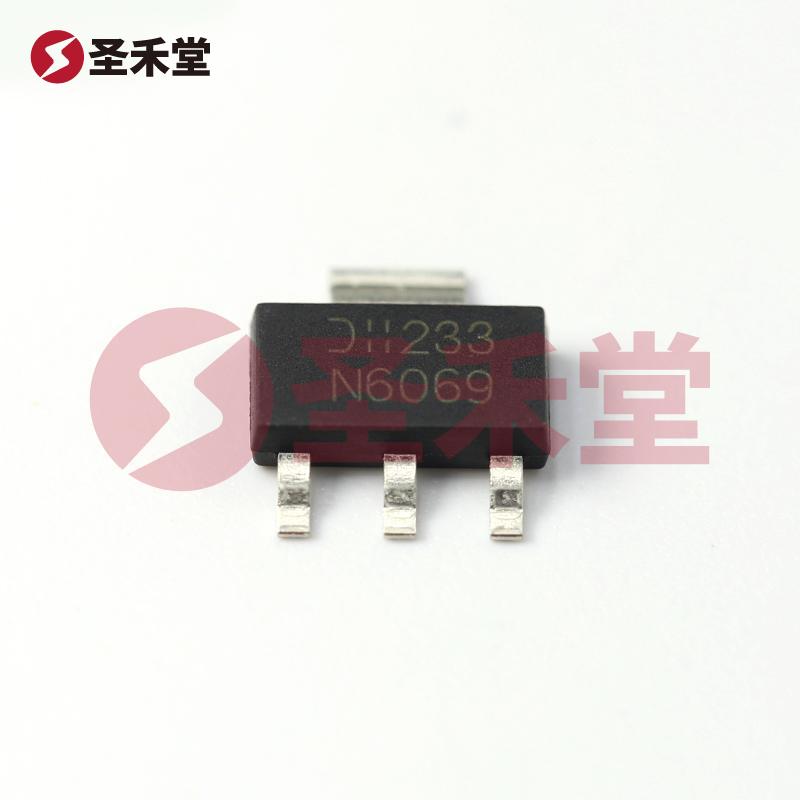

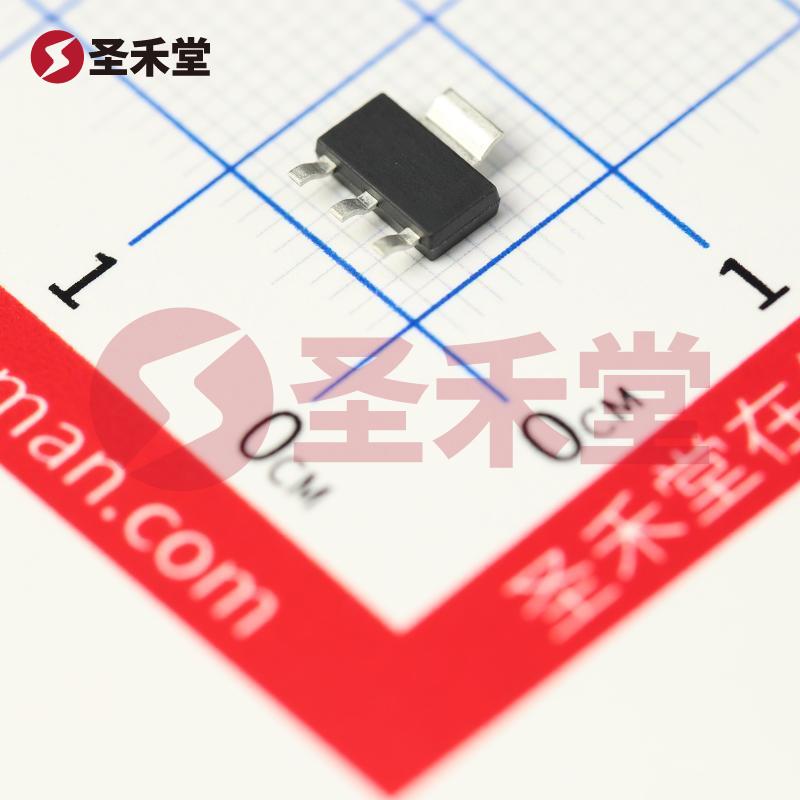

DMN6069SE-13采用SOT-223封装,便于表面贴装,节省电路板空间并提高了生产效率。这种小巧的封装适合自动化生产线上的高密度安装需求,提供了更好的空间利用率。
应用场景
DMN6069SE-13设计适用于多种应用场景,包括但不限于:
DC-DC转换器: 由于其低导通电阻和较高的导通电流,适合用于电源管理模块和DC-DC转换电路,有助于提高转换效率。
马达驱动: 在电机控制和驱动器中,可以提供高电流输出来驱动无刷直流电机(BLDC)和步进电机。
开关电源: 在AC-DC和DC-AC转换过程中,DMN6069SE-13能够有效地支持高频开关,提升开关电源的效率及稳定性。
负载开关: 可作为负载开关元件,适用于负载的高效控制和管理,确保电源分配的精准与可靠。
总结
DMN6069SE-13是一款功能强大、性能优越的N通道MOSFET,适用于多种高效电源管理和驱动应用。凭借其高电流承载能力、低导通电阻和宽工作温度范围,该器件为设计工程师提供了灵活的选择,使他们能够满足日益增长的电子设备性能需求。随着电子行业的发展,DMN6069SE-13将成为电源管理解决方案中不可或缺的重要组成部分。
