BCV49TA

产品概述：BCV49TA - NPN达林顿晶体管

1. 产品简介 BCV49TA是一款高性能的NPN达林顿晶体管，专为要求较高的电流增益和耐压特性而设计。它采用表面贴装型（SMD）封装，适用于各种电子应用，特别是在空间受限的电路中。得益于其优秀的电流增益和饱和压降特性，BCV49TA在驱动负载或进行信号放大时表现出色。

2. 基本参数

• 类型：NPN - 达林顿
• 最大集电极电流（Ic）：500mA
• 集射极击穿电压（Vce(max)）：60V
• 饱和压降（Vce(sat)）：1V（在100µA和100mA时，具有卓越的电流特性）
• 集电极截止电流（ICBO(max)）：100nA
• 直流电流增益（hFE）：在100mA和5V条件下，最小值达到10000
• 最大功率耗散：1W
• 频率特性：跃迁频率为170MHz，适用于高频应用
• 工作温度范围：可在-55°C至150°C的极限环境下正常工作

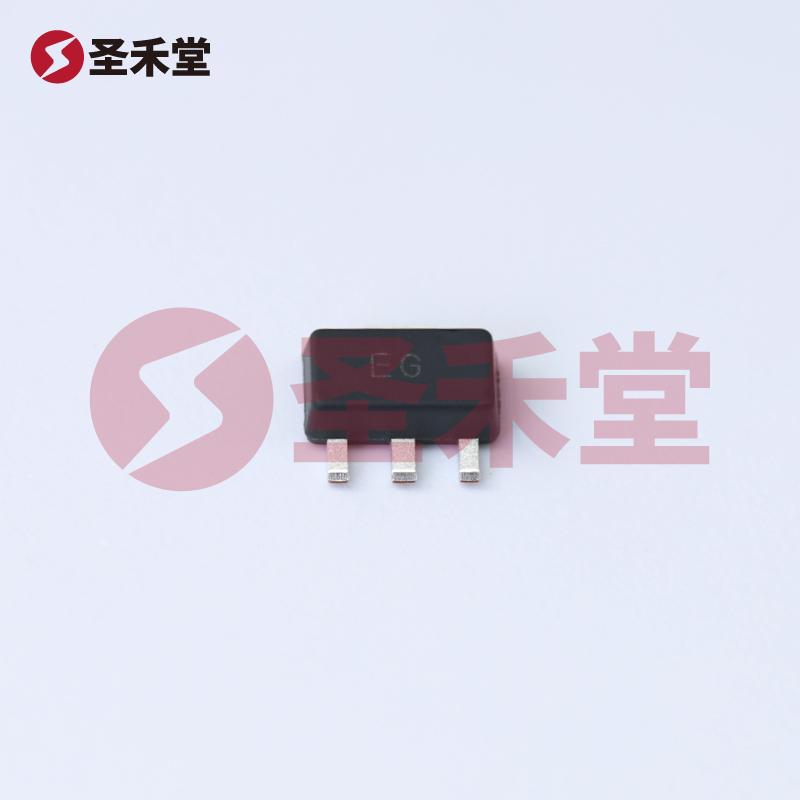

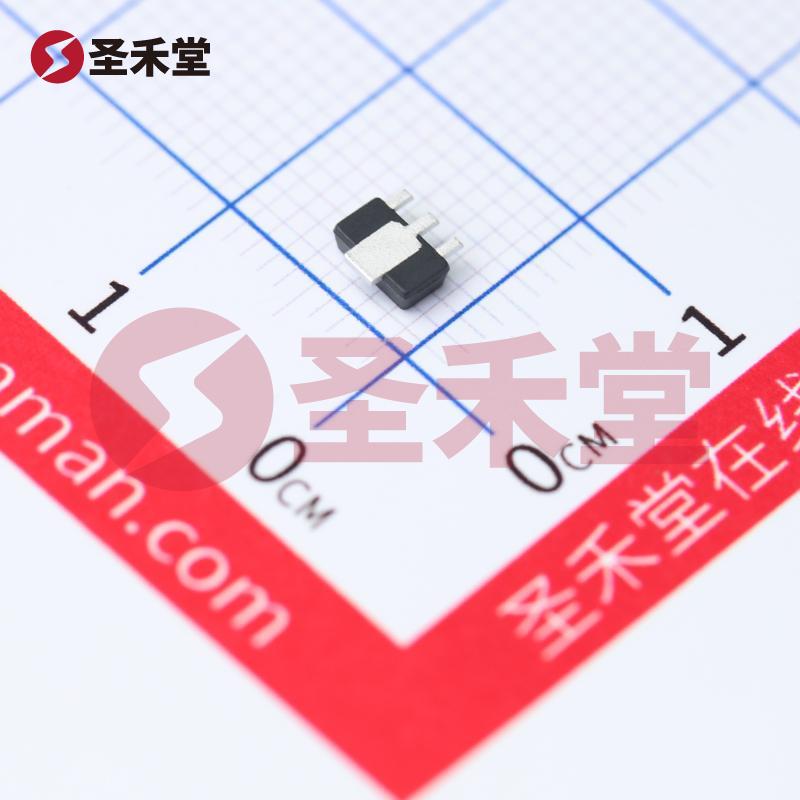

• 封装类型：TO-243AA，兼容SOT-89-3封装规格
• 品牌：DIODES（美台）

3. 应用领域 BCV49TA由于其强大的电流增益和经验证的高频性能，广泛应用于多个领域，包括：

• 信号放大器：适合音频放大和信号处理的电路设计。
• 开关应用：可用作开关元件，驱动继电器和电动机，适合在低电流情况下控制大功率负载。
• 音频电子产品：在音频放大器、扬声器驱动和音频信号处理电路中，提供理想的高增益和低噪音特性。
• 电源管理：作为稳压器或调节器中的重要元件，具有高效能和稳定性。

4. 性能优势

• 高电流增益：BCV49TA的直流电流增益最小值为10000，使其在驱动电路时所需的输入电流极小，降低了下游电路的功耗。
• 宽电压范围：该晶体管的集射极击穿电压高达60V，为许多工业和商业应用提供了坚实的性能基础。
• 优秀的饱和特性：在负载电流达到100mA时，饱和压降仅为1V，从而有效降低了功率损耗，在多种应用中提升了效率。
• 耐高温能力：在-55°C到150°C的工作温度范围内，BCV49TA确保了在苛刻环境下的可靠运行，满足高温和高湿环境的需求。

5. 与同类产品对比 相较于传统的单级NPN晶体管，BCV49TA的达林顿结构显著提高了电流增益，尤其适合需要高增益而又不能增加复杂度的设计场合。与其他无论是功率器件还是小信号管相比，BCV49TA的特点在于其良好的频率响应和较低的输入偏置电流，使其能更高效地工作在不同的电路配置中。

6. 结论 总的来说，BCV49TA是一款出色的达林顿类型NPN晶体管，它具备高电流增益、宽工作电压范围与良好的高温性能，成为设计人员和工程师在现代电子电路中不可或缺的元件选择。无论是在音频放大、电源管理还是信号处理应用场合，BCV49TA均能提供卓越的性能和可靠性，使其在竞争激烈的市场中脱颖而出。
