TS5A3166DCKR

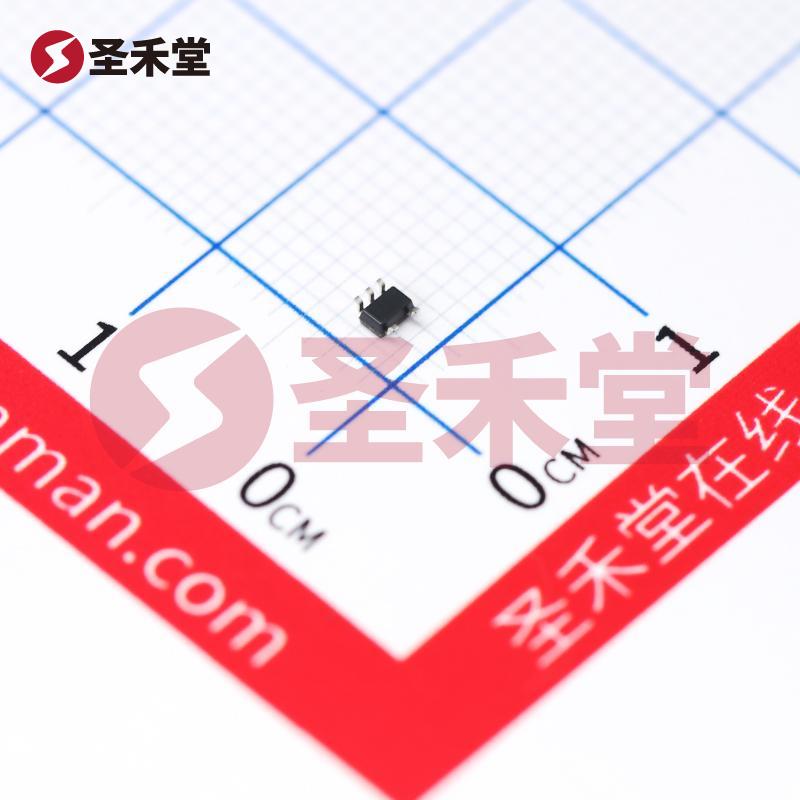

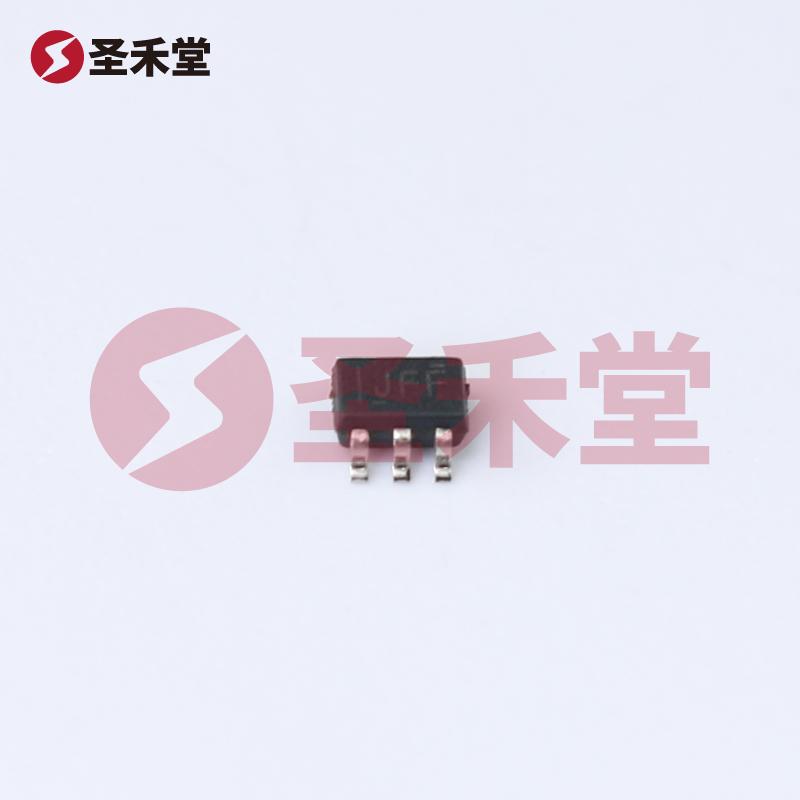

TS5A3166DCKR 产品概述

一、产品简介

TS5A3166DCKR是一款由德州仪器（Texas Instruments）推出的模拟开关，专为高性能模拟信号切换而设计。该产品采用表面贴装型封装，外形尺寸为SC-70-5，适用于多种紧凑型电子设备及应用。TS5A3166DCKR结合了低导通电阻和极小的开关时间，使其成为模拟电路中切换和选择的理想选择。

二、基本参数

• 开关电路类型：TS5A3166DCKR采用SPST（单极单掷）配置，工作状态为常开，这意味着在未施加控制信号时，开关处于断开状态。
• 多路复用器/解复用器电路：该设备支持1：1的多路复用/解复用功能，适用于简单的信号路由需求。
• 导通电阻：最大导通电阻为900毫欧，这一极低的导通电阻使得该开关在信号传输中损失极小。
• 电源电压范围：支持1.65V至5.5V的电源电压，应用灵活，可以与多种逻辑电平兼容。
• 开关时间：开关的上升时间(Ton)和下降时间(Toff)分别为7ns和11.5ns，保证高速信号的切换效果。
• -3dB带宽：高达200MHz的带宽适合多种高频应用，确保信号完整性。
• 电荷注入：仅为1pC，显著降低了在切换过程中对信号的干扰。
• 沟道电容：关闭状态下的沟道电容分别为19pF（源到开关）和18pF（开关到接地），这对于高速信号的切换非常重要。
• 漏电流：最大漏电流仅为20nA，减少了待机功耗，适合低功耗应用。
• 工作温度范围：-40°C至85°C的宽温度范围保证了该器件在苛刻环境下的可靠性。
• 封装类型：SC-70-5便于自动化贴片，同时也能有效节省PCB空间。

三、应用场景

TS5A3166DCKR广泛应用于各种需要高频信号切换的电子设备，如：

• 移动设备：如智能手机、平板电脑中的音频信号路由。
• 消费电子产品：如数码相机、便携式音频播放器以及游戏机等复杂信号切换的场景。
• 网络设备：如路由器、交换机中的信号选择和切换应用。
• 测试设备：在仪器仪表中，用于选择不同的信号源或测量路径。

四、技术优势

• 低功耗设计：TS5A3166DCKR采用先进的制造工艺，确保其在低电压下仍能保持高效能，适合低功耗应用。
• 高可靠性：德州仪器凭借其丰富的经验和严格的质量控制，确保产品的可靠性和稳定性，能在广泛的环境中正常工作。
• 紧凑型封装：SC-70-5封装适合高密度电路板布局，减少了设计难度。

五、总结

TS5A3166DCKR是一款功能强大、灵活多变的模拟开关，适合多种高速切换应用。无论是在低功耗移动设备还是需要高频率信号传输的复杂电子产品中，TS5A3166DCKR都能提供卓越的性能和可靠性，使其成为工程师们在设计电路时的理想选择。通过德州仪器的支持和完善的技术服务，客户能够轻松实现创新设计，推动电子产品的不断进步。
