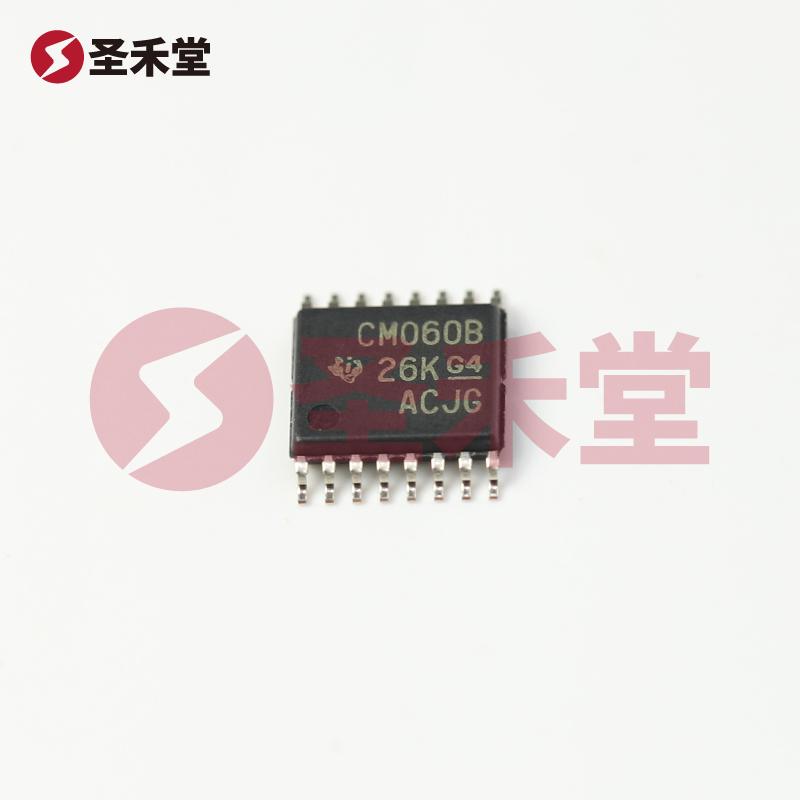

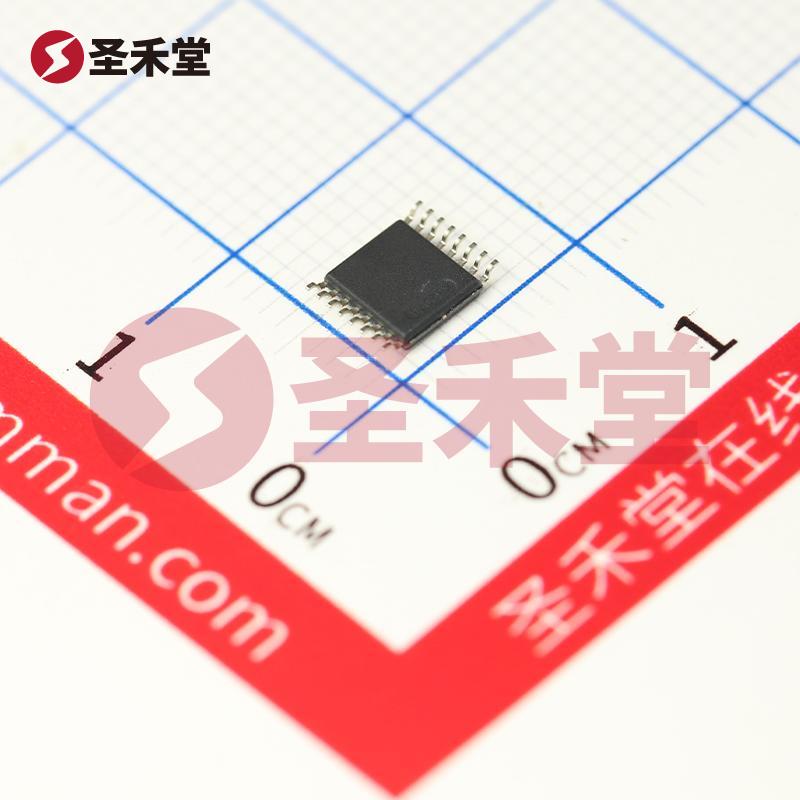

CD4060BPWR

CD4060BPWR 产品概述

一、产品简介

CD4060BPWR 是德州仪器（Texas Instruments）公司生产的一种高性能二进制计数器，属于其广泛的集成电路系列。此计数器采用表面贴装技术（SMT），适用于各种电子控制和数字信号处理的应用领域。其工作电压范围为3V到18V，使其在多种供电方案下均可稳定运行，满足不同设计需求。

二、技术规格

1. 安装类型: 表面贴装型（SMD），适合高密度电路板设计。
2. 元件数: 1，单个计数器集成电路。
3. 触发器类型: 负边沿触发，在输入信号的负边沿时发生计数，因此在时钟信号的设计中，可以有效避免误触发。
4. 复位类型: 异步复位，允许系统在任何时间迅速将计数器复位到初始状态，增强对突发情况的应对能力。
5. 计数位数: 14位，能够处理非常大的计数值，适合多种高要求的应用场合。
6. 计数速率: 12MHz，具有较高的计数速度，适用于快速信号处理及时钟信号分频等应用。
7. 工作温度范围: -55°C ~ 125°C，广泛的工作温度范围使其适用于极端环境条件。
8. 方向: 向上计数，适合多种计数需求。
9. 逻辑类型: 二进制计数器，能够执行标准的二进制计数操作。
10. 封装: 16-TSSOP，紧凑的封装设计，节省PCB空间。

三、应用领域

CD4060BPWR 计数器广泛应用于多种领域，包括但不限于：

• 电子测量仪器: 作为频率计、计时器以及其他测量设备中的核心组件。
• 时钟生成电路: 可以用作时钟信号的分频器，生成所需的低频信号。
• 数据处理系统: 在数字电路中作为计数和数据记录的核心元件。
• 自动化控制系统: 适用于运动控制和定位系统中的位置反馈与计数功能。
• 玩具及消费电子: 在多种数字玩具中实现计数、计时等功能。

四、产品优势

1. 高工作频率: 12MHz 的高计数速率使得 CD4060BPWR 能够在多种高速应用中稳定可靠地工作，提高了系统效能。
2. 温度稳定性: 其支持 -55°C 到 125°C 的工作温度范围，使得该元件能够在极端环境中依旧保持良好的性能，不易受环境变化影响。
3. 灵活的电源供电范围: 3V 到 18V 的宽广电压范围，提供了多种电源供应的灵活性，适应性强。
4. 紧凑设计: 16-TSSOP 封装小巧，便于集成在高密度的电子电路中，符合现代电子产品的小型化需求。
5. 易于操作: 异步复位和负边沿触发的设计使得操作简便，能够快速响应各种控制信号。

五、总结

CD4060BPWR 是一款功能强大的二进制计数器，适合各类电子和电气工程应用。凭借其出色的性能和灵活的适用性，它已成为设计人员和工程师们在数字计数和信号处理领域的首选器件之一。无论是用于航空航天、通讯、消费电子还是工业自动化，CD4060BPWR 其独特的优势都可助力用户更好地实现其设计目标。
