TMUX1574PWR 产品概述

1. 简介

TMUX1574PWR是一款由德州仪器（Texas Instruments）制造的高性能多路选择开关IC。该器件基于SPDT（单极双投）开关架构，专为高速信号切换而设计。它包含四个2:1多路复用器/解复用器电路，适用于各种通信、数据采集和控制系统的应用。凭借其出色的电气特性和宽广的工作温度范围，TMUX1574PWR是现代电子设备中实现信号切换的理想选择。

2. 主要特性

TMUX1574PWR具备如下显著特点：

• 开关电路: 采用单极双投（SPDT）结构，提高了信号路径的灵活性。
• 多路复用器/解复用器: 具有4个2:1通道，能够在多个信号源之间有效切换。
• 导通电阻: 最大值为4.5Ω，能够实现更低的信号损耗，确保信号的完整性。
• -3dB带宽: 高达2GHz，适应多种高速数字和模拟信号处理需求。
• 串扰性能: 在100kHz时，达到-90dB的串扰值，提供优异的信号隔离效果。
• 工作温度范围: 在-40°C到125°C的宽温度范围内工作，适应严苛环境条件。
• 开关时间: 最大开关时间分别为35µs（Ton）和95ns（Toff），确保快速响应。
• 电荷注入: 仅为3.5pC，保证在信号切换时对敏感电路的干扰最小化。
• 通道匹配: 通道至通道电阻匹配（ΔRon）为70mΩ，确保多路复用信号的一致性。
• 漏电流: 最大漏电流（IS(off)）为100nA，降低功耗，适合电池供电的应用场景。
• 沟道电容: 多达3.5pF的沟道电容（CS(off)和CD(off)），确保信号在频率上的稳定性。

3. 应用领域

TMUX1574PWR因其卓越的性能，广泛应用于以下领域：

• 通信设备: 适用于各种高速数据传输设备，如路由器、交换机和基站，帮助实现信号的高效切换。
• 数据采集系统: 在多通道数据采集系统中，可以选择不同来自传感器的信号，确保数据处理的准确性。
• 医疗设备: 在医疗影像及传感器应用中，由于其高带宽和低串扰，能够有效提高信号质量，确保检测的准确性。
• 工业控制: 适用于工业自动化设备，如PLC（可编程逻辑控制器）和工控系统，这些系统常常需要在多种传感器输入和执行器之间快速切换。
• 消费电子: 在智能家居和便携式电子设备中，用于音频和视频信号的切换，提高用户体验。

4. 封装与配置

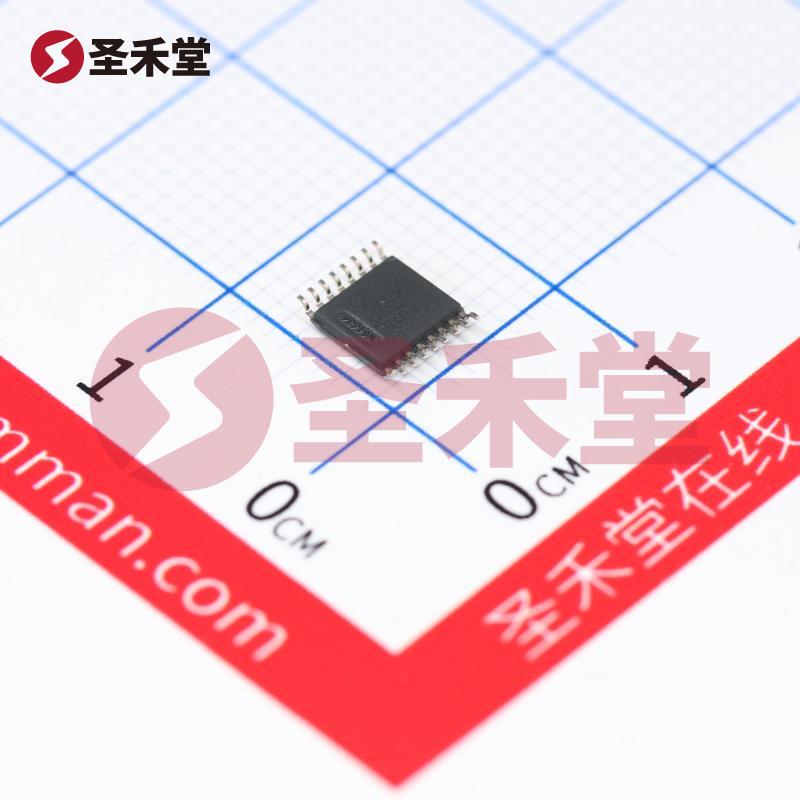

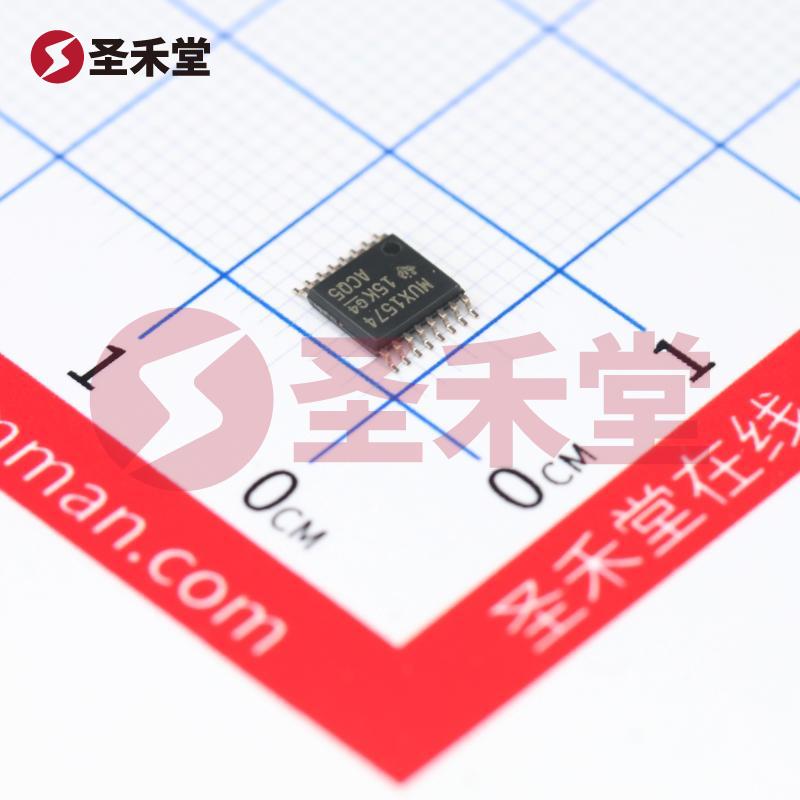

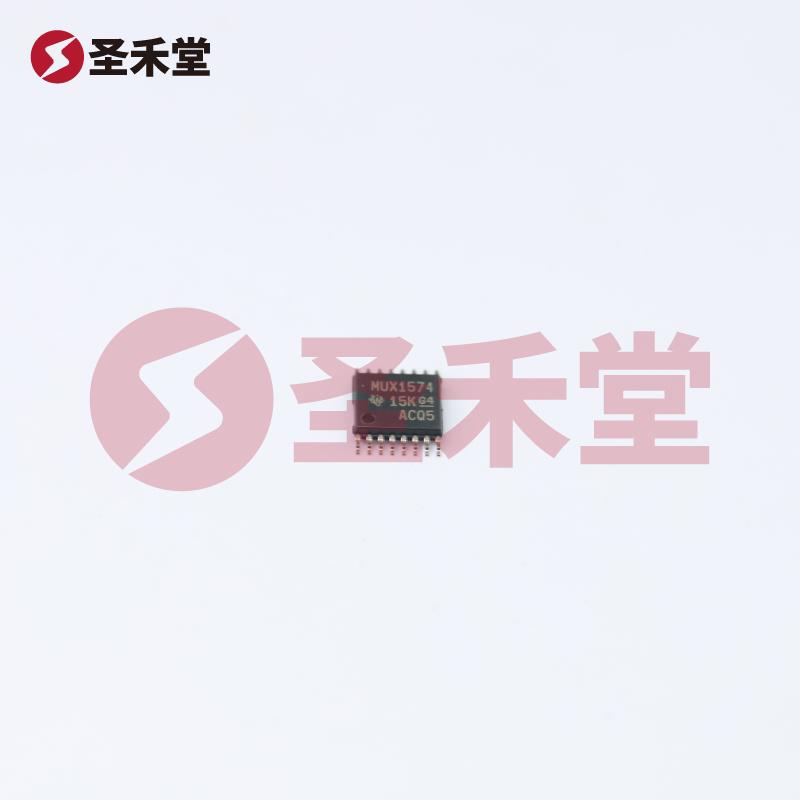

TMUX1574PWR采用16-TSSOP封装形式，便于在空间有限的电路板上进行安装。其表面贴装设计使得该器件易于使用于自动化生产线。

5. 结论

TMUX1574PWR是一款设计具有高综合性能的多路选择开关，能够在各种应用中提供卓越的信号切换解决方案。其出色的电气性能、宽广的工作温度范围以及较低的功耗使其成为现代电子设计中的一款不可或缺的元器件。无论是在工业、通信还是消费电子领域，TMUX1574PWR都有着广泛的应用前景。
