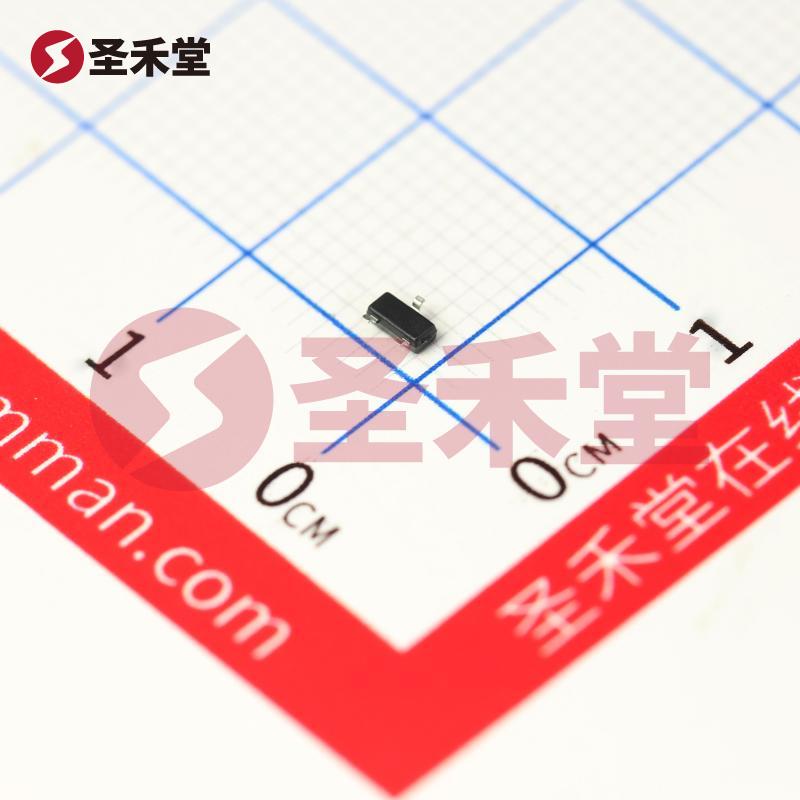

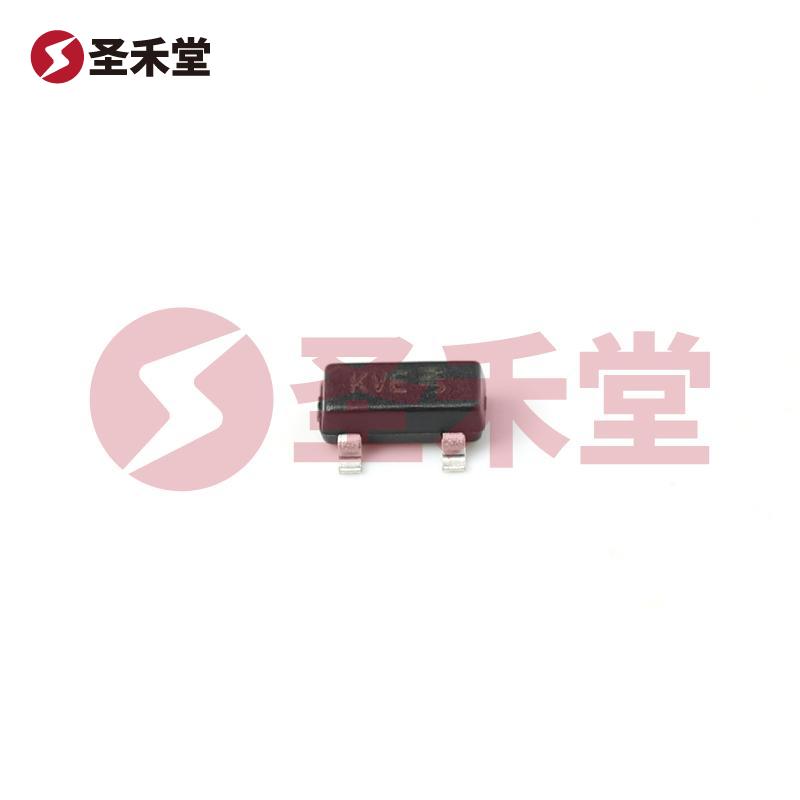

注：图像仅供参考，请参阅产品规格
DZ23C9V1-7-F
- 商品编码： BM0084325261复制
- 品牌： DIODES(美台)复制
- 封装： SOT-23复制
- 包装： 编带复制
- 重量： 0.028g复制
- 描述： 稳压二极管 1对共阴极 9.1V 8.5V~9.6V 100nA@7V复制
DZ23C9V1-7-F参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1对共阴极 |
| 稳压值(标称值) | 9.1V |
| 反向电流(Ir) | 100nA@7V |
| 稳压值(范围) | 8.5V~9.6V |
属性 | 参数值 |
|---|---|
| 耗散功率(Pd) | 300mW |
| 阻抗(Zzt) | 10Ω |
| 阻抗(Zzk) | 50Ω |
| 工作结温范围 | -65℃~+150℃ |
DZ23C9V1-7-F手册
DZ23C9V1-7-F概述
DZ23C9V1-7-F 产品概述
一、产品背景
DZ23C9V1-7-F 是由美台（DIODES）生产的一款稳压二极管，采用表面贴装型（SMD）设计，广泛应用于电子电路中的电压稳定与保护。稳压二极管通常用于电压参考、过电压保护以及电源管理等领域，DZ23C9V1-7-F结合了优良的电气特性与高效的压缩设计，适用于现代数字和模拟电路应用。
二、基本特性
安装类型：DZ23C9V1-7-F 采用表面贴装（SMD）封装，有助于节省电路板空间，提高装配效率。其小巧的SOT-23封装适合自动化焊接过程，广泛适用于各种消费电子和工业应用。
工作温度范围：该稳压二极管在极端的环境下也能稳定工作，工作温度范围为 -65°C 到 150°C。这一特性确保了该元器件在多种应用场合能够稳定运行，无论是高温还是低温环境。
电压特性：
- 标称齐纳电压 (Vz)：9.1V，表示该器件在额定工作条件下会提供稳定的9.1V输出。
- 电压范围：其工作电压范围在 8.5V ~ 9.6V之间，对于电压波动有良好的适应性。
- 齐纳电流：在7V时，器件表现出仅100nA的漏电流，这意味着在正常工作条件下，其能耗极低，适合对功耗要求严格的应用场合。
阻抗和功率：
- 最大阻抗 (Zzt)：10 Ohms，表明其在稳压状态下具有较低的内阻，可以有效降低输出电压波动。
- 最大功率：300mW，意味着该二极管能够承受较高的功率，而不会因过热而损坏。
容差：±5% 的容差在增加器件选择的灵活性的同时，也保证了输出电压的可靠性。
三、应用领域
DZ23C9V1-7-F 的设计和性能使其适用于多种场合，包括但不限于以下几个方面：
电源保护：在不稳定的电源环境中，DZ23C9V1-7-F 能够有效防止过电压对敏感元件造成损害，保证电路的正常运行。
电压参考：在精密的模拟电路中，该稳压二极管可以提供稳定的参考电压，提高整个系统的性能稳定性，如模拟信号处理、电压监测等。
消费电子：广泛应用于智能手机、平板电脑、家用电器等消费类产品，满足日益提高的性能与能效要求。
工业应用：在工业控制系统中，该器件可以用作电源稳压和过电压保护，确保设备的稳定运行。
四、总结
综上所述，DZ23C9V1-7-F 是一款具有优越性能的小型稳压二极管，极佳的温度适应性、低功耗特性以及可靠的电压保护能力使其成为现代电子设计中的理想选择。随着电子设备对小型化、高效性的不断追求，DZ23C9V1-7-F 的应用前景广阔，是各类电路设计中不可或缺的重要元器件。无论是在消费电子、通信设备还是工业控制等领域，该器件的可靠性和稳定性都为设计人员提供了深厚的保障。
