ZXMP6A13GTA 产品概述

概述

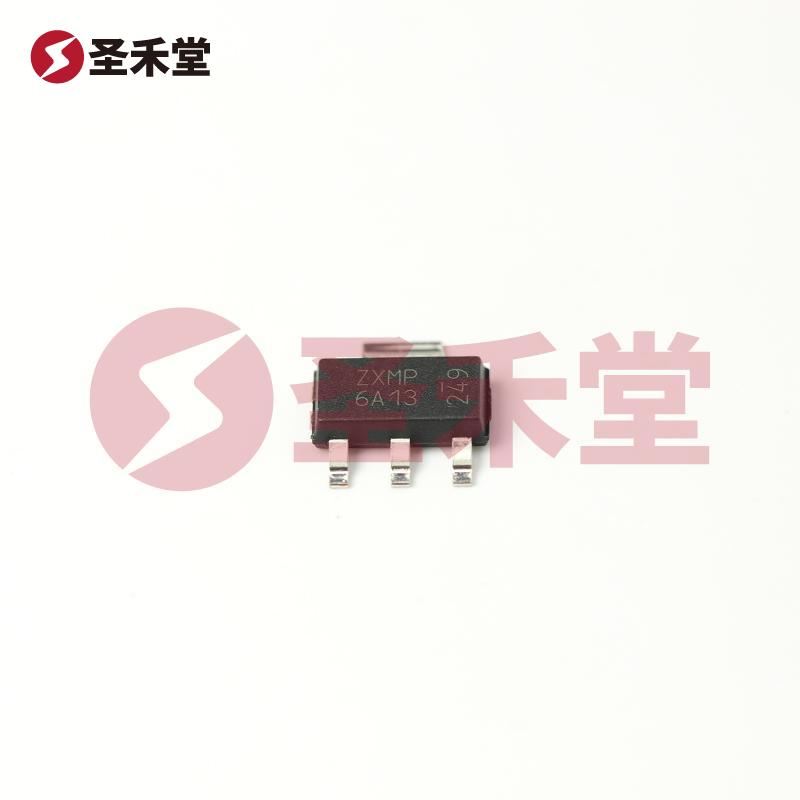

ZXMP6A13GTA 是一款高性能的 P 通道 MOSFET（场效应晶体管），采用 SOT-223 包装形式，专为高效率电源管理和开关切换应用设计。其主电气参数使其适合集成在各种电子设备中，特别是在电源转换、马达驱动和负载开关等领域。

主要特点

1. 应用广泛：ZXMP6A13GTA 适用于多个应用场景，包括 DC-DC 转换器、开关电源、电机控制和其他需要高效率、低功耗的小型负载开关应用。

2. 高电压：其漏源电压（Vdss）为 60V，意味着可以在许多中高压应用中安全工作，增加了电路设计的灵活性。

3. 优越的导通电阻：在 10V 的栅极电压条件下，最大导通电阻（Rds On）为 390 毫欧，对于没有特别高电流需求的低功率应用来说，这种低导通电阻可以显著减少能量损耗，提升效率。

4. 流量能力：该 FET 在 25°C 下能够承受的连续漏极电流（Id）为 1.7A，这使得其在许多应用中满足一定的电流需求。

5. 高温工作能力：ZXMP6A13GTA 能在 -55°C 到 150°C 范围内可靠工作，适合于高温或极端温度环境中的应用。

6. 小型封装：采用 SOT-223 封装，适合表面贴装，极大地节省了电路板空间，使得设计更为紧凑。这对于现代紧凑型设备尤为重要。

7. 低栅极电荷：在 10V 时，栅极电荷（Qg）最大为 5.9nC，可以实现快速开关，降低转换损耗。

关键电气参数

• 漏源电压 (Vdss): 60V
• 最大连续漏极电流 (Id): 1.7A
• 导通电阻 (Rds On): 390 milliohm @ 900mA、10V
• 栅极阈值电压 (Vgs(th)): 1V @ 250µA
• 栅极电压 (Vgs): ±20V
• 输入电容 (Ciss): 219pF @ 30V
• 功率耗散 (Pd): 最大 2W
• 工作温度范围: -55°C ~ 150°C。

以上参数显示了 ZXMP6A13GTA 在小型电路中的出色性能，尤其是在面对高频开关、电源转换及负载控制时的能力。

应用场景

ZXMP6A13GTA 是针对一些典型应用场景精心设计的，包括但不限于：

• 电池供电设备：由于其高效能、低功耗特性，非常适用于手机、笔记本电脑和其他便携设备中。
• 电机控制：在电机驱动电路里，它能以较小的损耗实现高效控制，延长设备寿命。
• DC-DC 转换器：功能强大且小型的封装使得其在解耦或信号调节电路中表现优异，能够高效处理功率转换。
• 开关电源模块：适用于需要可靠开关和快速响应的电源管理解决方案中。

总结

ZXMP6A13GTA 的设计和性能使其成为现代电子电路中不可或缺的元件之一。随着电子设备对高效、低功耗和小型化设计的日益追求，这款 P 通道 MOSFET 在未来的应用中只会变得更加重要。无论是在消费电子、工业设备还是汽车电子中，ZXMP6A13GTA 都可以作为极具价值的解决方案提供给工程师与设计师推动新产品的进步。
