AP2553FDC-7

AP2553FDC-7 产品概述

AP2553FDC-7是一款高效的功率电子开关，由美台（DIODES）公司研发，专门用于各种应用场景，包括电源管理、负载开关、以及其他需要开关控制的电子设备。该器件的设计目标是提供可靠性、低功耗和高性能，使其可以在多种环境下高效工作。

基础参数与特性

AP2553FDC-7 采用通用开关类型，具有单一路径输出，且输入输出比率为1:1，适合对负载的精确控制。该器件的输出配置为高端，意味着它能够处理较高电压并在高侧开关应用中工作。

在电气特性方面，AP2553FDC-7 表现出色。其输出电流最高可达2.1A，适合驱动各种负载。导通电阻低至80毫欧，保证了电能的有效传输，降低了功耗和发热，提升系统的整体效率。此外，该器件的适用负载电压范围为2.7V至5.5V，可以覆盖大多数现代电子设备所需的供电范围。

保护机制

AP2553FDC-7 配备了多种保护特性以确保安全和可靠性。其内置的限流保护功能是可调的，允许用户针对不同负载进行配置，有效避免由于负载过高而引起的损坏。同时，超温保护防止器件在高温环境下工作，降低了因热失控而导致的风险。

此外，AP2553FDC-7还具有反向电流保护，阻止负载在开关关闭时向电源反馈电流，从而确保电路的稳定性。最终，欠压锁定（UVLO）功能确保在输入电压低于设定阈值时，开关将断开，从而防止设备在不稳定的电源条件下工作。

工作环境与安装

AP2553FDC-7 的工作温度范围为-40°C至125°C，适合在各种严苛环境下使用，无论是工业设备还是消费电子产品。这种宽广的工作温度范围使得AP2553FDC-7成为高温或低温应用的理想选择。

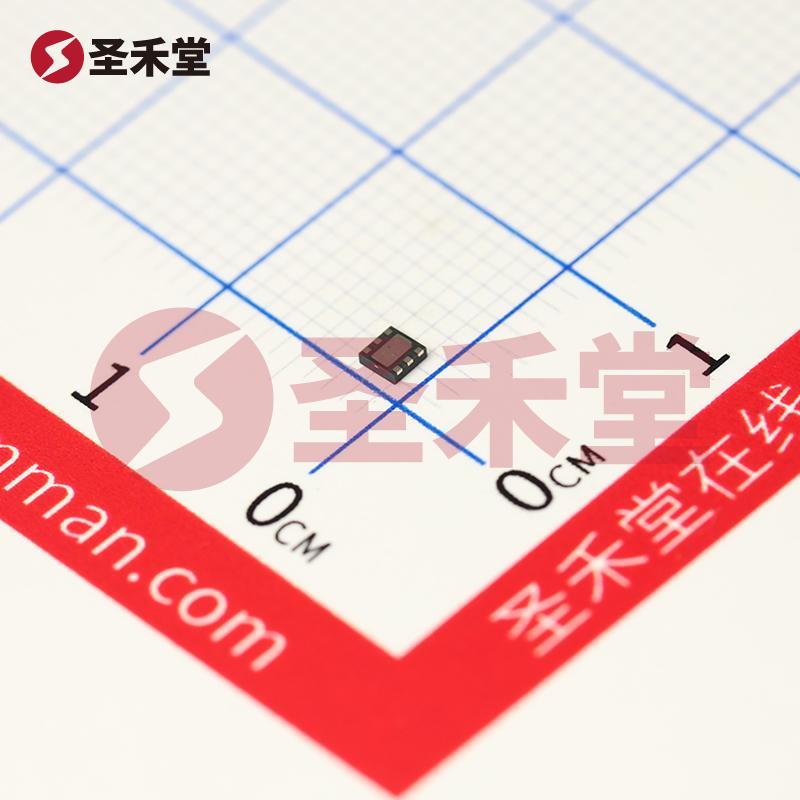

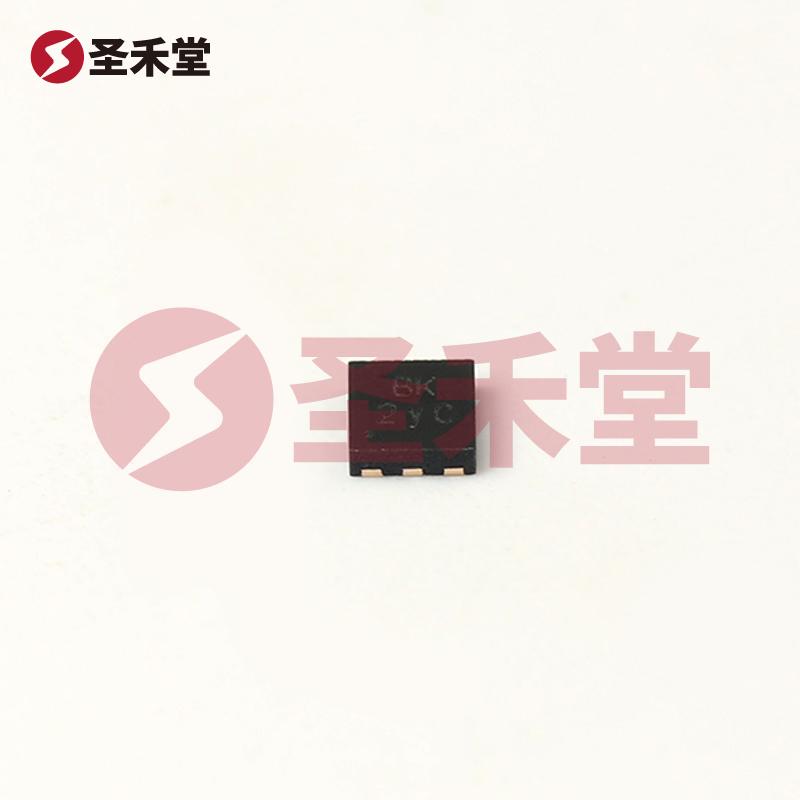

在安装方面，AP2553FDC-7 采用表面贴装型设计，封装类型为6-UDFN裸露焊盘（6-DFN2020C）。这种封装有助于节省PCB空间，且具有良好的散热性能，适合高密度电路板的应用需求。

应用场景

AP2553FDC-7因其优异的电气性能和保护特性，使其在多种应用场景中表现出色。常见的应用包括：

• 电池供电设备：能够有效控制电池供电模块，防止过流和过热，延长电池寿命。
• 工控设备：在工业自动化领域，作为控制负载的开关，确保设备可靠运行。
• 消费电子产品：广泛应用于手机、平板电脑及其他便携式电子设备，负责电源管理与负载切换。
• LED驱动：可用于LED灯的开关控制，确保灯具在安全工作范围内。

总结

总的来说，AP2553FDC-7是一个高性能、低功耗的功率电子开关，具有广泛的应用潜力。其优秀的电流承载能力、低导通电阻和多重故障保护机制，使其在现代电子设计中成为一个不可或缺的元件。无论是工业还是消费市场，AP2553FDC-7都能为设备提供稳定的电源管理解决方案，是设计工程师实现高效、可靠电源控制的理想选择。
