AP22850SH8-7

AP22850SH8-7 产品概述

一、产品简介

AP22850SH8-7 是由DIODES半导体公司推出的一款高性能负载开关，特意设计用于高端电源管理应用。其适用的电压范围广泛，支持从4.5V到11V的负载电压，能够满足多种应用场景的需求。作为一款P通道开关，AP22850SH8-7可提供高达8A的输出电流，其导通电阻典型值仅为21毫欧，这使得其在功率损耗和温升方面表现出色。

二、主要特性

1. 高负载电流能力：支持最大8A的输出电流，能够驱动大功率负载，适用于要求较高的电子设备。
2. 高导通率：典型导通电阻为21毫欧，确保在负载开关时的电压降最小，从而提高整体能效。
3. 宽电压范围：工作电压范围从2.5V至5.5V，为实际应用提供了广泛的灵活性，同时支持4.5V至11V的负载电压，适应多种供电需求。
4. 温度范围：其工作温度从-40°C至85°C，适合在不同环境条件下的各种应用。

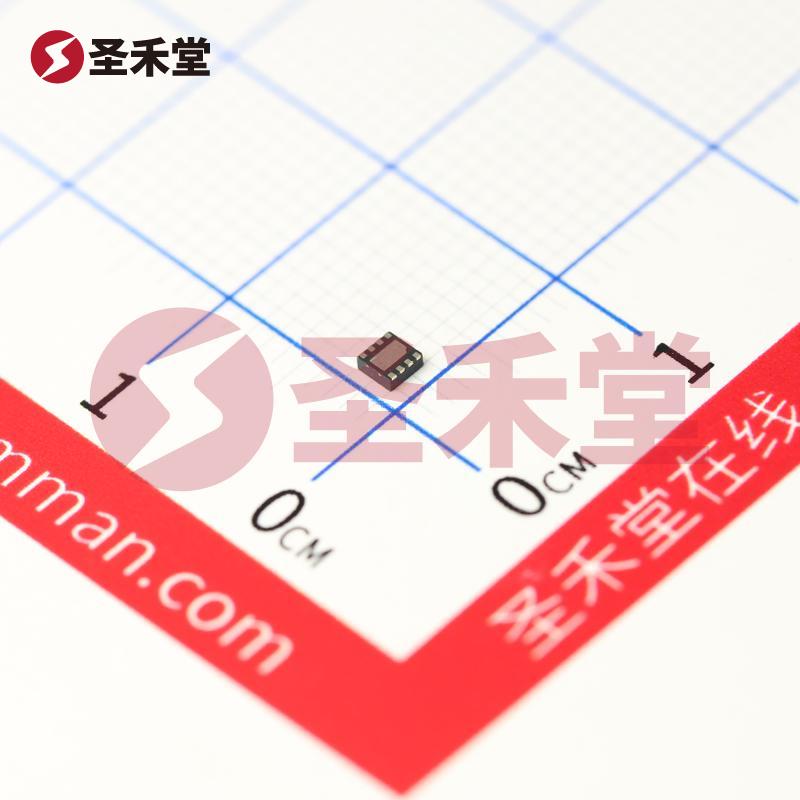

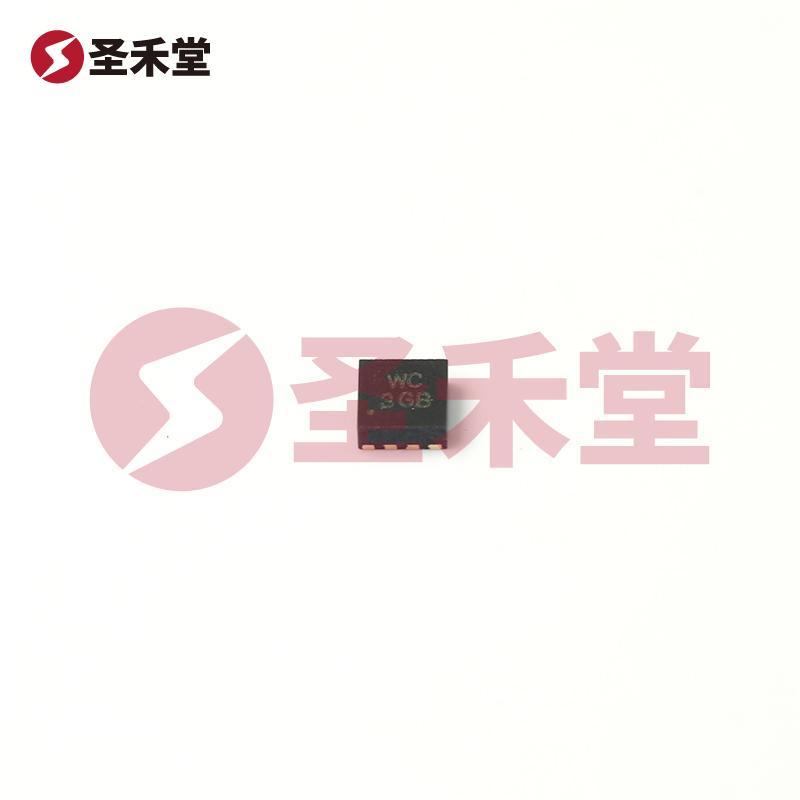

5. 紧凑封装：采用8-WDFN（2x2mm）封装，表面贴装设计节省空间，便于集成到小型化电路板中。

三、应用领域

AP22850SH8-7 适用于多种电源管理应用，包括但不限于：

• 移动设备：如智能手机、平板电脑和便携式设备中，用于电源管理和负载开关。
• 消费电子：例如音响设备、电视机及其他家用电器中的电源管理。
• 工业控制器：在自动化设备和控制系统中，确保负载正常工作与安全切换。
• 汽车电子：应用于车载电源管理系统，确保稳定供电。

四、工作原理

AP22850SH8-7采用P通道技术实现开关控制。当Vgs（栅源电压）低于阈值电压时，负载开关被打开，电流能够顺利流向负载。其开关接口采用简单的开/关控制，用户可通过控制Vgs来实现开关操作，从而精确地控制负载的启停。

五、优势

1. 节能减排：低导通电阻能够降低功耗，进而提高系统整体能效。
2. 高集成度与小型化：紧凑的封装形式适应于空间受限的应用，方便在多层PCB上实现高密度布局。
3. 可靠性：优越的工作温度范围为AP22850SH8-7提供了极好的环境适应性，确保在严格的操作条件下依然保持稳定性能。

六、总结

AP22850SH8-7 是一款图纸设计优良、性能卓越的负载开关，被广泛应用于各种电子设备中。凭借其便捷的操作、低功耗的特性及出色的电气性能，该产品成为了现代电子技术中不可或缺的元件之一。无论是在消费电子还是工业设备中，AP22850SH8-7都以其卓越的表现为设计师提供了多样化的选择，推动了电子产品的创新与发展。
