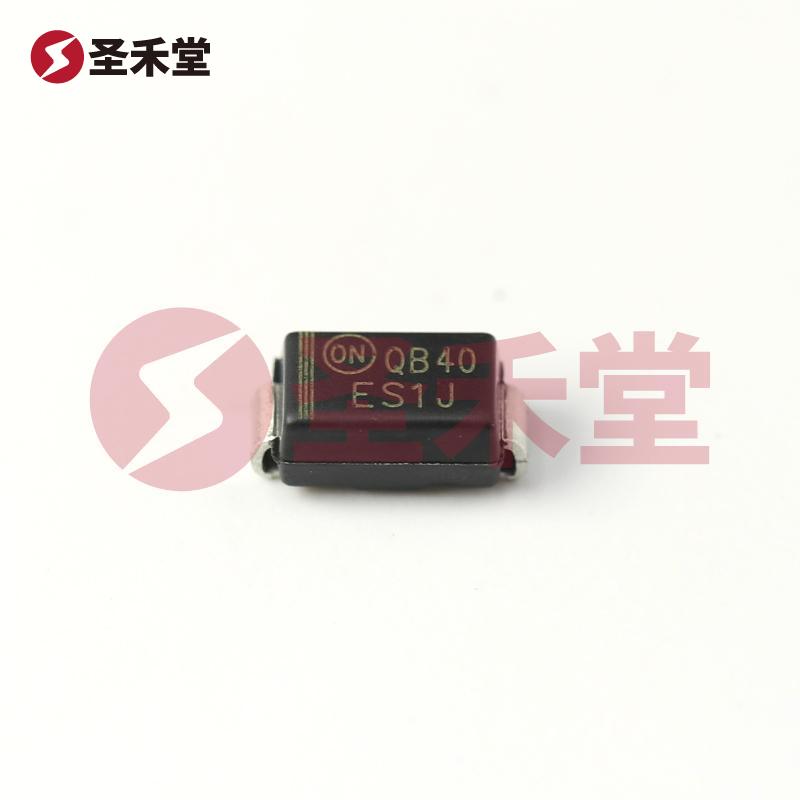

ES1J 产品实物图片

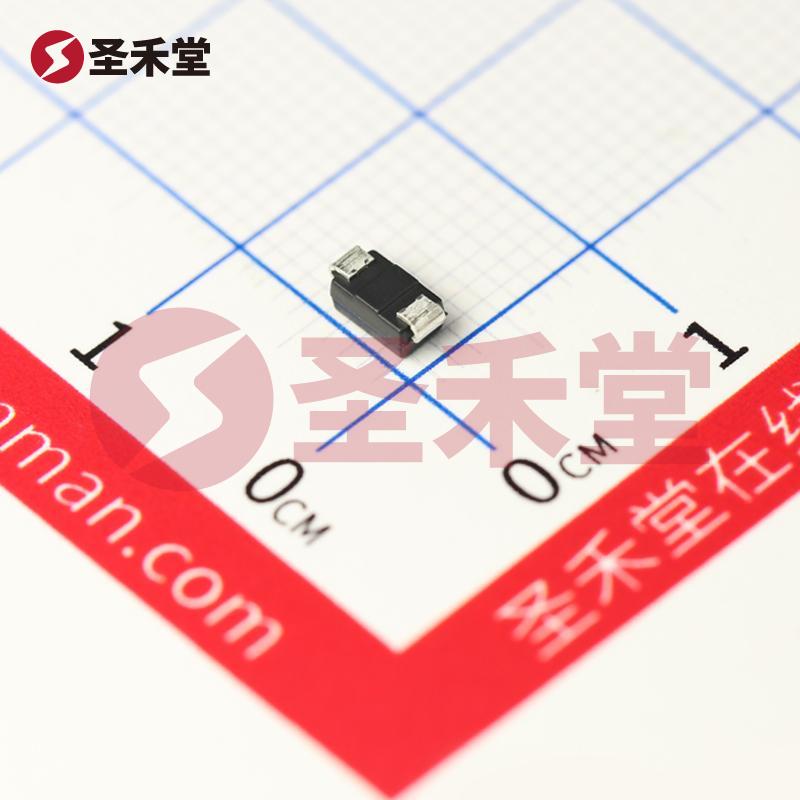

ES1J 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

ES1J

商品编码: BM0084341770
品牌 :
ON(安森美)
封装 :
SMA(DO-214AC)
包装 :
编带
重量 :
-
描述 :
快恢复/高效率二极管 1.7V@1A 600V 5uA@600V 1A SMA(DO-214AC)
库存 :
173(起订量1,增量1)
批次 :
23+
数量 :
X
0.904
按整 :
圆盘(1圆盘有7500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.904
--
100+
¥0.624
--
500+
¥0.567
--
1875+
¥0.524
--
3750+
¥0.49
--
75000+
产品参数
产品手册
产品概述

ES1J参数

二极管类型标准电压 - DC 反向 (Vr)(最大值)600V
电流 - 平均整流 (Io)1A不同 If 时电压 - 正向 (Vf)1.7V @ 1A
速度快速恢复 =< 500ns,> 200mA(Io)反向恢复时间 (trr)35ns
不同 Vr 时电流 - 反向泄漏5µA @ 600V不同 Vr、F 时电容8pF @ 0V,1MHz
安装类型表面贴装型封装/外壳DO-214AC,SMA
供应商器件封装SMA(DO-214AC)工作温度 - 结150°C(最大)
正向压降(Vf)1.7V@1A直流反向耐压(Vr)600V
整流电流1A反向电流(Ir)5uA@600V
反向恢复时间(trr)35ns

ES1J手册

empty-page
无数据

ES1J概述

ES1J 产品概述

一、产品简介

ES1J是一种标准快速恢复二极管,广泛应用于各种电力电子设备中。它具有优异的整流性能,能够有效地处理高电压和中等电流要求。其最大反向电压可达600V,平均整流电流为1A,适用于电源管理、逆变器及其他需要快速恢复特性的电路。ES1J的设计宗旨是高效率和高可靠性,尤其适合在高温环境下工作,具有一个高达150°C的结温范围。

二、主要参数

  • 类型:标准快速恢复二极管
  • 最大反向电压(Vr):600V
  • 平均整流电流(Io):1A
  • 正向压降(Vf):1.7V @ 1A
  • 反向漏电流:5µA @ 600V
  • 反向恢复时间(trr):35ns
  • 电容:8pF @ 0V,1MHz
  • 工作温度范围:最高达到150°C
  • 封装类型:表面贴装,DO-214AC(SMA)

三、应用领域

ES1J二极管在多个领域有着广泛的应用,包括但不限于:

  1. 开关电源:由于其快速恢复特性,该二极管非常适合开关电源设计,为更高的转换效率和更小的体积提供了解决方案。

  2. 电机驱动器:在逆变器和电机驱动电路中,ES1J能够有效地保护电路免受反向电流和电压尖峰的影响。

  3. 无线电频率(RF)应用:其低的反向电流和短的反向恢复时间使其成为RF电路中整流和检测的理想选择。

  4. 电池管理系统:适用于锂离子和其他电池充电应用,能够提供稳定的整流性能,确保电池充电过程的高效率和安全性。

四、技术优势

  • 快速恢复特性:ES1J的反向恢复时间仅为35ns,显著降低了在高频开关下的反向恢复损耗。这一特性有助于改善电源转换效率,有效减少电磁干扰(EMI)。

  • 低正向压降:在1A的工作条件下,正向压降为1.7V。这保证了在整流过程中热损耗的最小化,从而提高了设备的整体效率。

  • 高温操作能力:能够在高达150°C的结温下稳定运行,使其在恶劣环境和高温应用中也能保持可靠的性能。

  • 封装设计:采用SMA(DO-214AC)表面贴装封装,便于在现代电子设备中实现高密度布线。此封装类型减小了元件的物理占用面积,有助于提高PCB的设计灵活性。

五、环保与可靠性

ES1J不仅具备优越的电子性能,在环保方面也符合行业标准。这种元器件在制造中采用了环保材料,符合RoHS法规,确保无有害物质对环境的影响。高可靠性设计确保该二极管在长期运行中的稳定性与耐用性,能够满足工业和消费电子产品的严苛需求。

六、总结

ES1J是一款高效、可靠的快速恢复二极管,通过其优越的技术参数和广泛的应用场景,成为现代电力电子中不可或缺的一部分。无论是在开关电源、逆变器,还是在电动机驱动和电池管理系统中,ES1J都展现出了良好的稳定性和性能,使其成为设计工程师在选择整流元件时的重要选择。
