BLM18PG300SN1D

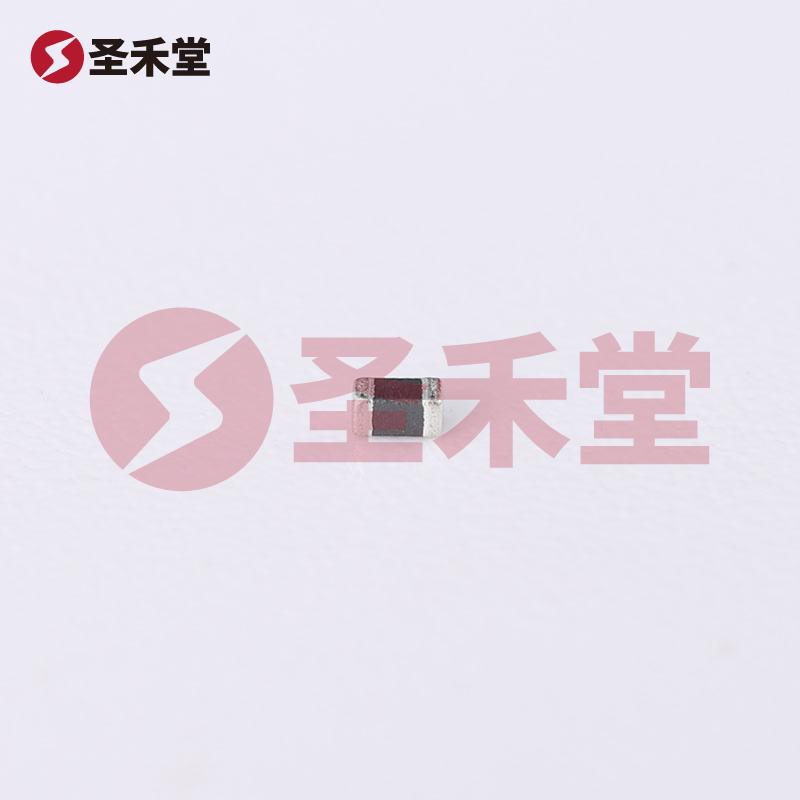

BLM18PG300SN1D 产品概述

产品名称: BLM18PG300SN1D
品牌: muRata（村田）
封装: 0603（1608公制）
类型: 磁珠

产品特性

BLM18PG300SN1D是一款高性能的表面贴装磁珠，旨在为电源线滤波提供出色的解决方案。具有以下技术参数，使其适用于各种应用场景：

• 阻抗特性: 在100MHz的频率下，其阻抗为30Ω，确保能够有效抑制噪声和干扰。
• 额定电流: 最大额定电流为1A，这使得该磁珠可以用于高电流应用，同时保持低电阻特性。
• 直流电阻 (DCR): 最大直流电阻为50毫欧，极大地降低了功耗并提升了能效。
• 工作温度范围: 该磁珠的工作温度范围广泛，从-55°C到125°C，适合在各种苛刻环境中使用。

封装与尺寸

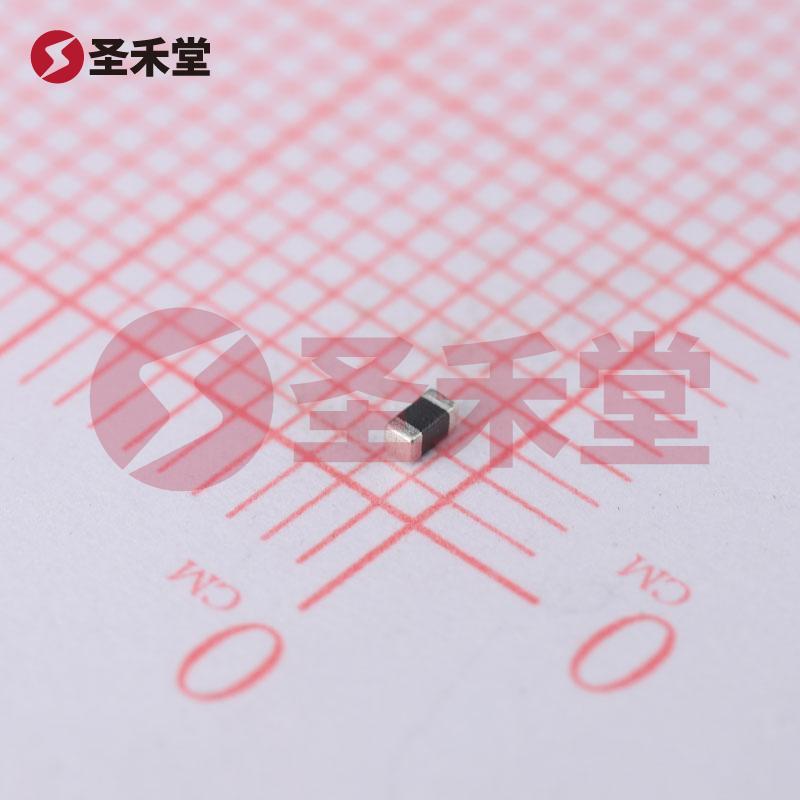

BLM18PG300SN1D采用0603封装，其物理尺寸为1.60mm x 0.80mm（长x宽），高度最大为0.95mm，适合现代电子设备的小型化趋势。该封装设计使得其非常适合自动贴片设备进行生产，并在保证性能的同时节省了板面积。

应用场景

该磁珠主要应用于以下领域：

1. 电源管理: BLM18PG300SN1D可用作电源线上游滤波器，有效地抑制高频噪声，保护后续电路的稳定性。
2. 消费电子: 在智能手机、平板电脑、笔记本电脑等消费电子产品中，BLM18PG300SN1D能够改善电源质量，增强设备的整体性能。
3. 工业设备: 在工业控制及自动化设备中，该磁珠可以提供稳定的电源输入，确保设备在复杂环境中的正常工作。
4. 通信设备: 在基站、路由器等通信设备中，有助于降低电源噪声，提升信号的稳定性与清晰度。

性能优势

1. 优异的频率响应: 30Ω @ 100MHz的阻抗特性使得BLM18PG300SN1D在高频噪声的抑制上表现出色。
2. 低功耗: 50毫欧的直流电阻较低，能够在保证设备性能的同时，减少发热和功耗。
3. 宽广的工作温度范围: -55°C到125°C的工作温度为设备提供了更多的应用灵活性，在极端环境下依然保持高性能。

结论

综上所述，BLM18PG300SN1D是一款非常适合用于电源线滤波的高性能磁珠，具有出色的电气特性和多种应用场景。无论是在消费电子、工业设备，还是通信领域，其优异的性能都能够满足各种苛刻的设计要求。采用村田（muRata）的BLM18PG300SN1D，将为您的项目提供稳定、高效的解决方案，是电子设计工程师值得选择的产品。
