输入失调电压(Vos) | 7.5mV | 输入偏置电流(Ib) | 250nA |
工作电压 | 3.5V~30V;1.75V~15V | 输出类型 | 开集;开射 |
输出模式 | MOS;TTL | 每个通道供电电流 | 7.5mA |
工作温度 | 0℃~+70℃ |
LM311DR 产品概述
LM311DR是德州仪器(Texas Instruments)推出的一款高性能比较器,广泛应用于各类电子设备的信号处理与自动化控制系统。作为一种通用型比较器,LM311DR具有出色的电气特性和灵活的应用范围,尤其适用于需要高精度比较和快速响应的场合。
基础参数和电气特性
LM311DR支持的供电电压范围为3.5V至30V,或±1.75V至15V,使其在多种电源条件下均能稳定工作。其输入补偿电压最大值为7.5mV(在±15V条件下),有效地降低了比较器由于输入偏差而造成的误动作,同时其输入偏置电流最大值仅为0.25µA,这意味着在静态状态下几乎不会对输入信号造成显著影响。静态电流达到最大值7.5mA,其设计使得该器件在实施复杂信号处理时,能够有效降低功耗,保证系统整体的能效。
LM311DR具备MOS,开路集电极和开路发射极输出特性,能够满足不同应用的输出需求。其TTL输出状态兼容性使得与其他数字器件的集成更加方便,得到了广泛的应用。在电路设计中,能够为设计师提供更大的灵活性,支持广泛的逻辑操作及信号传输。
应用场景
LM311DR因其高输入阻抗和宽工作温度范围(0°C至70°C)的特性而非常适合以下应用场景:
信号检测与转换:可以用作电压比较器,尤其在需要阈值检测的电路中,通过比较输入信号与参考电压,实现自动信号检测与响应。
波形整形:通过将输入合理配置,LM311DR可以用作整形电路,转换非规则信号为方波输出,适用于时钟信号的生成及数据传输。
电流监测:作为电流监测工具,LM311DR能帮助设计师在电源电路中实现过流保护,提高电路的可靠性。
温度监控:在温度传感器应用中,LM311DR可以通过对温度传感器信号的比较与处理,实现温度的报警及控制,尤其适合用于家庭和工业温控系统。
封装与安装

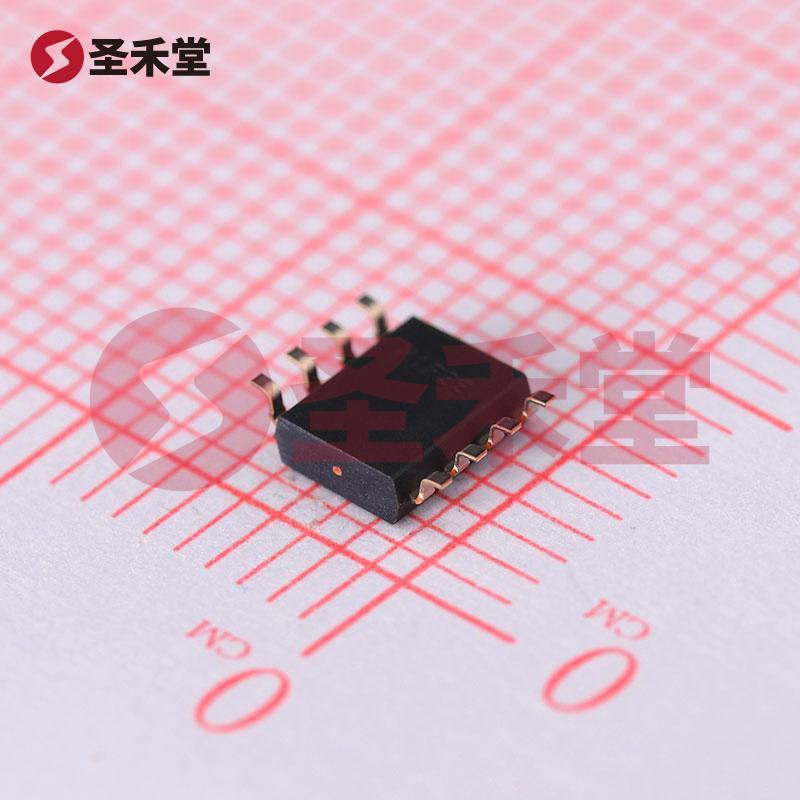

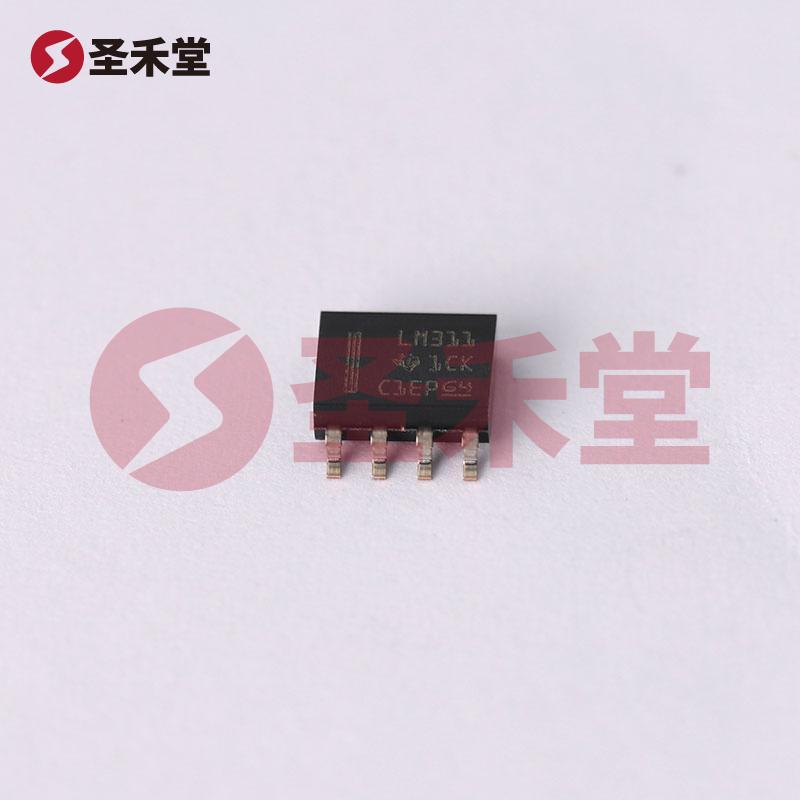

LM311DR采用8-SOIC(表面贴装型)封装,尺寸为0.154"(3.90mm宽),适合各种紧凑型电子设备中进行安装。表面贴装式设计使得LM311DR能够在高速自动化生产中轻松被焊接,降低装配成本,提高生产效率。其小巧的体积让它在空间有限的设备中表现出优越的适应性。
总结
总体来看,LM311DR是功能强大且灵活的比较器,凭借其优异的电气性能、宽广的适用电源范围和多样的输出方式,成为各类电子产品中的核心组件。德州仪器的信誉和持续的技术支持,更是使得该产品在市场中的竞争力不断增强。无论是用于工业应用还是消费电子产品,LM311DR都能为工程师提供高效、可靠的解决方案。
