MIC5209-5.0YM-TR

MIC5209-5.0YM-TR 产品概述

MIC5209-5.0YM-TR是一款由美国微芯科技（Microchip Technology Inc.）推出的高性能线性稳压器（LDO）。这款稳压器具有多种特性，使其在多个应用场景中表现出色，尤其是在需要稳定5V输出的设备中。以下是对该产品的详细概述。

基本参数

MIC5209-5.0YM-TR的输入电压范围为2.5V至16V，可以确保在多种电源条件下正常工作。其输出电压固定在5V，能够提供高达500mA的输出电流，满足绝大多数电子设备的需求。同时，该产品的静态电流（Iq）为170µA，意味着其在无负载时的低功耗特性，可以有效延长便携性设备的电池寿命。

设计与特性

此款LDO稳压器的设计简洁而高效，具有以下显著特性：

1. 高电源抑制比（PSRR）：MIC5209的PSRR高达75dB（在120Hz下），这意味着它能够有效抑制输入电压变化对输出电压的影响，从而提供非常稳定的电压输出，尤其适用于对电源噪声敏感的应用场合。

2. 过流与超温保护：该稳压器内建有多种保护机制，包括过流保护和超温保护，这确保了在不稳定工作条件下，器件的安全性和可靠性。再加上反向极性保护，这让MIC5209在接线错误的情况下也能保证系统的安全。

3. 工作温度范围宽：其工作温度范围为-40°C至125°C，适合在极端环境条件下工作，特别是工业和汽车应用。

4. 低压降（Low Dropout）：在500mA负载下，最大电压降只有0.6V。这一特点使得该稳压器能够在输入电压接近输出电压时依然保持有效的稳定性，大大提升了其在低压供电场合的适用性。

5. 使能控制功能：MIC5209提供了使能（Enable）控制特性，允许用户根据系统需要灵活地启动和关闭稳压器，进一步提升了系统整体的能效。

封装与应用

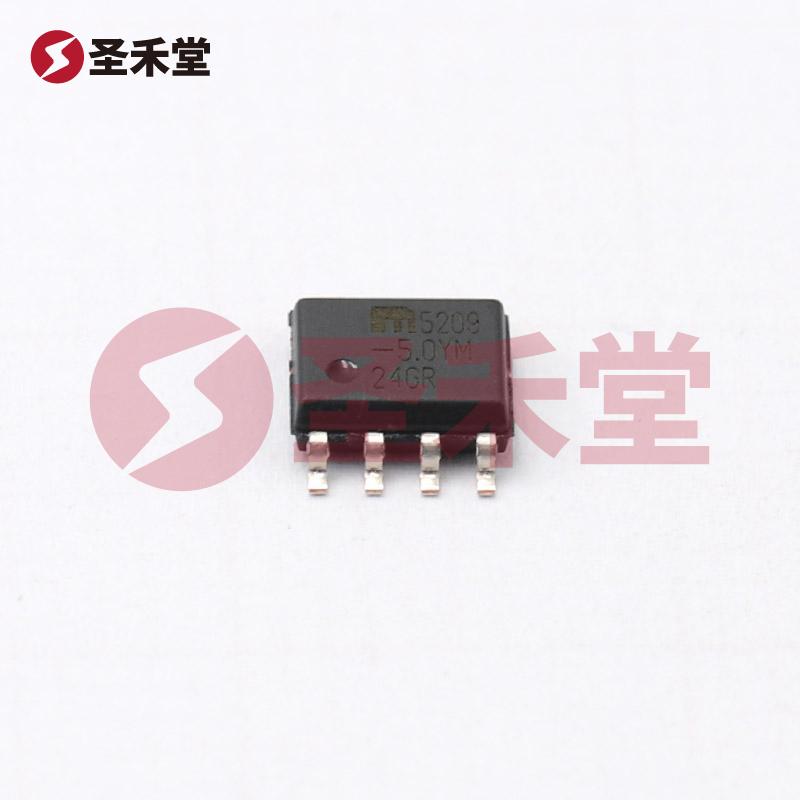

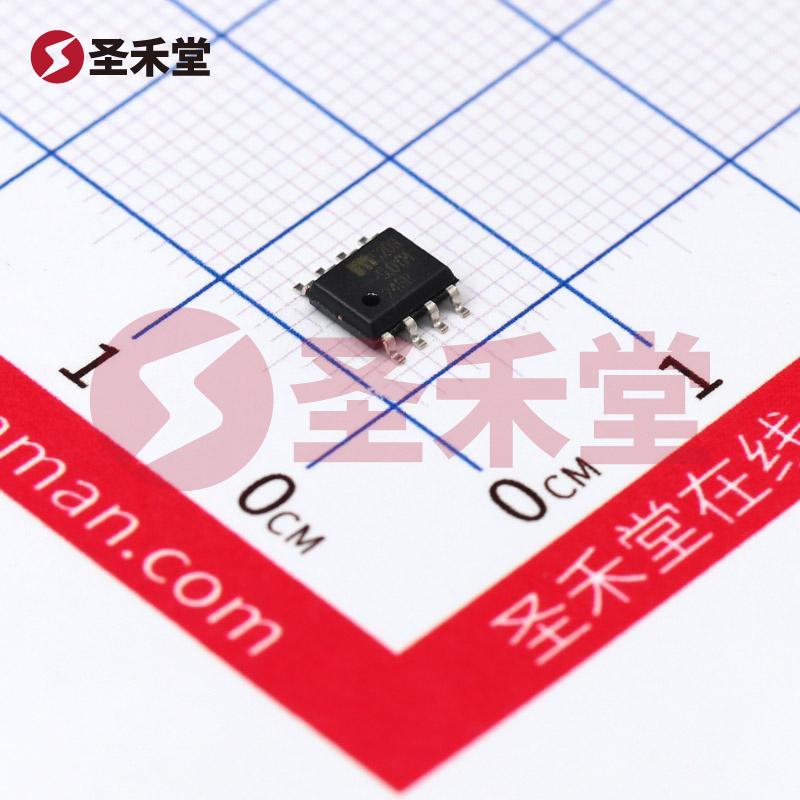

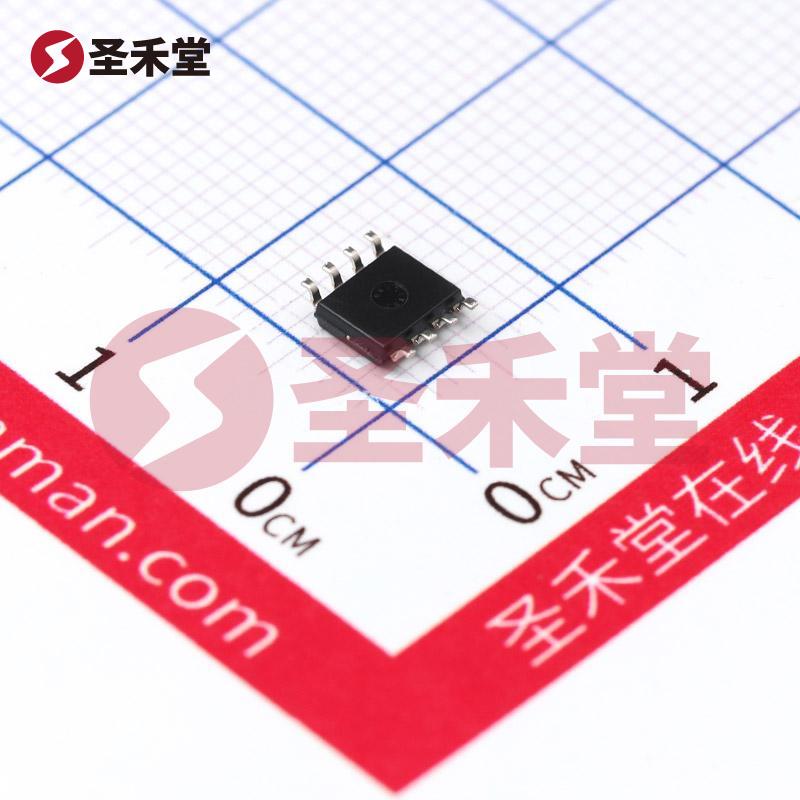

MIC5209-5.0YM-TR采用SOIC-8封装，适合表面贴装，便于在现代电子设备中紧凑布局。其特有的轻薄设计，使其适合广泛的应用场景，包括但不限于：

• 便携式设备：如智能手机、平板电脑和可穿戴设备，要求低功耗和高稳定性。
• 汽车电子：尤其是汽车导航和娱乐系统，能够在较宽的工作温度范围内运行。
• 工业控制与仪器仪表：实时监控和控制系统中，需要稳定和可靠的电源管理解决方案。

总结

综上所述，MIC5209-5.0YM-TR为工程师和设计师在开发和设计高效能电源管理系统时提供了一个卓越的解决方案。其在低静态电流、高PSRR、宽工作温度范围和多种保护机制等方面的优异表现，使其成为工程师在众多应用中的理想选择。无论是在移动设备、汽车电子还是工业控制领域，MIC5209都能有效满足设计需求，助力更高效的电源管理解决方案的实现。
