NTGS4111PT1G

产品概述：NTGS4111PT1G P通道MOSFET

一、基本信息

NTGS4111PT1G是一款高性能的P通道金属氧化物半导体场效应管（MOSFET），由全球知名的电子元器件制造商ON Semiconductor（安森美）生产。该MOSFET适用于各种电子设备中，尤其是在低电压和高电流应用场景下，提供卓越的导通性能和可靠性。

二、主要参数

• 类型：P通道MOSFET

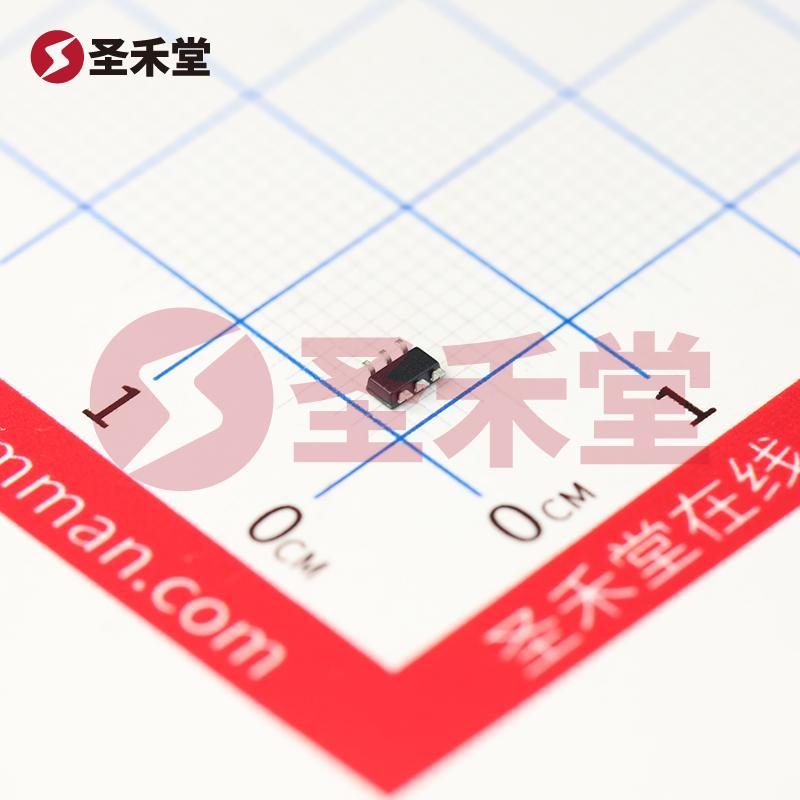

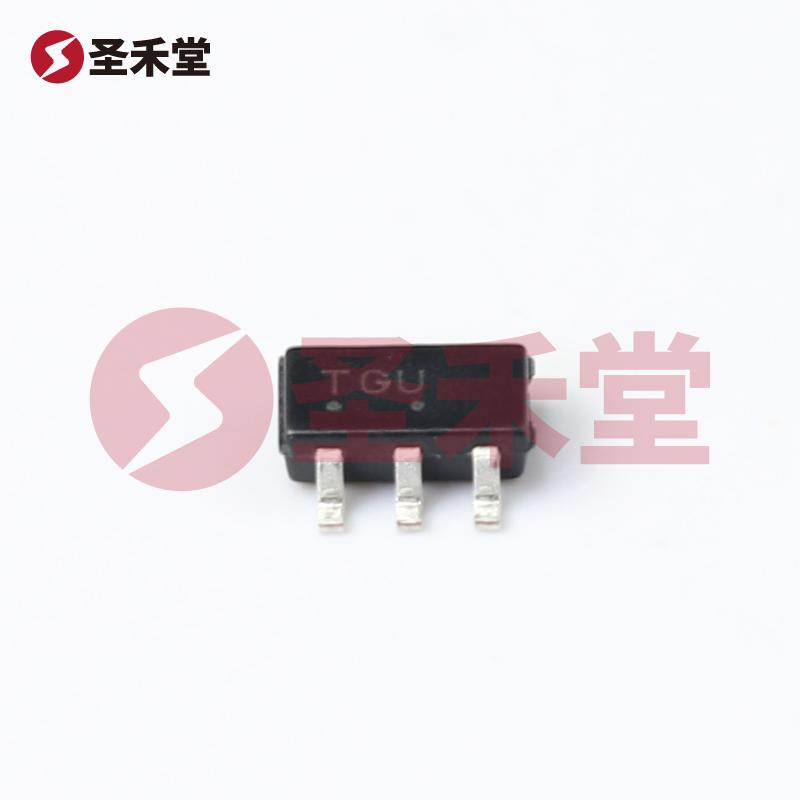

• 封装：TSOP-6（6-TSOP）
• 工作温度范围：-55°C至150°C，适应广泛的工业和消费类电子应用
• 最大漏源电压（Vdss）：30V，适合低压供电系统
• 最大电流（Id）：2.6A（在25°C环境温度下，Ta）
• 最大功耗：630mW，确保高效散热
• 导通电阻（Rds On）：60毫欧（在10V和3.7A时），较低的导通电阻意味着更高的电流通过能力和更低的热损耗

三、电气特性

NTGS4111PT1G的电气特性非常优秀，能够在广泛的工作条件下保持稳定性。其关键电气参数包括：

• 栅源电压（Vgs）范围：±20V，提供了灵活的驱动选择
• 栅极阈值电压（Vgs(th)）：最大值3V（在250µA时），保证MOSFET能够在合理的栅源电压下开启
• 门电荷（Qg）：最大32nC@10V，有助于在高频开关应用中获得较小的开关损耗
• 输入电容（Ciss）：最大750pF@15V，适应快速开关需求

四、应用领域

NTGS4111PT1G广泛应用于以下几个领域：

• 电源管理：作为开关元件，控制电源的导通和断开，优化电源转换效率。
• 负载开关：在电池供电的便携设备中，可用于控制负载，以延长电池寿命。
• 电机驱动：可以用作直流电机的驱动开关，提供强大的控制能力。
• LED驱动：适合高功率LED的驱动控制，提高照明效率。
• 音频放大器：用于音频功率放大器，提升音质和稳定性。

五、设计注意事项

在使用NTGS4111PT1G时，设计人员需考虑以下几点：

• 热管理：虽然其最大功率消耗为630mW，但在高温环境下使用时，合理的散热设计能有效提高器件的可靠性。
• 驱动电压：确保栅源电压及时被施加到元件，防止MOSFET处于亚阈值区域，从而提高开关性能。
• PCB设计：采用合理的PCB布局，减少引线电感，提升开关速度和减少电磁干扰。

六、总结

NTGS4111PT1G是一款功能全面、性能稳定的P通道MOSFET，适合应用于多种需要高效电流控制的电子设计中。其卓越的电气特性、宽泛的工作温度范围及丰富的应用潜力，使其成为电子工程师在设计现代电子产品时的理想选择。选择ON Semiconductor的NTGS4111PT1G，能够帮助您实现更高效、更可靠的电子解决方案。
