FDN8601

FDN8601 产品概述

一、产品背景

FDN8601是一款高性能的N通道MOSFET（场效应晶体管），旨在满足现代电子设备对高功率、高速开关和高效率的需求。这款产品由安森美（ON Semiconductor）公司生产，采用符合表面贴装技术（SMD）的SuperSOT-3封装，凭借其紧凑的外形和出色的电气性能，被广泛应用于各种电子项目，包括电源管理、马达驱动、LED驱动和开关电源等领域。

二、基本参数

FDN8601的主要技术规格如下：

• 漏源电压（Vdss）: 该器件可以承受高达100V的漏源电压，使其适合于高压应用。
• 连续漏极电流（Id）: 在25°C环境温度下，FDN8601的最大连续漏极电流为2.7A，能够满足大多数高功率应用的需求。
• 驱动电压（Vgs）: 器件的最佳驱动电压范围为6V至10V，这样在使用时可以确保在低功耗情况下实现高效开关。
• 导通电阻（Rds(on)）: 在10V的驱动电压下，当漏极电流为1.5A时，最大导通电阻为109毫欧，确保了低功耗和高效率的性能表现。
• 阈值电压（Vgs(th)）: 器件在250µA的引导电流下，其最大阈值电压为4V，这意味着在低于4V的驱动电压下，器件的状态将保持关闭，从而防止意外导通。
• 栅极电荷（Qg）: 在10V的驱动电压下，最大栅极电荷为5nC，使得开关速度快，适用于频率较高的开关应用。
• 输入电容（Ciss）: 器件在50V的Vds下，其输入电容值为210pF，这对于提高开关速率和降低开关损耗具有积极作用。
• 功率耗散（Pd）: FDN8601的最大功率耗散为1.5W，确保其在高负载条件下的稳定性和可靠性。
• 工作温度范围: 该器件的工作环境温度范围广泛，从-55°C到150°C，适用于各种恶劣环境条件。
• 栅极电压（Vgs）最大值: 器件的Vgs最大值为±20V，保证了在高电压应用中能够安全运行。

三、封装与安装

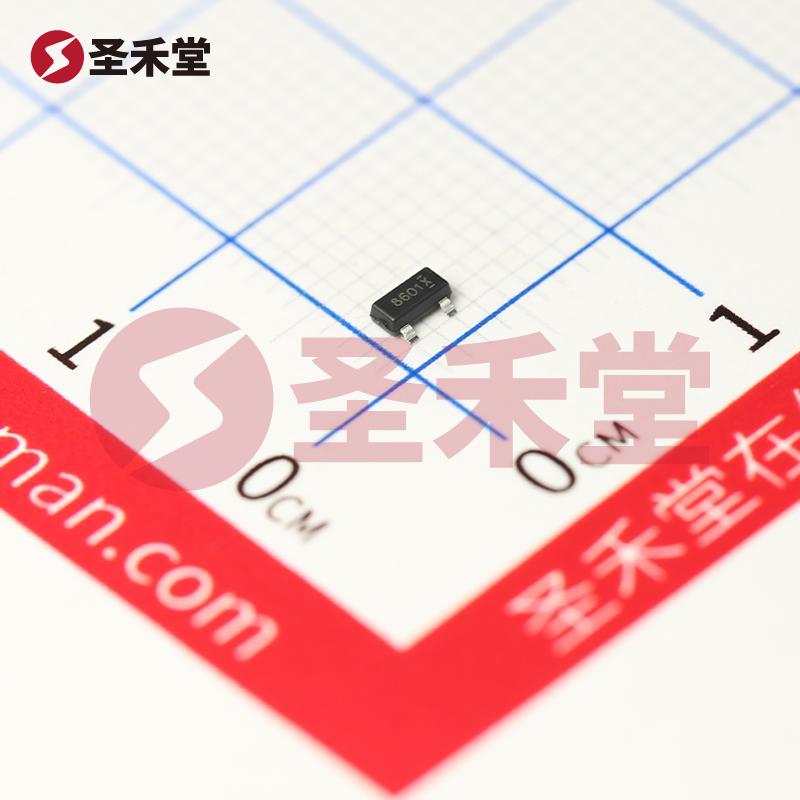

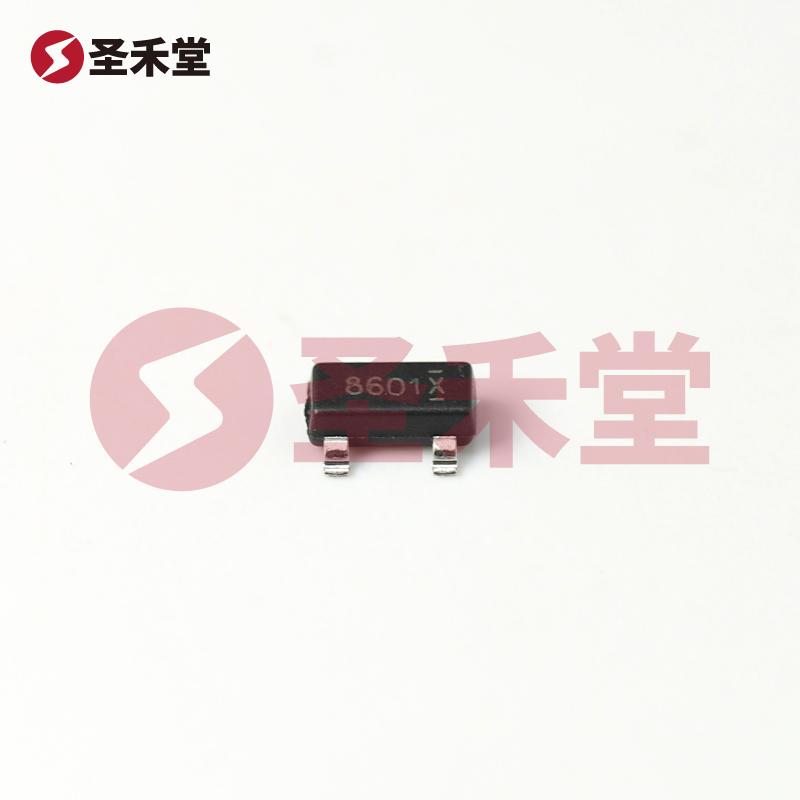

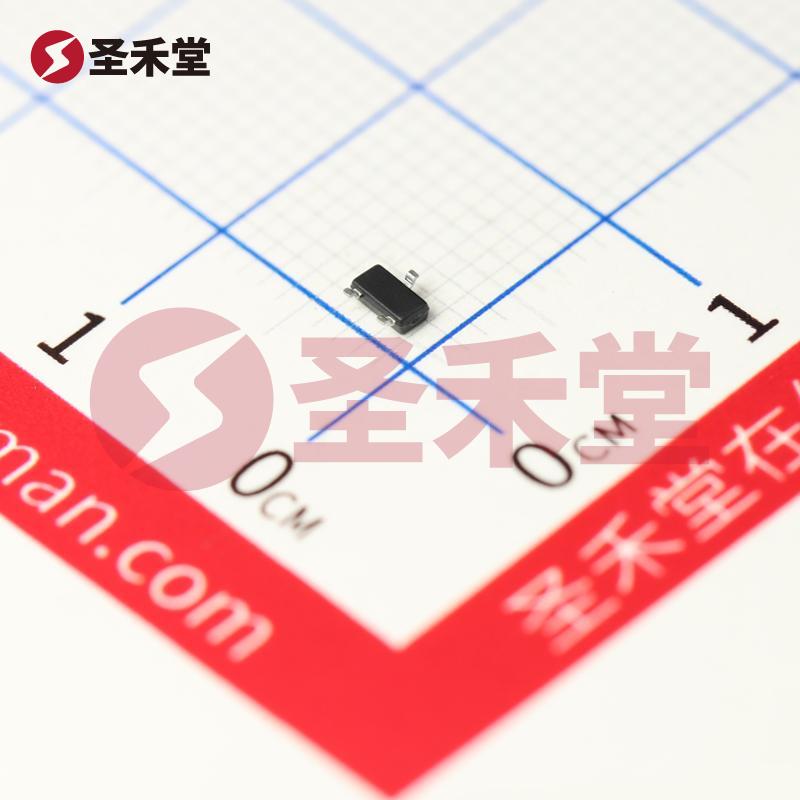

FDN8601采用SuperSOT-3封装，兼容TO-236-3、SC-59和SOT-23-3标准，此封装类型既提高了器件的散热能力，又节省了电路板的空间，非常适合于小型化电子设备。该产品的表面贴装形式使其易于自动化安装，减少了生产成本和时间。

四、应用领域

FDN8601由于其优越的电气特性以及广泛的工作温度范围，非常适合于以下应用场景：

1. 电源管理: 用作开关电源中的功率开关元件，能够有效提高电源转换效率。
2. 灯光控制: 可用于LED驱动电路，在高效开关下，优化照明效果。
3. 电机驱动: 适用于直流电机与步进电机的控制电路，提供快速反应的开关能力。
4. 消费电子: 在移动设备和个人电子产品中作为负载开关，改善功耗表现和提升电池寿命。

五、总结

FDN8601是一款多用途的高品质N通道MOSFET，具有优异的电气性能和可靠性，适合各种现代电子应用，尤其是在高压、高电流和宽温度范围的场合。其紧凑的封装和易于使用的特性，使其在多种技术应用中都具有广阔的市场前景。无论是在电源、驱动还是其他迅速发展的电子领域，FDN8601都展现出强大的适应性和优越性，是工程师们的理想选择。
