NJT4030PT3G

产品概述：NJT4030PT3G PNP 三极管

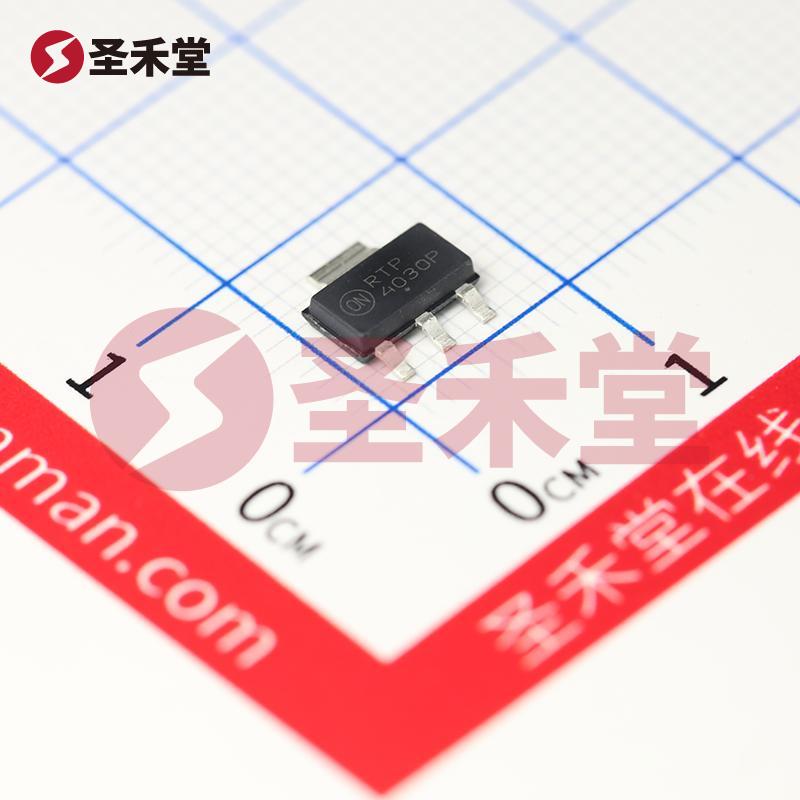

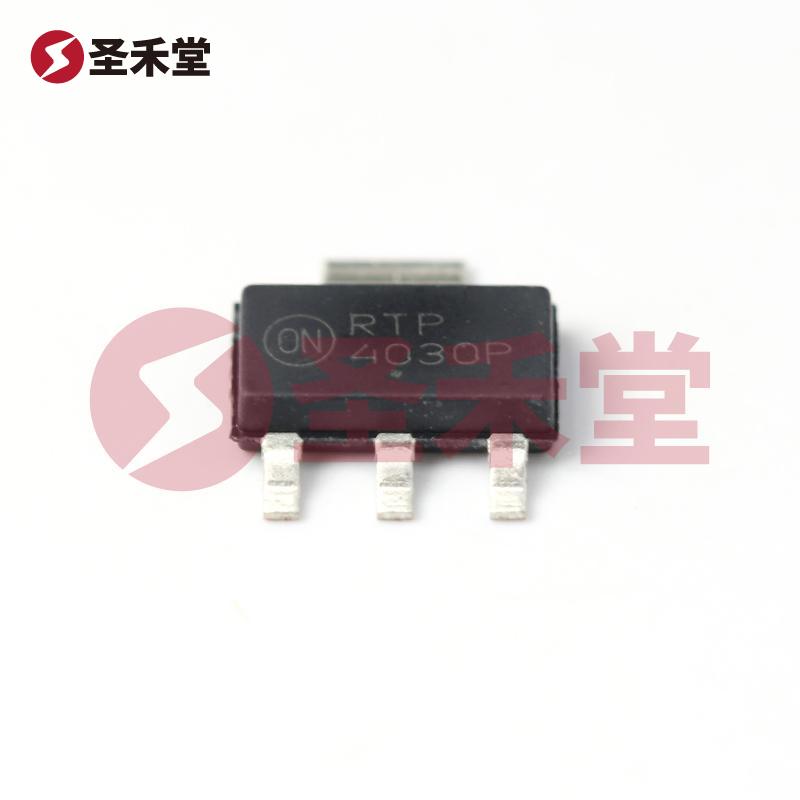

NJT4030PT3G 是一款由 ON Semiconductor 生产的高性能 PNP 型三极管，采用 SOT-223 封装，广泛应用于各种电子电路和设备中，特别适合需要较高电流承载能力和较低饱和压降的应用场景。作为一款表面贴装型 (SMD) 组件，NJT4030PT3G 便于在现代紧凑型电路板中进行布局和焊接，帮助提高生产效率和降低空间需求。

基础特性：

1. 电流和电压规格：

   • 最大集电极电流 (Ic): NJT4030PT3G 能够承载高达 3A 的电流，使其成为高功率应用的理想选择。
   • 集射极击穿电压 (Vceo): 该晶体管具有最高 40V 的电压耐受能力，可以安全地在多种电源电压环境下工作，确保稳定的输出性能。
   • 功率额定值: 其最大功率为 2W，为多种功率放大和切换应用提供了可靠的解决方案。

2. 增益特性：

   • NJT4030PT3G 的直流电流增益 (hFE) 在不同工作条件下至少为 200，尤其在 1A 和 1V 时，确保大接收信号能够得到有效放大，进而提供更高的驱动能力。这一特性使其在组合电路和放大器设计中成为极具吸引力的选择。

3. 饱和压降：

   • 在 300mA 和 3A 的集电极电流条件下，最大饱和压降 (Vce(sat)) 为 500mV，显示出该晶体管在高电流操作下依然保持低功耗性能，有效减少能量损耗，并在一定程度上提高系统的整体效率。

4. 低集电极截止电流：

   • 集电极截止电流的最大值为 100nA（ICBO），这意味着在关闭状态下器件几乎不消耗电流，非常适合于低功耗电路设计，特别是在待机模式下的设备。

5. 频率响应：

   • NJT4030PT3G 的跃迁频率可达 160MHz，适合实现良好的频率特性，包括快速开关和高频放大器的设计需求，特别是在 RF 和信号处理应用中尤为关键。

工作温度和环境适应性：

NJT4030PT3G 的工作温度范围从 -55°C 到 150°C，能够在极端环境条件下稳定工作。这一广泛的温度适应性使其适合航空航天、汽车电子、工业自动化以及其他需要高可靠性和耐久性的应用场景。

应用领域：

NJT4030PT3G 主要应用于以下几个领域：

• 功率放大器：其高功率和高增益特性使其适用于音频放大器和射频放大器设计。
• 开关电路：在各种开关电路中可作为开关元件，控制较高功率的负载。
• 线性稳压器：可结合其他元件构成线性稳压电源，为集成电路等提供稳定的供电。
• 信号调理：由于其良好的频率响应特性，可以在信号处理链中用于信号放大，尤其是在快速数据传输和通信系统中。

封装与安装：

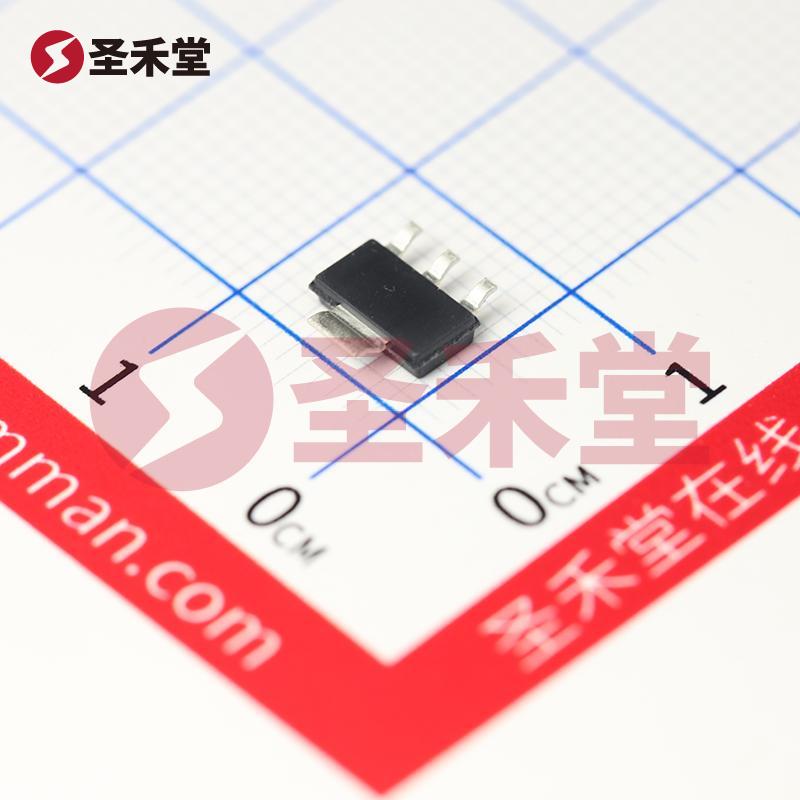

NJT4030PT3G 采用 SOT-223 封装，适合表面贴装 (SMD) 技术，提供方便的焊接和安装方式。SOT-223 封装不仅仅提升了散热性能，其紧凑的尺寸也使其成为现代电子产品小巧设计的重要组成部分。

结论：

综上所述，NJT4030PT3G 是一款高性能的 PNP 三极管，具备优秀的电流承载能力、低饱和压降与高频率响应，适合多种高功率及信号处理应用。其广泛的温度工作范围和出色的电气特性，确保在各种环境中长期稳定运行。无论是在电路设计的初期阶段選擇元器件时，还是在现有设备的修改中，NJT4030PT3G 都是一个值得考虑的理想选择。
