MC74AC04DR2G 产品概述

产品简介

MC74AC04DR2G 是一款由安森美（ON Semiconductor）生产的高性能反相器，具备六个独立通道，采用表面贴装型（SMD）封装，封装类型为14-SOIC。这款器件以其优异的电气性能和广泛的应用范围，被广泛应用于数字电路中，例如数据处理、信号转换及逻辑运算等。

主要特点

• 电压供电范围： MC74AC04DR2G 具有广泛的电压供电范围，从2V到6V，确保其在多种电源电压下稳定工作。
• 逻辑电平兼容性： 逻辑高电平范围为2.1V至3.85V，逻辑低电平范围为0.9V至1.65V，使其能够与多种逻辑电平环境兼容，从而适应不同的应用需求。
• 高电流输出能力： 每个通道的输出电流能力可达24mA，适合驱动多种负载，适应多样的负载需求。
• 超低静态电流： 最大静态电流为4µA，有助于降低功耗，延长电池供电设备的工作时间。
• 快速传播延迟： 在5V、50pF的条件下，最大传播延迟为7ns，保证了器件在高速应用中的性能稳定性。

工作环境

MC74AC04DR2G 适应于-40°C到85°C的工作温度范围，能够在苛刻的环境条件下可靠工作，适用于汽车、工业、消费电子等多种应用场合。此外，由于其低功耗特性，MC74AC04DR2G特別适合用于功耗敏感的应用，如便携式设备。

电气特性

1. 逻辑类型： 反相器
2. 输入通道数量： 6个
3. 输出高、低电流： 各24mA
4. 最大静态电流： 4µA
5. 工作温度范围： -40°C至85°C
6. 传播延迟： 7ns @ 5V, 50pF

应用领域

得益于其优异的性能，MC74AC04DR2G广泛应用于以下领域：

• 数据通信： 在数据传输和信号处理其中，用于信号的反转，保证信号的完整性。
• 逻辑电路设计： 作为基础的逻辑组件，在构建复杂逻辑电路时，反相器是构建与门、或门等逻辑电路的基础。
• 嵌入式系统： 在各种嵌入式设备中，作为状态指示或信号转换器件，MC74AC04DR2G帮助进行数据处理和通信。
• 汽车电子： 利用其耐高温特性，适合于汽车中的电子控制单元（ECU）和其他车载应用。

封装信息

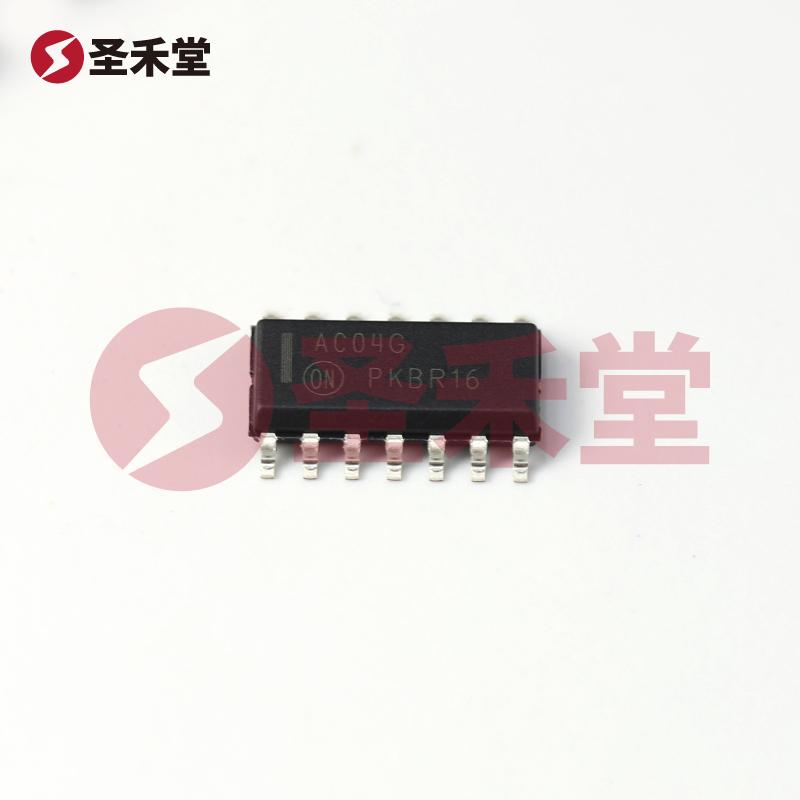

MC74AC04DR2G采用了14-SOIC封装结构，宽度为3.90mm（0.154英寸），这种类型的封装对于表面贴装设备来说，能够有效节省空间，并简化贴装工艺，适用于高速自动化生产。

总结

MC74AC04DR2G是一款性能卓越、环保节能的反相器，凭借其强大的特性和广泛的应用领域，成为电子工程师设计电路的重要选择。无论是在高频逻辑操作，还是在低功耗应用中，MC74AC04DR2G都是一个理想的解决方案，能有效满足现代电子产品日益增长的性能需求。
