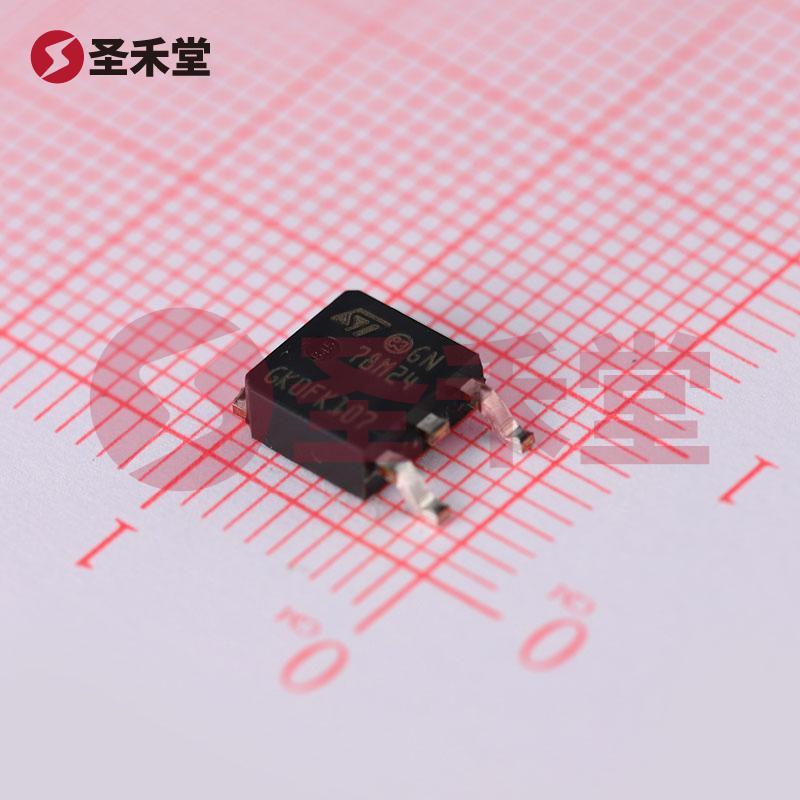

L78M24CDT-TR 产品实物图片
L78M24CDT-TR 产品实物图片
商品图片1

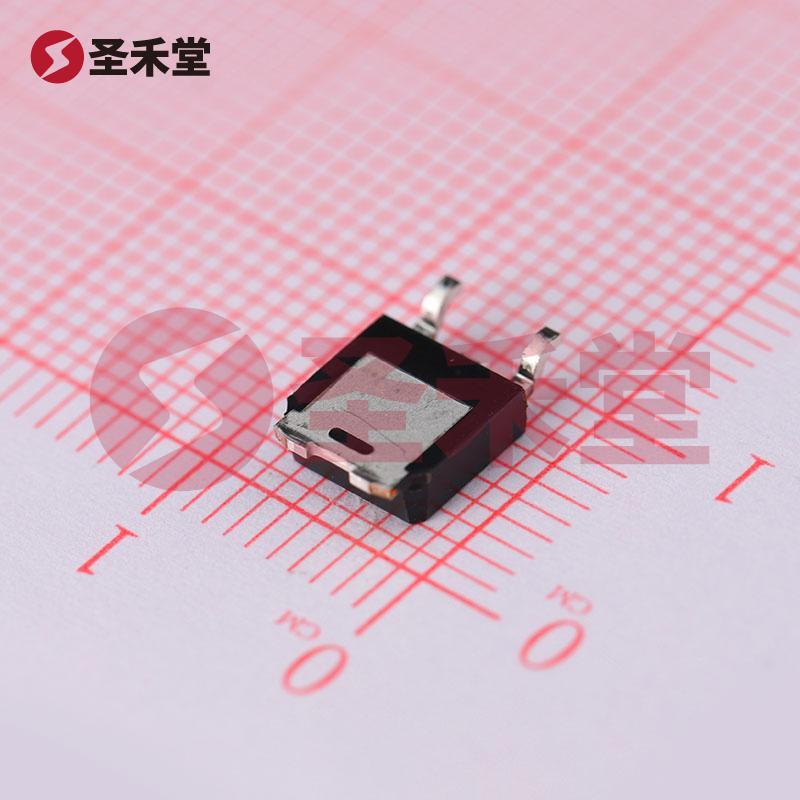

商品图片2

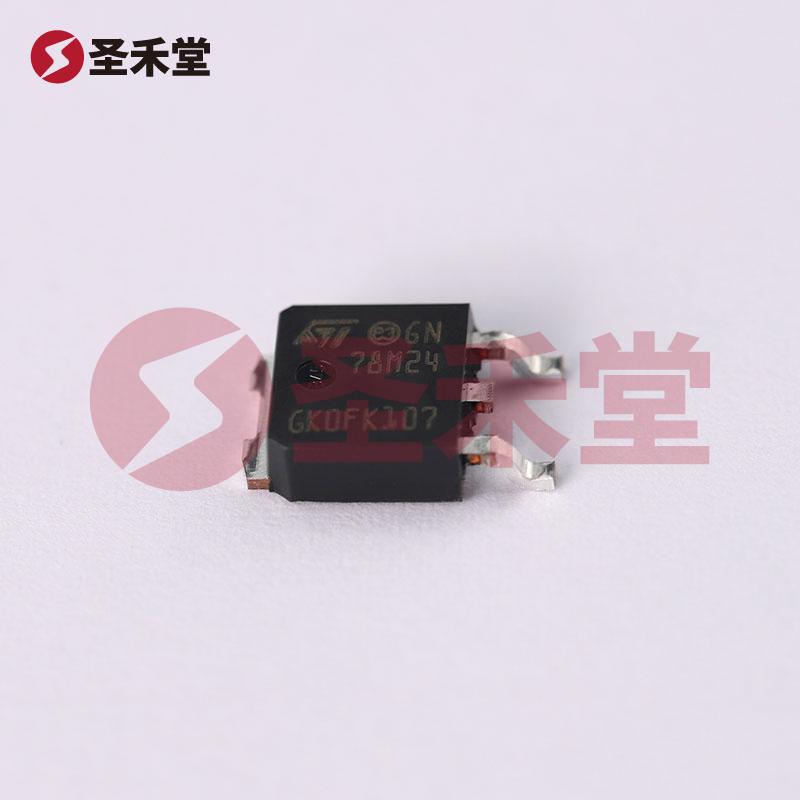

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

L78M24CDT-TR

商品编码: BM0000281399
品牌 :
ST(意法半导体)
封装 :
DPAK
包装 :
编带
重量 :
0.475g
描述 :
线性稳压器(LDO) 固定 40V 500mA 24V TO-252-2(DPAK)
库存 :
17545(起订量1,增量1)
批次 :
24+
数量 :
X
1.23
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.23
--
100+
¥0.947
--
1250+
¥0.802
--
2500+
¥0.68
--
37500+
产品参数
产品手册
产品概述

L78M24CDT-TR参数

输出类型固定最大输入电压40V
输出电流500mA输出配置
稳压器数1PSRR/纹波抑制50dB(120Hz)
输出电压(最小值/固定值)24V压降(最大值)2V @ 350mA(typ)
工作温度0°C ~ 125°C电压 - 输入(最大值)40V
电压 - 输出(最小值/固定)24V电流 - 输出500mA
电流 - 静态 (Iq)6mAPSRR50dB(120Hz)
保护功能过流,超温,短路安装类型表面贴装型
封装/外壳TO-252-3,DPak(2 引线 + 接片),SC-63供应商器件封装DPAK

L78M24CDT-TR手册

L78M24CDT-TR概述

产品概述:L78M24CDT-TR 线性稳压器

1. 产品简介

L78M24CDT-TR 是意法半导体(STMicroelectronics)推出的一款固定输出电压的线性稳压器,具有优异的性能和广泛的应用场景。作为一款可靠的低压差(LDO)稳压器,L78M24CDT-TR 以 24V 的输出电压供应,最大输入电压为 40V,输出电流可达到 500mA,适用于各种电子设备的电源管理。

2. 基本参数

L78M24CDT-TR 的主要参数如下:

  • 输出类型:固定
  • 最大输入电压:40V
  • 输出电流:500mA
  • 输出电压:24V
  • 压降(最大值):2V @ 350mA (典型值)
  • 静态电流(Iq):6mA
  • PSRR(纹波抑制):50dB(在 120Hz)
  • 保护功能:过流、超温、短路
  • 工作温度范围:-0°C 至 125°C
  • 封装类型:TO-252-2 (DPAK)

3. 性能特点

  • 稳定性高:L78M24CDT-TR 在应用中提供稳定的输出电压,能够有效抵抗输入电压波动及负载变化,确保电子设备可靠运行。
  • 过流与短路保护:内置多重保护功能,使其在出现短路或过载状况时能自动进入保护状态,防止损坏,提高系统的安全性。
  • 低压差设计:该稳压器在 350mA 的输出电流条件下,最大压降仅为 2V,使得在较接近输入电压时仍能维持稳定的输出,带来更高的转换效率。

4. 应用场景

L78M24CDT-TR 具备高输入电压和良好的输出电流特性,非常适合于以下应用场景:

  • 工业控制:用于自动化设备的电源模块,确保稳定的控制信号。
  • 消费电子:如音视频设备、便携式电子产品的电源转换器。
  • 通讯设备:适合路由器、交换机及各类信号处理设备的电源供应。
  • 医疗设备:确保用于医疗监控及成像设备中的稳定电源,保证其可靠性及安全性。

5. 安装与封装

L78M24CDT-TR 采用 DPAK(TO-252)封装,适合表面贴装(SMD)技术,便于在小型化电子产品中的应用。DPAK 封装不仅提供了优越的热性能,有助于散热,还能在空间有限的设计中提供灵活、高效的布局。

6. 总结

L78M24CDT-TR 线性稳压器不仅提供 24V 的稳定输出电压,还具有多重保护功能,确保用户设备的安全性。其高性能特性、低压差设计和广泛的应用适用性,使其成为现代电子设计中不可或缺的电源管理组件。无论是在工业控制、消费电子还是其它多种应用场景中,L78M24CDT-TR 都能提供可靠的解决方案,助力高效能和高稳定性的电子系统设计。

更多信息和具体应用建议,用户可以参考意法半导体的官方文档和数据手册,以获取详细参数和设计指南。
