MC34063ABD-TR
MC34063ABD-TR参数
| 输出电压（最小值/固定） | 1.25V | 输出电压（最大值） | 38V |
| 可输出电流 | 1.5A (Switch) | 开关工作频率 | 100kHz |
| 输出类型 | Adjustable | 输出电压的路数 | 1 |
| 最小输入电压 | 3V | 最大输入电压 | 40V |
| 电源拓扑结构 | Buck, Boost | 同步整流与否 | No |
| 功能类型 | Step-Up, Step-Down | 输出配置 | Positive or Negative |
| 功能 | 升压，降压 | 拓扑 | 降压，升压 |
| 输出数 | 1 | 电压 - 输入（最小值） | 3V |
| 电压 - 输入（最大值） | 40V | 电压 - 输出（最小值/固定） | 1.25V |
| 电压 - 输出（最大值） | 38V | 电流 - 输出 | 1.5A（开关） |
| 频率 - 开关 | 33kHz | 同步整流器 | 无 |
| 工作温度 | -40°C ~ 85°C（TA） | 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） | 供应商器件封装 | 8-SO |
MC34063ABD-TR手册
MC34063ABD-TR概述
MC34063ABD-TR 产品概述
一、产品简介
MC34063ABD-TR是一款高性能的DC-DC转换器，广泛应用于电源管理领域。该芯片能够实现升压（Boost）和降压（Buck）两种模式，具备可调的输出电压范围，以及相对较大的输出电流能力，使其成为各种电子设备供电的理想选择。其输出电压可以在1.25V到38V之间可调，最大支持输出电流为1.5A（开关）。MC34063ABD-TR特别适合于便携式电子产品、汽车电子以及各种低功耗设备。
二、主要特性
宽广的输入电压范围：该芯片支持3V至40V的输入电压，满足了不同电源环境下的使用需求。
调节输出电压：输出电压范围为1.25V至38V，可以通过外部电阻器进行调节，适应不同负载的电压需求。
输出电流能力：MC34063ABD-TR可以提供高达1.5A的输出电流，适合驱动各类负载。
开关频率：其开关工作频率为100kHz，这一特性使其在效率和热管理方面表现优异，有助于降低设计电路的复杂性。

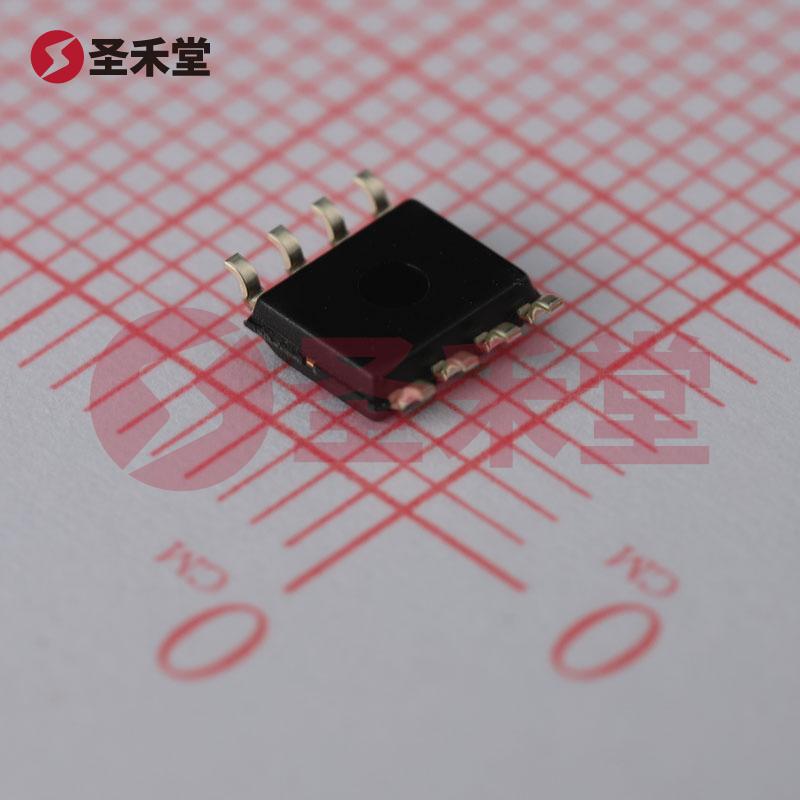

封装类型与尺寸：该器件采用SOIC-8表面贴装封装，尺寸小巧，适合于空间受限的应用环境。
工作温度范围：该器件可以在-40°C至85°C的广泛温度范围内正常工作，保证了其在不同环境条件下的可靠性。
非同步整流技术：MC34063ABD-TR不支持同步整流，这使得其电路设计更加简单，同时也降低了成本。
三、应用场景
MC34063ABD-TR适用于多种应用，包括但不限于：
电池供电的设备：在电池电压降低的情况下，该芯片可以将电池电压升高至工作所需的电压水平，确保设备正常工作。
LED驱动器：通过调节输出电压，可以为LED灯提供合适的驱动电流，从而实现更为稳定的照明效果。
汽车电子：在汽车电源系统中，MC34063ABD-TR可以作为降压转换器，将高电压降低到低电压，为汽车内部电子设备供电。
手持式设备：由于其较高的输出功率和可调输出电压能力，非常适合用于手持式电子设备的电源管理。
四、设计与注意事项
在设计电路时，用户需关注以下几个方面：
输入与输出电容的选择：为了确保稳定的输出电压和良的转换效率，选择适当容量和类型的输入输出电容是至关重要的。
功率损耗与散热设计：由于开关产生的功率损耗，合理的散热设计对于维持芯片的长期工作稳定性十分重要。
外部电阻的选择：通过选择合适的电阻，用户可以方便地调节输出电压。应注意电阻的功率额定值，以防过载。
PCB布局：良好的PCB设计对MC34063ABD-TR的性能有显著影响，尤其是电源和接地层的设计应尽量减小干扰，提高抗噪声能力。
五、总结
总的来说，MC34063ABD-TR集成了升压和降压的功能，广泛适用于各种电源管理需求。凭借其可调输出、出色的电流输出能力、以及宽广的输入电压范围，该芯片为设计工程师提供了极大的灵活性，能够轻松应对不同应用的挑战。无论是在消费电子、工业设备，还是在汽车电子领域，MC34063ABD-TR都是一个值得信赖的解决方案。
