EL1018(TA)-VG
EL1018(TA)-VG参数
| 通道数目 | 1 | 隔离电压 | 5000Vrms |
| 输出电压(最大) | 80V | 输出电流(Max) | 50mA |
| 产品类型 | 晶体管输出 | 通道数 | 1 |
| 电压 - 隔离 | 5000Vrms | 电流传输比（最小值） | 130% @ 5mA |
| 电流传输比（最大值） | 260% @ 5mA | 接通 / 关断时间（典型值） | 4µs，3µs |
| 上升/下降时间（典型值） | 2µs，3µs | 输出类型 | 晶体管 |
| 电压 - 输出（最大值） | 80V | 电流 - 输出/通道 | 50mA |
| 电压 - 正向 (Vf)（典型值） | 1.45V | 电流 - DC 正向 (If)（最大值） | 60mA |
| Vce 饱和压降（最大） | 300mV | 工作温度 | -55°C ~ 110°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | 4-SMD，鸥翼 |
| 供应商器件封装 | 4-SOP（2.54mm） |
EL1018(TA)-VG手册
EL1018(TA)-VG概述
EL1018(TA)-VG 产品概述
基本信息

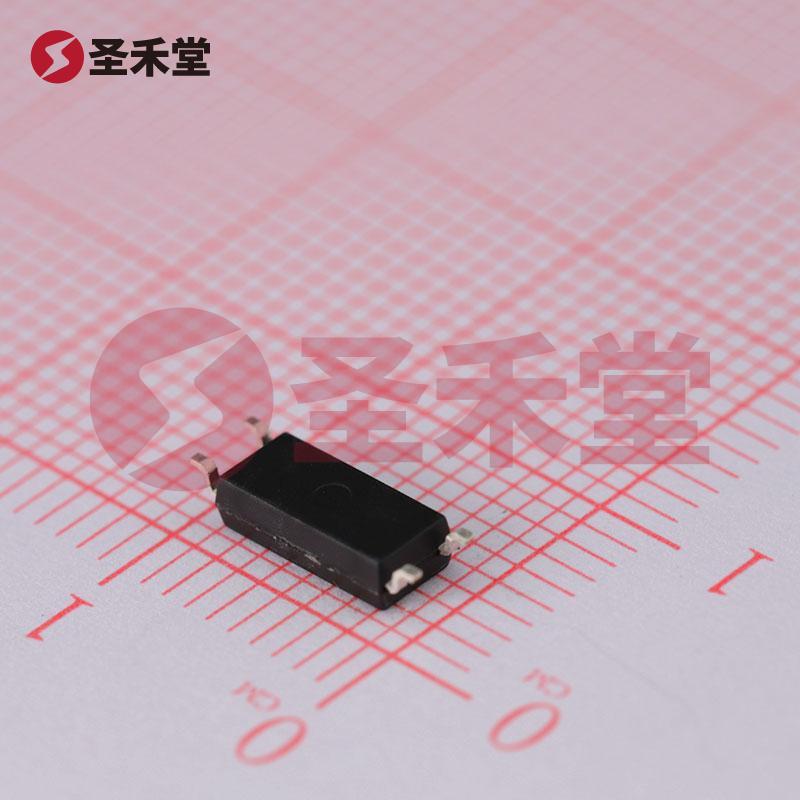

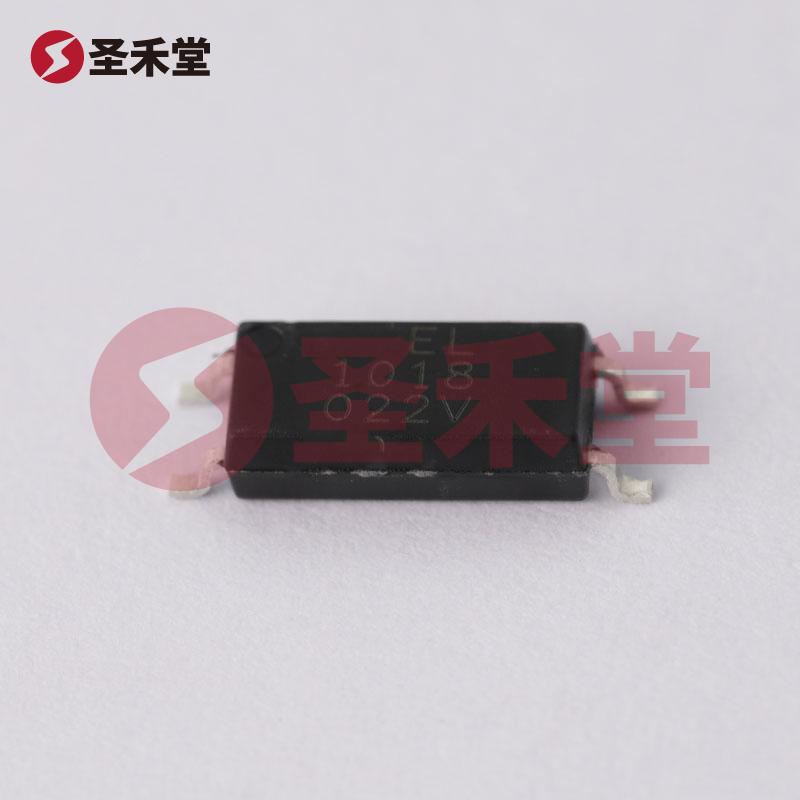

EL1018(TA)-VG 是由台湾亿光（EVERLIGHT）推出的一款高性能的晶体管输出光耦合器，专为需要高电压隔离和快速开关响应的应用而设计。该产品采用4-SOP（2.54mm）封装，具有优异的性能参数，广泛应用于工业控制、自动化设备、高压电源、音频应用等领域。
主要参数
通道数目：EL1018(TA)-VG 仅提供一个通道，简化了电路设计，适合于需要单通道光耦的电子产品。
隔离电压：设备支持高达5000Vrms的电气隔离，确保信号传输的同时有效防止地环电流和其他干扰。
输出电压与电流：最大输出电压为80V，最大输出电流为50mA，使其在高压环境下依然保持良好的工作效率。
电流传输比：在5mA的输入电流下，EL1018(TA)-VG的电流传输比最小为130%，最大可达260%。这一特性能确保在低投入条件下实现高效输出，是设备节能设计的理想选择。
快速响应时间：典型的接通/关断时间分别为4µs和3µs，优越的上升和下降时间（分别为2µs和3µs）使其适合于高频开关应用，降低系统延迟。
工作温度范围：设备的工作温度范围极广，从-55°C 到 110°C，这使得EL1018(TA)-VG在各种极端环境下均能稳定工作，适应性极强。
电压正向与直流电流：典型的正向电压为1.45V，最大直流正向电流为60mA。同时，Vce饱和压降最大为300mV，这意味着良好的导通性能，能够有效降低功耗。
应用场景
EL1018(TA)-VG广泛应用于多种场景。工业控制领域，比如电机驱动和自动化系统中，通常需要将控制信号与高电压信号隔离以保护微控制器和其他敏感元件；在开关电源和电流检测电路中，光耦合器的高电压隔离特性能够有效防止高压对系统的影响。同时，由于其快速的响应时间和高传输比，EL1018(TA)-VG也适用于数据通信和信号分析等高频应用。
总结
EL1018(TA)-VG的设计兼顾了高隔离电压、快速响应、低功耗和广泛的工作温度范围，这些特性使其成为各种电气应用中的优选光耦合器。无论是在复杂的工业控制系统还是在需要高安全性的消费电子产品中，该设备都能提供卓越的性能和可靠性，助力设计师实现更安全、更高效的电子产品开发。
凭借其优秀的性能参数和广泛的适用性，EL1018(TA)-VG成为现代电子设计中不可或缺的一个重要元件，推动了各行业的创新与发展。
