WSL2512R0250FEA

WSL2512R0250FEA 产品概述

一、产品简介

WSL2512R0250FEA是一款高性能的贴片电阻，专为需要高精度和高稳定性的应用场合而设计。其功率等级为1W，电阻值仅为25mΩ，这种低电阻值的特性使其非常适合电流检测和功率监测等应用场景。该产品符合汽车级别标准(AEC-Q200)，有效保证了其在各种恶劣环境下的可靠性，能够承受严苛的工作条件。

二、核心特点

1. 低电阻特性：25mΩ的电阻值使得WSL2512R0250FEA特别适合用于电流检测，不仅可以有效降低功耗，同时能够提高电流感应的精确度。

2. 耐硫性：该元件的耐硫特性增强了其在汽车及其他工业应用中的可用性，它能够抵抗环境中硫化物的腐蚀，从而确保长期稳定工作。

3. 工作温度范围：其工作温度范围广泛，从-65°C到170°C，这使其在极端温度条件下也能够保持优良的性能，适合汽车电子、电力管理、工业控制等领域。

4. 小尺寸：WSL2512R0250FEA的尺寸为0.250"长x 0.125"宽（约6.35mm x 3.18mm），最大安装高度仅为0.035"（0.89mm）。这种小尺寸设计使其适合在空间有限的电路板上使用，能够提高设备的整体集成度。

5. 温度系数：其温度系数为±75ppm/°C，意味着其电阻值在不同温度下变化极小。这种特性对于需要高稳定性的精密电子设备尤为重要，确保电路的稳定性和可靠性。

6. 直流电流检测：适用于多种应用场景下的电流检测，如电池管理系统、电源监控等，能够为电子设备提供实时电流数据，帮助提升能效与安全性。

三、封装与安装

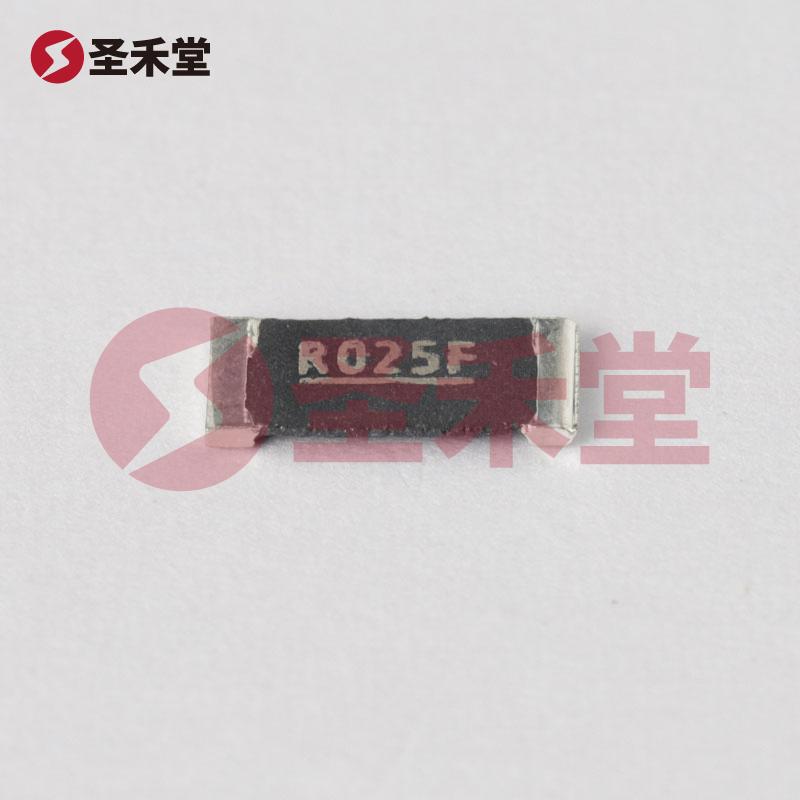

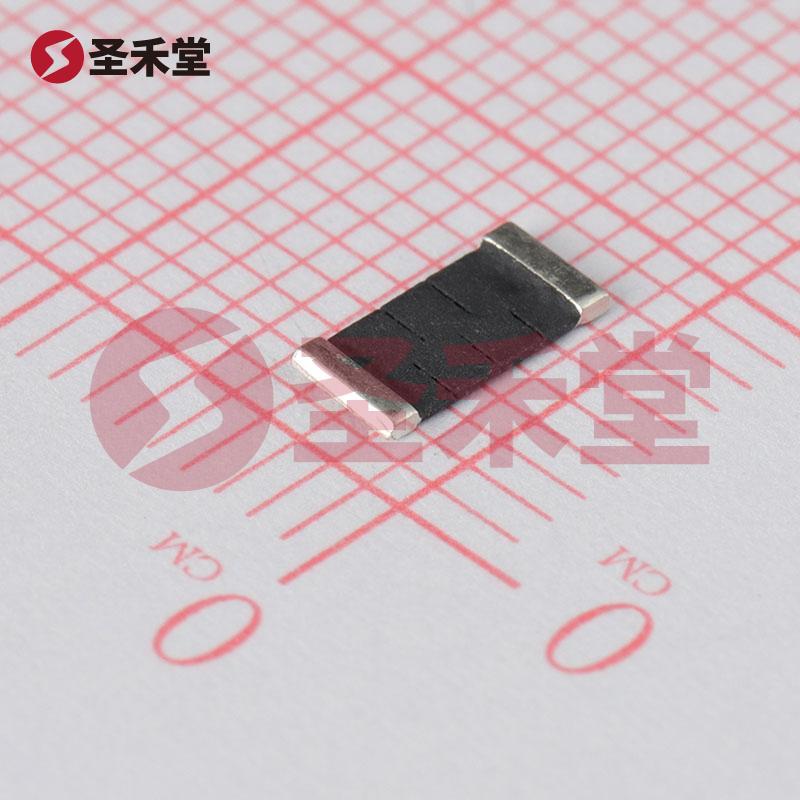

WSL2512R0250FEA采用2512封装设计，方便贴片自动化焊接工艺。其两端的焊接脚设计使得电阻的安装和替换都非常方便，适合大规模生产的需求。由于其超薄的高度，增强了整个电路板的设计灵活性，并极大地降低了整个产品的厚度。

四、应用场景

WSL2512R0250FEA广泛应用于以下领域：

• 汽车电子：如动力系统监控，电池管理和能量回收系统，通过电流检测提高效率和安全性。
• 工业自动化：在电机驱动系统中的电流监测，确保设备稳定运行，防止过载。
• 消费电子：用于高性能电源模块与充电设备中，以监测电源输出。
• 电力管理：适用于智能家居和其他能效监控系统中，用于实时监控电力消耗和负载情况。

五、结论

WSL2512R0250FEA贴片电阻是集低电阻、高功率与高稳定性于一体的理想电子元件，特别适用于对电流监测有高要求的各种应用场景。凭借其耐硫、汽车级别的认证及广泛的工作温度范围，WSL2512R0250FEA不仅能满足现代电子设备在性能和可靠性上的需求，同时也为未来的发展提供了无限可能性。
