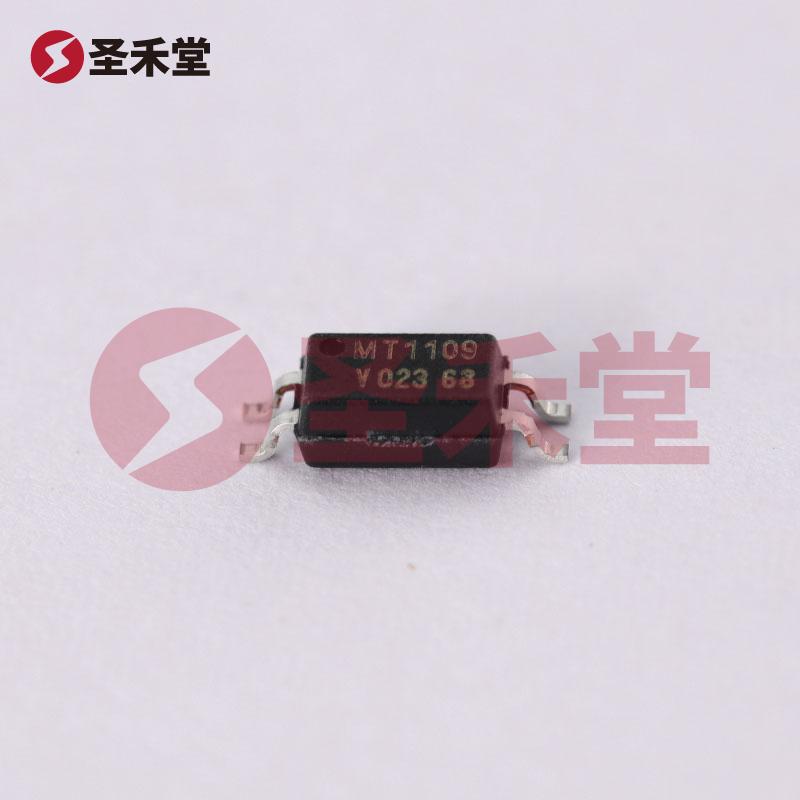

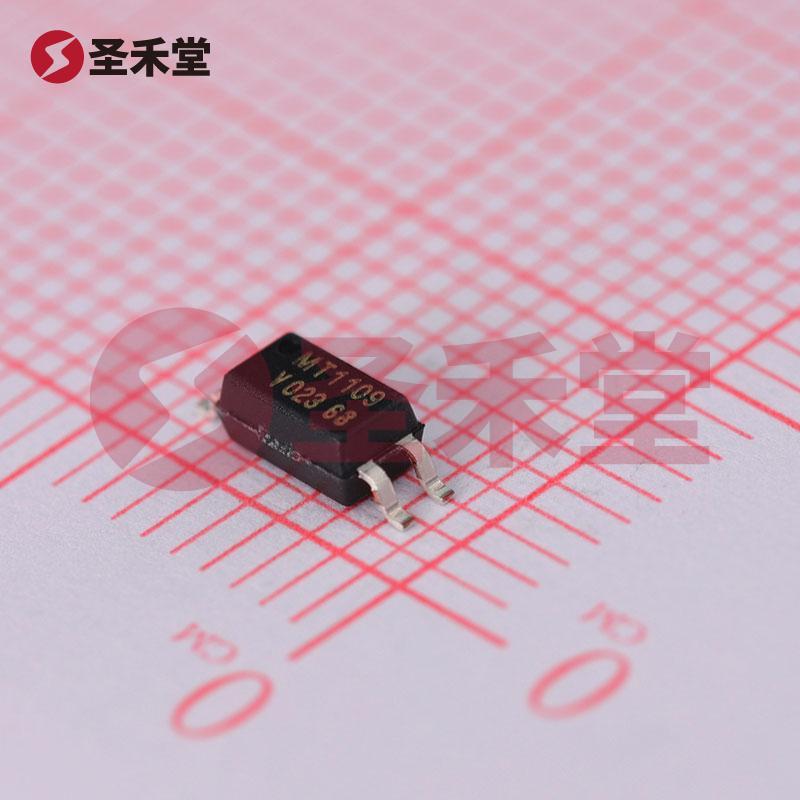

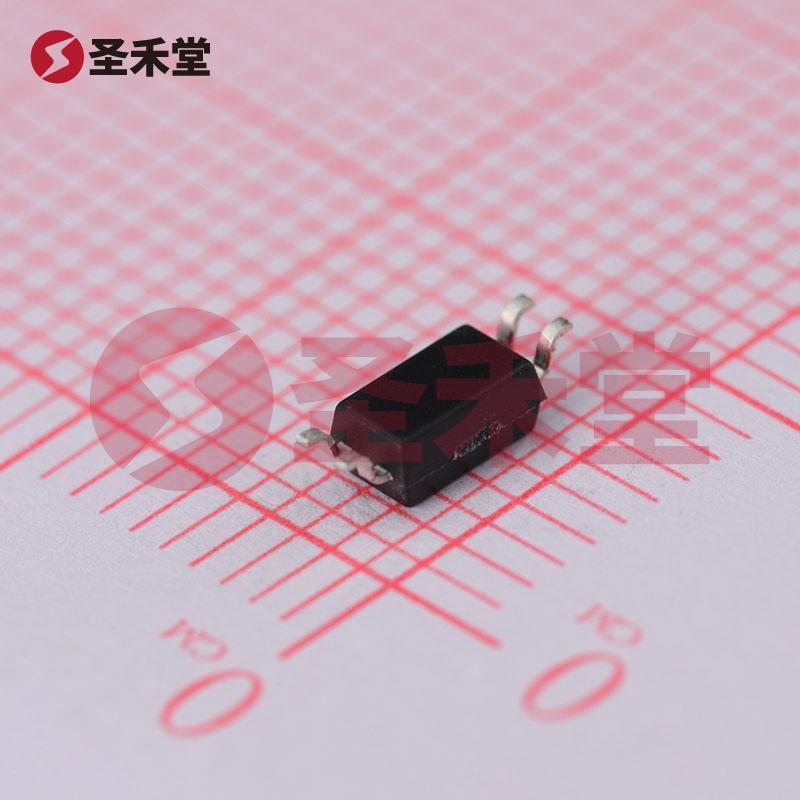

TCMT1109 产品概述

TCMT1109 是一款高性能、单通道的 DC 光电耦合器，采用晶体管输出设计，广泛应用于瞬态信号传输、隔离电路以及信息处理系统等场景。此产品由 VISHAY（威世）公司生产，其卓越的性能和可靠的规格可满足各种工业和消费类应用的需求。

关键参数与特性

1. 输入与输出：

   • 输入类型：DC 直流信号，便于与各种电源配合使用。
   • 通道数目：单通道设计，可在单一模块中提供可靠的数据传输。
   • 输出类型：晶体管输出，适用于需要增强输出驱动能力的应用。

2. 隔离性能：

   • 隔离电压：该产品的隔离电压高达 3750Vrms，有效抵御电气噪声，确保信号的完整性，特别适合对电气安全有严格要求的环境。

3. 输出特性：

   • 输出电压（最大）：70V，能够满足高压应用的需求。
   • 输出电流（最大）：50mA，提供适合各种负载的输出能力。

4. 电流传输比：

   • 电流传输比（最低）：200% @ 5mA，确保即使在较低输入条件下仍能实现稳定的输出。
   • 电流传输比（最高）：400% @ 5mA，提供极高的增益，适用于对信号放大有较高要求的场合。

5. 速度特性：

   • 接通/关断时间：典型值为 9.5µs 和 8.5µs，确保快速响应，适合高频率信号应用。
   • 上升/下降时间：5.5µs（上升时间）和 7µs（下降时间），适用于快速开关操作。

6. 温度与封装：

   • 工作温度范围：-40°C ~ 100°C，适应性强，能够在各种严酷环境下正常工作。
   • 安装类型：表面贴装型 (SMD)，便于实现小型化设计。
   • 封装规格：4-SOP（4 个引脚），尺寸为 0.173"（4.40mm 宽），适合高密度印刷电路板（PCB）布局。

7. 其他参数：

   • 正向电压（Vf）：典型值为 1.35V，这样的低正向压能够有效降低功耗。
   • DC 正向电流（If）：最大值 60mA，确保可靠的输入控制。
   • Vce 饱和压降（最大）：300mV，提供较低的功耗在开放状态下。

应用场景

TCMT1109 可用于多种应用场合，包括但不限于：

• 自动化控制系统：在工业设备中实现信号的隔离与传递；
• 电力监测与测控：用于电流检测，确保电气安全；
• 计算机与通讯设备：实现数据的隔离传输，提高系统抗干扰能力。
• 消费电子产品：例如音频设备的隔离放大器等。

总结

TCMT1109 以其卓越的隔离性能、快速响应时间和高效能表现，成为电气隔离和信号传输的理想选择。凭借其坚固的工作性能和广泛的适用性，TCMT1109 在现代电子设计中扮演了重要角色，是工程师们实现创新解决方案的得力助手。通过它，工程师能够更好地构建与优化其应用系统，提高整体的稳定性和可靠性。
