放大器数 | 双路 | 最大电源宽度(Vdd-Vss) | 16V |
轨到轨 | 轨到轨输入,轨到轨输出 | 增益带宽积(GBP) | 1.4MHz |
输入失调电压(Vos) | 10mV | 输入失调电压温漂(Vos TC) | 5uV/℃ |
压摆率(SR) | 1.3V/us | 输入偏置电流(Ib) | 1pA |
噪声密度(eN) | 30nV/√Hz@1kHz | 共模抑制比(CMRR) | 75dB |
输出电流 | 75mA | 工作温度 | -40℃~+125℃ |

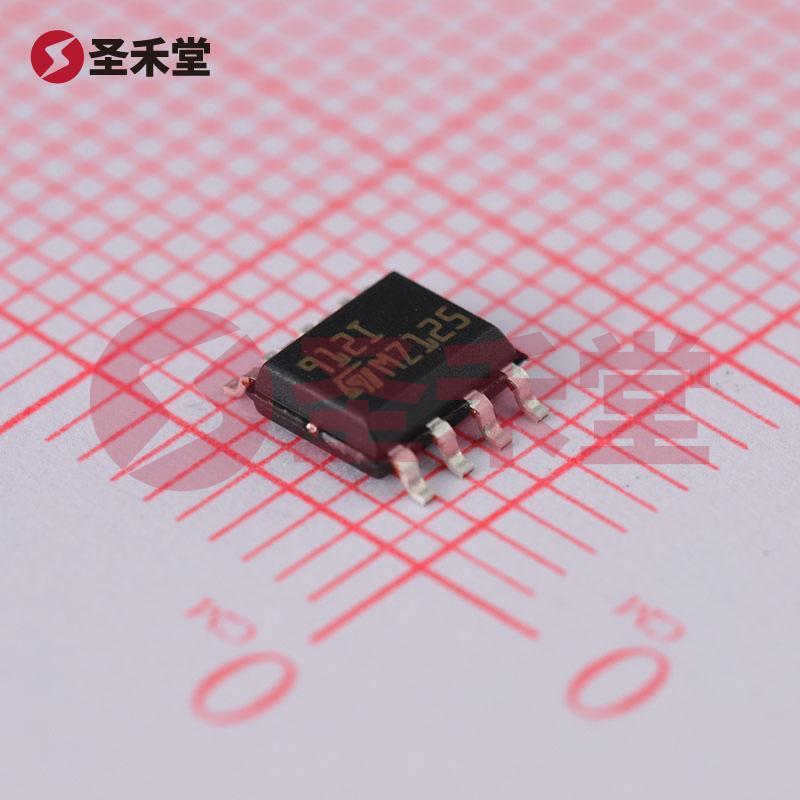

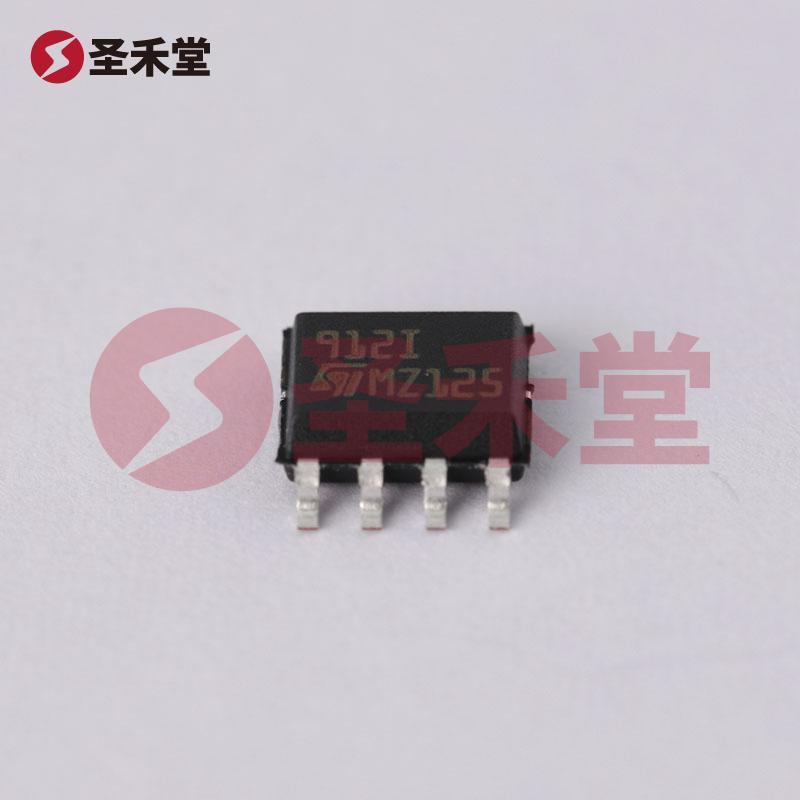

TS912IDT 是由意法半导体(STMicroelectronics)生产的一款高性能双路运算放大器,封装形式为 8-SOIC,具有优越的电气特性和广泛的应用场景。该器件不仅具备优良的线性度和增益带宽特性,还在高温和低温环境下表现稳定,适合各种严苛的工作条件。
双路设计: TS912IDT 采用双路运算放大器设计,为用户提供两个独立的放大通道,能够有效减少电路设计中的元件数量,提高系统的集成度。
优异的电气性能:
供电范围: TS912IDT 支持的供电电压范围从 2.7V 到 16V(单电源),以及 ±1.35V 到 ±8V(双电源),提升了系统的灵活性,能够适配多种不同的电源配置。
输出能力: 每个通道可提供高达 75 mA 的输出电流,适合驱动负载和用于需要较大功率输出的应用场景。
宽广的工作温度范围: TS912IDT 的工作温度范围从 -40°C 到 125°C,保证了其在极端环境下也能稳定工作,非常适合汽车电子、工业控制及高温应用。
湿气敏感性等级(MSL): MSL 为 1,意味着该产品在存储和处理上具有较好的稳定性,适合长时间存放,减少了对环境湿度的敏感性。
安装类型: TS912IDT 采用表面贴装(SMT)型安装方式,便于自动化焊接,并且能够有效节省PCB空间。
TS912IDT 运算放大器能够广泛应用于多个领域,包括:
总的来说,TS912IDT 是一款功能全面且性能优越的双路运算放大器,凭借其出色的电气特性、宽广的工作温度以及良好的供电兼容性,成为众多电子应用中不可或缺的重要元件。其设计理念旨在满足现代电子设备对于高精度、高性能和高可靠性的要求。无论是在消费电子、汽车、工业还是科研领域,TS912IDT 都能为用户提供可靠、出色的性能支持。
