STPS3H100U
STPS3H100U参数
| 直流反向耐压（Vr） | 100V | 平均整流电流（Io） | 3A |
| 正向压降（Vf） | 840mV @ 3A | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 100V | 电流 - 平均整流 (Io) | 3A |
| 不同 If 时电压 - 正向 (Vf) | 840mV @ 3A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 1µA @ 100V | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AA，SMB | 供应商器件封装 | SMB |
| 工作温度 - 结 | 175°C（最大） |
STPS3H100U手册
STPS3H100U概述
STPS3H100U 产品概述
STPS3H100U 是一款高性能的肖特基二极管，由意法半导体（STMicroelectronics）设计与制造，专为高效能和高可靠性应用而研发。该二极管的关键参数使其在电源管理、交流到直流转换以及其他需要高开关频率的电路中脱颖而出。
主要参数
直流反向耐压（Vr）: 该二极管的最大反向电压为 100V，能够在高压环境下有效工作，适用于各种电源转换和保护电路。
平均整流电流（Io）: STPS3H100U 的平均整流电流可达 3A，适合负载电流较大的应用场景，能够为用户提供稳定的输出。
正向压降（Vf）: 在 3A 的工作条件下，正向压降为 840mV 的特性，使得二极管在导通状态下的能量损耗得到有效控制，提供更高的能效。
反向泄漏电流: 在最大反向电压 100V 下，反向泄漏电流仅为 1µA，表明该二极管在反向偏置状态下几乎没有能量损耗，提高了电路的整体效率。
速度: 该二极管具备快速恢复特性，恢复时间小于等于 500ns，适合高频应用场景，能够有效减少开关损耗。
工作温度范围: 最高结温可达 175°C，确保在高热环境下也能可靠运行，为用户提供更大的设计灵活性。
封装和安装

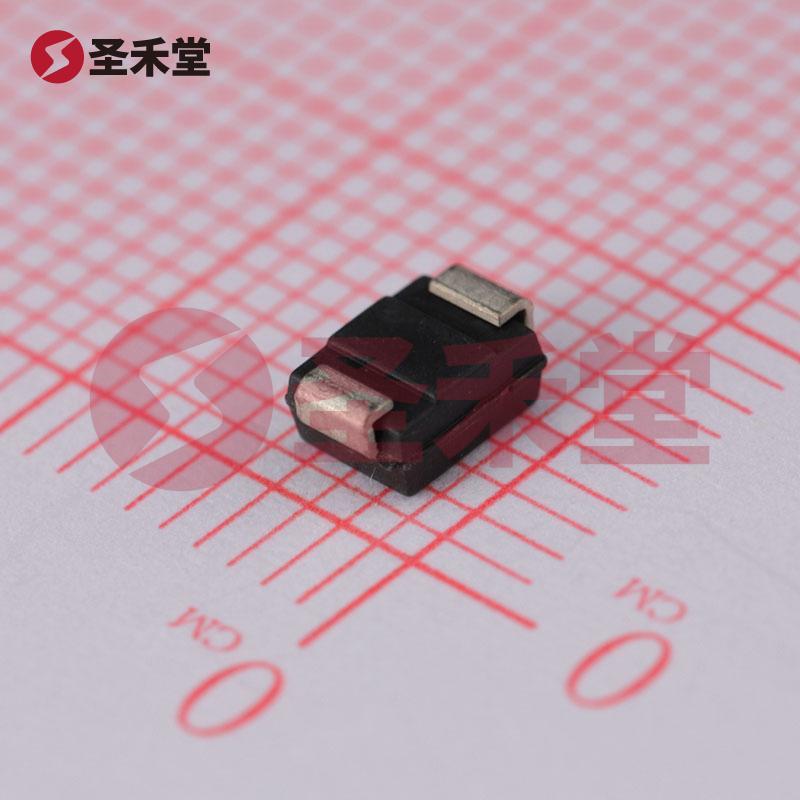

STPS3H100U 采用 SMB（DO-214AA）封装，属于表面贴装型设计，具有较小的尺寸和良好的热性能，便于在紧凑的电路板设计中应用。其表面贴装特性使其适合自动化生产线，降低了生产成本和提高了生产效率。
应用场景
由于其优异的电气参数和机械特性，STPS3H100U 被广泛应用于不同的领域，包括但不限于：
开关电源: 在电源转换电路中，STPS3H100U 可用于整流部件，提高转化效率。
电池管理系统: 在电池充电和放电过程中，肖特基二极管能够有效降低压降，提升系统效率。
LED驱动电路: 在 LED 驱动电源中，使用 STPS3H100U 可提高光效，并减少能耗。
逆变器: 在阳光能逆变器中，提供高效能的整流解决方案，有助于提升整体能源转换效率。
性能优势
STPS3H100U 以其低正向压降、高反向耐压以及快速的恢复特性，为用户提供了显著的性能优势。这使其在电气设计中成为理想的选择，帮助工程师在降低功耗和提升效能同时，保持出色的系统可靠性。
结论
STPS3H100U 是一款出色的肖特基二极管，凭借其卓越的电气性能和优良的工作温度范围，成为电源管理及其他相关应用中的理想解决方案。凭借意法半导体的品牌信誉和技术创新，STPS3H100U 为电气工程师在设计可靠、高效的电力电子产品时提供了强有力的支持。
