ACF451832-153-TD01
ACF451832-153-TD01参数
| 安装类型 | 表面贴装型 | 电流 | 300mA |
| 技术 | LC（T 型） | 大小 / 尺寸 | 0.177" 长 x 0.126" 宽（4.50mm x 3.20mm） |
| ESD 保护 | 无 | 电压 - 额定 | 50V |
| 电阻 - 通道 (欧姆) | 0.15 | 工作温度 | -25°C ~ 85°C |
| 衰减值 | 25dB @ 11MHz ~ 70MHz | 滤波器阶数 | 3rd |
| 通道数 | 1 | 高度 | 0.079"（2.00mm） |
| 类型 | 低通 | 应用 | 移动设备的数据线路 |
ACF451832-153-TD01手册
ACF451832-153-TD01概述

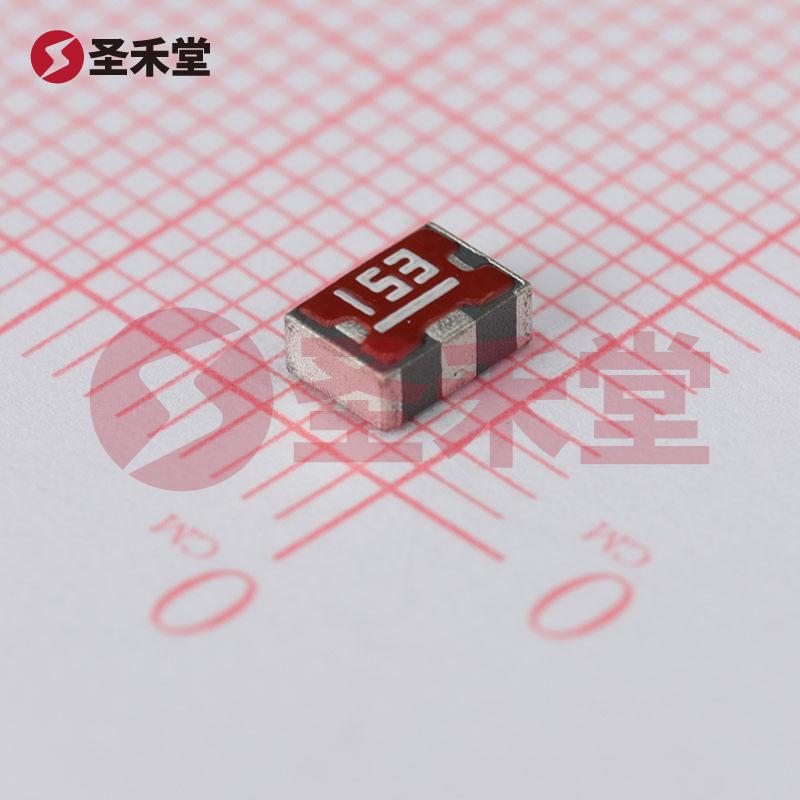

ACF451832-153-TD01 产品概述
一、产品简介
ACF451832-153-TD01是一款高性能的表面贴装型低通EMI滤波器，专为满足移动设备数据线路的需求而设计。该滤波器由知名电子元器件制造商TDK出品，具有优越的电气性能和机械特性，是降低电磁干扰（EMI）、改善信号完整性的理想解决方案。
二、主要参数
安装类型: 表面贴装型（SMD），方便在现代电子电路板上占用更小空间，更加有利于设备的小型化。
电流: 该元器件可承受高达300毫安的电流，适合用于大多数移动设备中的数据传输线路。
尺寸: 尺寸为0.177英寸长和0.126英寸宽（即4.50毫米 x 3.20毫米），符合1812（4532公制）的封装标准，能够满足紧凑设计的需求。
工作电压: 该滤波器的额定电压为50V，能够提供稳定的性能，适应大多数移动设备的操作环境。
电阻: 具有通道电阻为0.15欧姆，确保信号传输低损耗。
工作温度: 范围为-25°C至85°C，适应市场上大多数工作环境，保证电子设备在各种气候条件下能正常运行。
高衰减值: 在11MHz到70MHz的频带内，衰减值达25dB，有效阻隔不需要的高频噪声，保障数据传输的清晰度和稳定性。
滤波器阶数: 采用三阶滤波设计，能提供更好的频率特性，使得有效带宽达到最优。
通道数: 单通道设计，专为单一路径的数据线路优化，简化电路设计并降低了干扰的可能性。
无需ESD保护: 该型号滤波器不带ESD保护，但客户在特定应用下可根据需求进行二次设计以添加保护。
三、应用场景
ACF451832-153-TD01滤波器主要应用于移动设备的数据线路，在智能手机、平板电脑、可穿戴设备等等各种电子设备中，起到重要的作用。其低通特性确保了在高频噪声环境中数据的有效传输，使设备的工作更加稳定，用户体验更佳。
四、技术优点
高效的EMI抑制: 由于该产品的高衰减特性，它能够有效抑制电磁干扰，尤其是在数据传输的关键频带，有助于提升信号完整性。
小巧的封装设计: 1812封装不仅节省空间，更便于高密度电路板设计，能够帮助制造商在保持性能的同时，生产更小体积的设备。
耐高温特点: -25°C至85°C的工作温度范围使得该滤波器能适应各种工作环境，满足工业标准，提取设备的可靠性。
简单的集成: 作为SMD元件，ACF451832-153-TD01易于在自动化生产中集成，降低生产成本，提高生产效率。
五、总结
综合来看，ACF451832-153-TD01是一个具有高效能、紧凑设计及耐用性的低通EMI滤波器，尤其适用于需要高性能数据传输的移动设备。凭借其优秀的电气参数和多样的适用性，该滤波器无疑是现代电子设备设计中的一个宝贵资产。选择ACF451832-153-TD01，不仅是对产品质量的保证，更是提升设备性能、增强用户体验的最佳途径。
