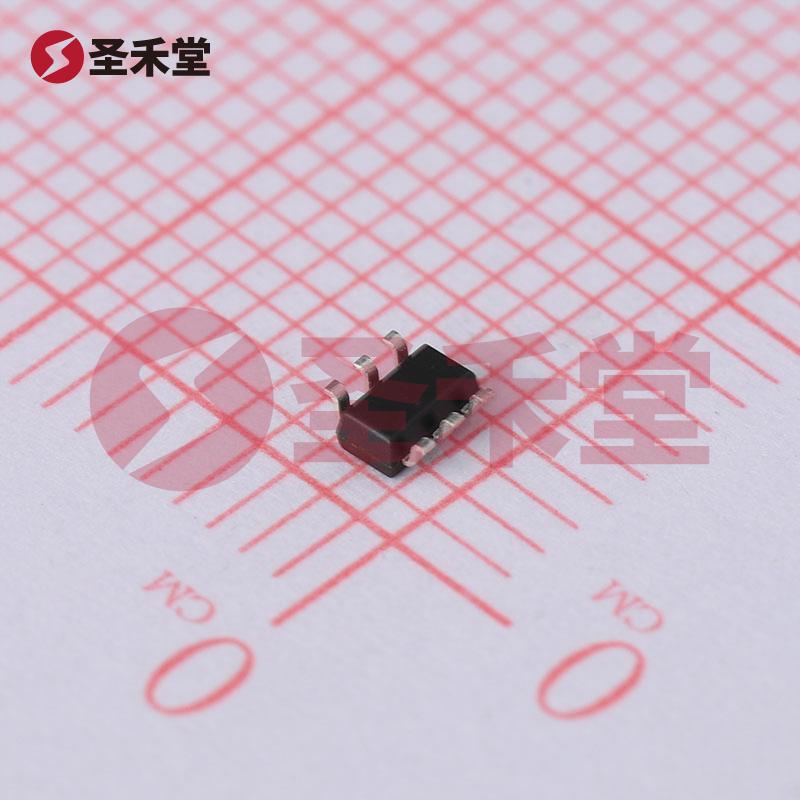

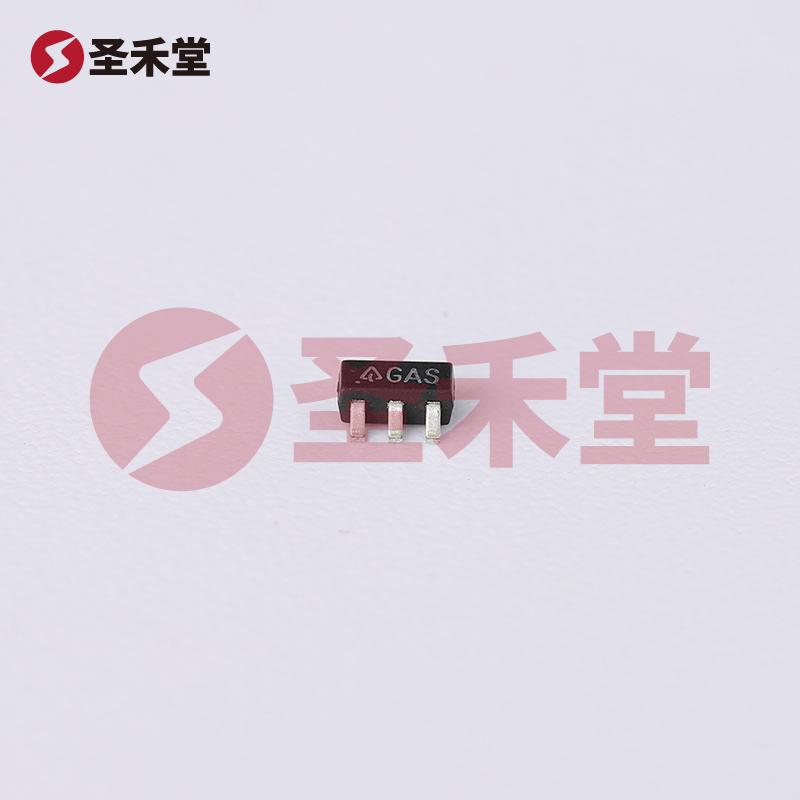

注：图像仅供参考，请参阅产品规格
AP3019AKTR-G1
- 商品编码： BM0000284934复制
- 品牌： DIODES(美台)复制
- 封装： TSOT-23-6L复制
- 包装： 编带复制
- 重量： 0.000043复制
- 描述： LED-驱动器-IC-1-输出-DC-DC-稳压器-升压-PWM-调光-550mA（开关）-SOT-23-6复制
AP3019AKTR-G1参数
属性 | 参数值 |
|---|---|
| 类型 | DC-DC |
| 工作电压(DC) | 2.5V~16V |
| 开关频率 | 1.2MHz |
| 通道数 | 1 |
| 输出电流 | 20mA |
属性 | 参数值 |
|---|---|
| 调光 | PWM；模拟 |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动 |
| 拓扑结构 | 升压 |
| 工作温度 | -40℃~+85℃ |
| 开关管(内置/外置) | 内置 |
AP3019AKTR-G1手册
AP3019AKTR-G1概述
AP3019AKTR-G1 产品概述
AP3019AKTR-G1 是一款高性能的 LED 驱动器集成电路（IC），它使用了先进的 DC-DC 升压技术，以实现高效的电源管理。这款 IC 由美台半导体（DIODES）生产，应用广泛，特别适合用于 LED 背光系统和其他要求高效能的照明应用。以下是该产品的详细介绍。
核心特性
供电参数：
- 最低供电电压：2.5V
- 最高供电电压：16V 这些参数使得 AP3019AKTR-G1 能够在广泛的电压范围内工作，适应多种供电需求的设计。
输出电流：
- 输出通道电流：550 mA（开关） AP3019AKTR-G1 能够提供高达 550mA 的输出电流，适合驱动高亮度 LED，满足背光和其他照明应用的需求。
频率性能：
- 工作频率：1.2MHz 该高频特性不仅提高了转换效率，还减少了外部元件的体积，降低了电路设计的复杂性。
热性能：
- 工作温度范围：-40℃ ~ 85℃ AP3019AKTR-G1 可以在极端环境下稳定工作，适合各种工业和消费电子设备。
调光功能：
- PWM调光：该 IC 支持脉宽调制（PWM）调光功能，可通过控制 PWM 信号实现 LED 的亮度调节，满足不同应用场景中的照明需求。
封装类型：
- 封装形式：SOT-23-6 这种紧凑的表面贴装型封装设计使得 AP3019AKTR-G1 非常适合用于空间有限的电路板设计，提高了设计的灵活性。
应用场景
AP3019AKTR-G1 具有出色的性能特征，主要应用于以下领域：
LED 背光： 该 IC 高效且稳定的驱动能力使其成为LCD显示器、手机、平板电脑等设备的理想选择，用于 LED 背光系统。
照明设备： 广泛用于各种 LED 照明解决方案，包括家居灯饰、商业照明等，能够应对高光输出的需求。
汽车照明： 由于其宽广的工作温度范围，AP3019AKTR-G1 也适合用于汽车内部和外部照明系统。
消费电子产品： 适用于各种电子产品，如玩具、显示器和其他便携式设备，为其提供高效的电源解决方案。
设计建议
设计工程师在使用 AP3019AKTR-G1 时应注意以下几点：
PCB布局： 由于高 switching 频率，合理的PCB布局将极为重要，尽量缩短输入和输出电源线，以降低噪声对电路造成的干扰。
散热设计： 在高电流输出的情况下，确保适当的散热措施可以延长 IC 的寿命和提升性能。
输入电容和输出电容的选择： 选择合适的输入和输出电容，以确保稳定的工作和良好的动态响应性能。
总结
AP3019AKTR-G1 是一款高效、多功能的 LED 驱动器 IC，凭借其卓越的电气参数和广泛的应用场景，成为现代电子设计中不可或缺的元件之一。无论是在要求苛刻的工业环境，还是在日常消费品中，AP3019AKTR-G1 都能提供可靠的性能，帮助工程师解决照明应用中的各种挑战。
