产品概述:SMBJ33A TVS二极管
一、概述
SMBJ33A是由美国力特(Littelfuse)公司生产的一款表面贴装型瞬态电压抑制(TVS)二极管,具有强大的电气性能和可靠性,广泛用于保护电子设备的电路免受瞬态电压和电流脉冲的影响。该元器件在瞬态过压保护方面表现出色,适用于各种通用应用,特别是在对电源线路和信号线路的保护中,能有效提高系统的稳定性和安全性。
二、主要参数
电压特性:
- 反向关断电压(Vr):33V(典型值),在此电压下,二极管呈现关闭状态,不允许电流通过。
- 击穿电压(VBR):36.7V(最小值),当电压超过此值时,二极管会快速转为导通,以保护后端电路。
- 箝位电压(Vc):在峰值脉冲电流(Ipp = 11.3A)下的最大值为53.3V,表示在冲击电流下二极管的最大承受电压。
当前特性:
- 峰值脉冲电流(Ipp):11.3A,测量时间为10/1000μs,表明该器件在短时间内可以承受的最大电流。
功率特性:
- 峰值脉冲功率:600W,确保在短脉冲期间,SMBJ33A能够有效吸收峰值能量而不损坏。
工作温度范围:
- 工作温度为-65°C至150°C(TJ),适合在极端环境条件下使用。
封装和安装:

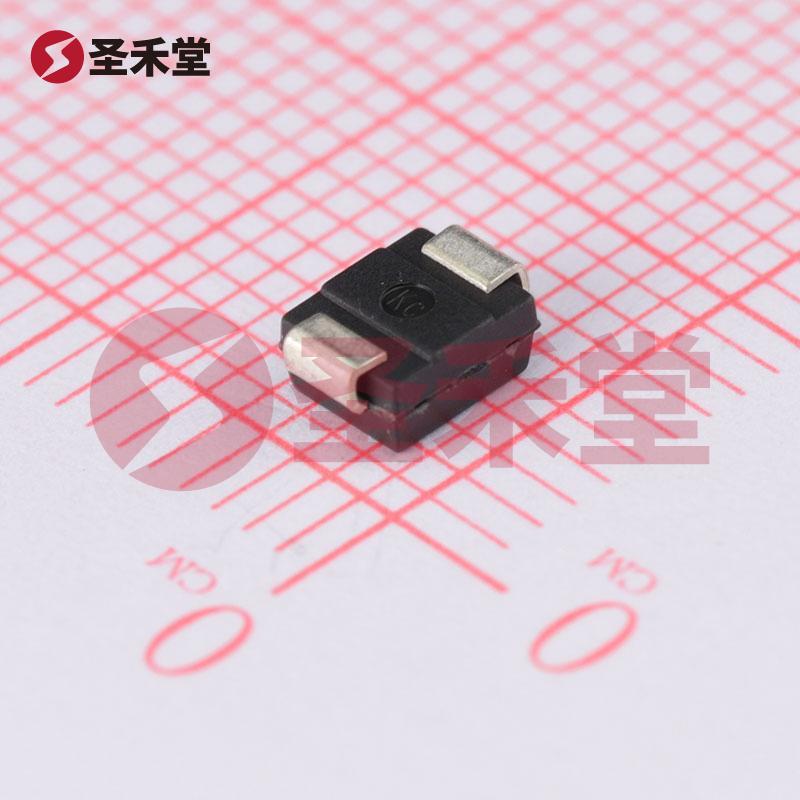

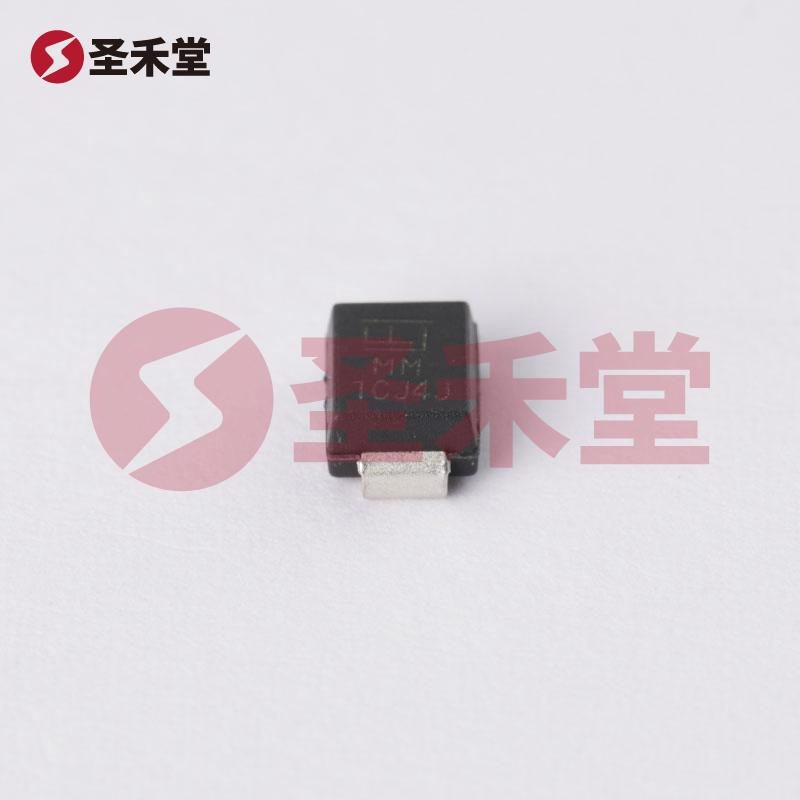

- 采用DO-214AA(SMB)封装,适合表面贴装技术(SMT),使设计更为简洁,节省空间。
三、应用场景
SMBJ33A广泛应用于以下领域:
- 电源保护:在电源适配器、开关电源等设备中,保护电路免受峰值电压的影响。
- 信号线保护:在通信设备和数据传输中,防止静电放电(ESD)和电压尖峰对敏感芯片的损坏。
- 汽车电子:用作汽车电子系统中的保护元件,确保系统在高压瞬态情况下的稳定性。
- 消费电子:在智能手机、平板电脑等消费类电子产品中,防止电源和信号传输受到电压冲击的影响。
四、优点
- 高效能:SMBJ33A的设计使其在高压冲击下迅速响应,有助于确保下游电子元件的安全性。
- 小型化设计:紧凑的DO-214AA封装适合空间受限的电子产品,也便于自动化贴片生产。
- 广泛的应用范围:其多种特性使其在各种行业中均有良好的适应性,从工业设备到消费产品均可使用。
- 可靠性:力特作为全球知名的电子元器件制造商,提供高标准的质量保证,SMBJ33A在长时间使用下依旧性能稳定。
五、总结
总之,SMBJ33A是一个性能优越的瞬态电压抑制二极管,具备出色的电气特性和广泛的应用领域,能够有效保护电路免受瞬态电压和脉冲电流的冲击。作为一款高效、可靠且设计紧凑的保护元件,SMBJ33A将为各种电子产品提供强有力的保护,帮助设计工程师构建更安全、稳定的电子系统。
