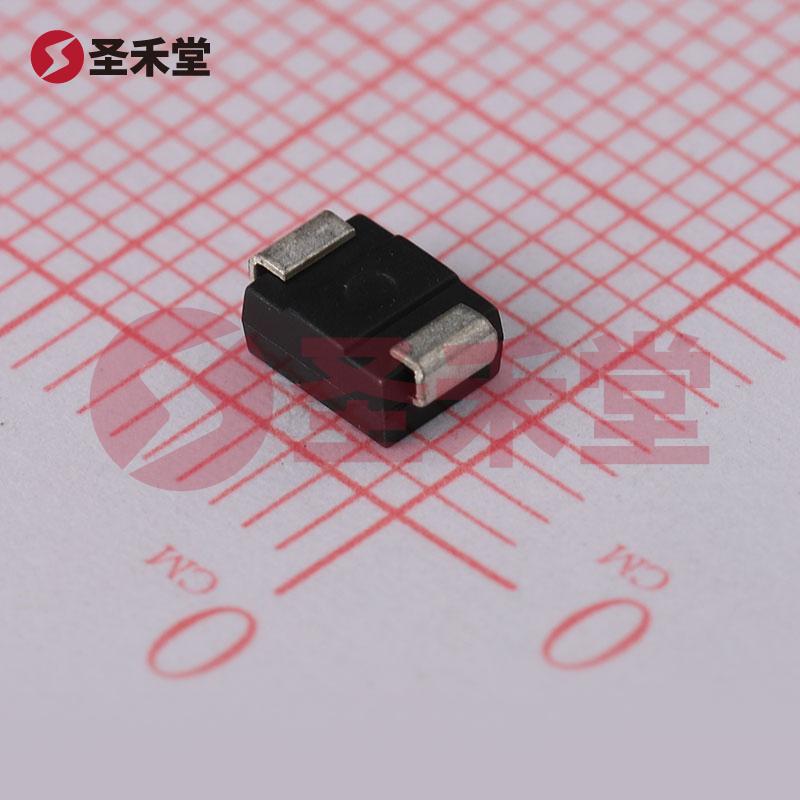

SMBJ36CAHE3/52
SMBJ36CAHE3/52参数
| 封装/外壳 | DO-214AA，SMB | 最大反向工作电压 | 36V |
| 击穿电压（最小值） | 40V | 钳位电压VC | 58.1V |
| 工作温度 | -55°C~150°C（TJ） | 安装类型 | 表面贴装(SMT) |
| 类型 | 齐纳 | 双向通道 | 1 |
| 电压 - 反向断态（典型值） | 36V | 电压 - 击穿（最小值） | 40V |
| 不同 Ipp 时电压 - 箝位（最大值） | 58.1V | 电流 - 峰值脉冲 (10/1000µs) | 10.3A |
| 功率 - 峰值脉冲 | 600W | 电源线路保护 | 无 |
| 应用 | 汽车级 | 供应商器件封装 | DO-214AA（SMBJ） |
SMBJ36CAHE3/52手册
SMBJ36CAHE3/52概述
产品概述：SMBJ36CAHE3/52
一、基本信息
VISHAY（威世）推出的SMBJ36CAHE3/52是一款高性能的齐纳二极管，采用DO-214AA（SMB）封装，专为过电压保护应用而设计。其高达36V的最大反向工作电压和出色的击穿电压（最小值40V）使其非常适合于汽车和工业电子设备中的电源线路保护。
二、主要特性
峰值脉冲电流： 该器件的峰值脉冲电流为10.3A（在10/1000µs时），能够有效吸收瞬态过电压和电流的冲击。
钳位电压和功率： 在高达58.1V的钳位电压下，SMBJ36CAHE3/52可处理600W的峰值脉冲功率，为电路提供出色的保护效能。
工作温度范围： 器件的工作温度范围为-55°C到150°C，适合在极端环境中使用。
表面贴装技术（SMT）： 采用表面贴装型设计，便于在现代电子设备中实现高密度安装。
双向通道： 该器件为双向通道设计，能够同时保护正负电压波动，适用于交流和直流电路的过电压保护。
三、应用场景
SMBJ36CAHE3/52广泛应用于需要高效电压保护的电子设备中，尤其是在汽车电子、工业自动化和通讯设备等领域。以下是其具体应用场景：
汽车电子： 各类汽车系统如节能控制、电动机驱动及传感器等，在不同工作环境下极容易受到瞬态电压干扰的影响，SMBJ36CAHE3/52可以有效防止其损坏。
工业设备： 在工业自动化设备中，这种齐纳二极管可用于保护控制电路和信号线路，尤其在高电压和瞬态电压的环境中能够确保设备的安全稳定运行。
通讯设备： 在网络和数据通讯中，SMBJ36CAHE3/52可用于保护信号线和电源线，避免外部电磁干扰和突然电压冲击导致的数据丢失或设备故障。
四、设计和安装建议
在设计电路时，应根据预期的波形特性和工作条件合理选择SMBJ36CAHE3/52的布局和安装位置。建议遵循下列指导方针：
适当散热： 在设计PCB时，确保为该器件提供足够的散热空间，以保持其在工作状态下的温度在安全范围内。
引脚配置： 确保安装时遵照SMB封装的引脚配置要求，以确保连接的可靠性和稳定性。
信号完整性： 在高速信号应用中，应注意信号线的布局，避免由于距离过长而引起的信号延迟和失真。
五、总结
VISHAY的SMBJ36CAHE3/52齐纳二极管以其出色的技术参数和广泛的应用场景成为现代电子设计中的可靠选择。其高峰值脉冲电流能力和宽范围的工作温度使其能够适应多种复杂环境下的电压保护需求。无论是在汽车电子、工业设备还是通讯设备中，SMBJ36CAHE3/52均能够提供卓越的性能和持久的保护。
通过合理的设计与应用，该设备将为各类电子设备提供高效的过电压保护，确保设备的长期稳定运行与安全性。
