STTH2R02A

STTH2R02A 产品概述

产品描述

STTH2R02A 是意法半导体（STMicroelectronics）推出的一款高效率快恢复二极管，专为要求高效率和快速反向恢复特性的电路设计而开发。此器件的主要特点包括较低的正向压降、出色的反向恢复时间以及较高的耐温性能，使其在各种应用中表现优异。

主要规格

• 最大直流反向耐压（Vr）: 200V
• 平均整流电流（Io）: 2A
• 反向恢复时间（trr）: 30ns
• 正向压降（Vf）: 1V @ 2A
• 安装类型: 表面贴装型
• 封装类型: DO-214AC，SMA
• 最大工作温度: 175°C

电气特性

STTH2R02A 的设计旨在提高电源转换效率，降低能量损失和热量产生。其 1V 的正向压降在 2A 的条件下，为电源电路提供了较小的电压损耗，实现了高效的能量传输。此外，该二极管的反向恢复时间仅为 30ns，足以满足高速开关电源及脉冲应用的需求，帮助降低开关损失并提高转换效率。

其反向泄漏电流在最大工作条件下仅为 3 µA @ 200V，表明在高电压环境下其性能依然稳定，从而保证了设备的安全性和可靠性。

温度特性

STTH2R02A 可以在高达 175°C 的结温下工作，这使其非常适合在高温环境下使用，如工业应用和汽车电子设备，能够在恶劣条件下保持良好性能。这一特性使得其在高功率电子设备和电源系统中广泛应用。

应用场景

STTH2R02A 适用于多个领域，尤其是在要求高效率、低热损耗及快速响应的应用场景。主要应用包括：

• 开关电源（SMPS）
• 直流-直流变换器
• 励磁电路
• 电动机驱动器
• 高频整流电路
• 嵌入式电源

竞争优势

与传统二极管相比，STTH2R02A 提供了更快的反向恢复时间和更低的正向压降，这不仅可以提高系统的效率，还能显著减少整体热管理的负担。此外，结合其出色的耐高温性能，使其成为各种高要求应用的理想选择。

封装与安装

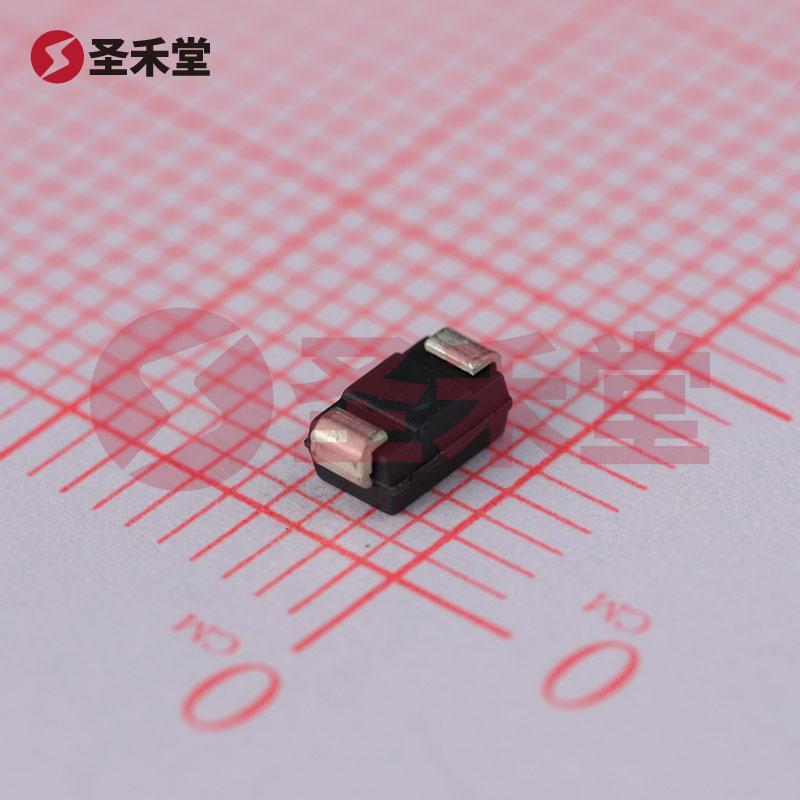

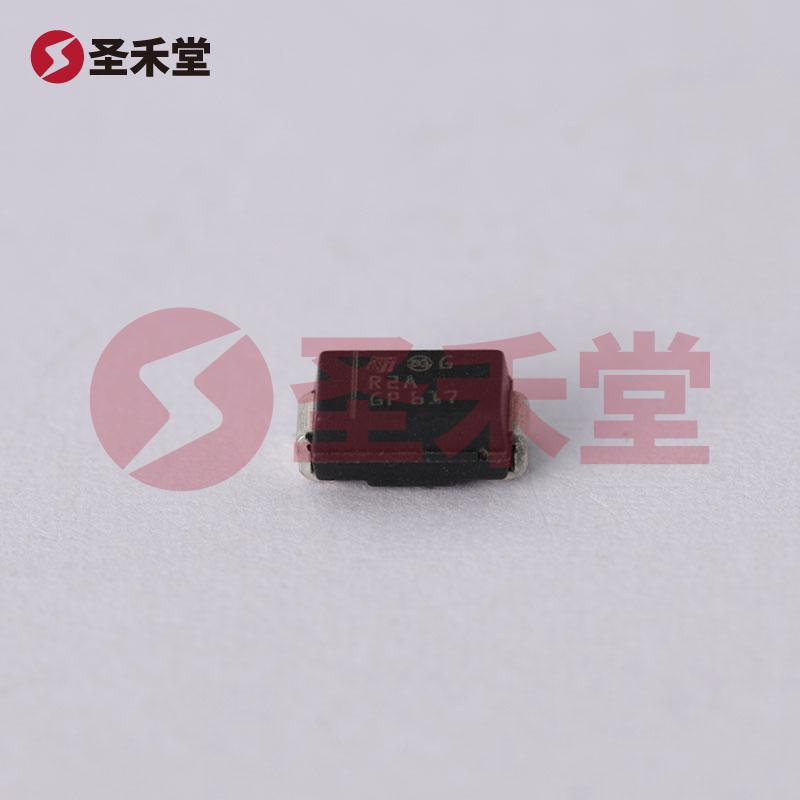

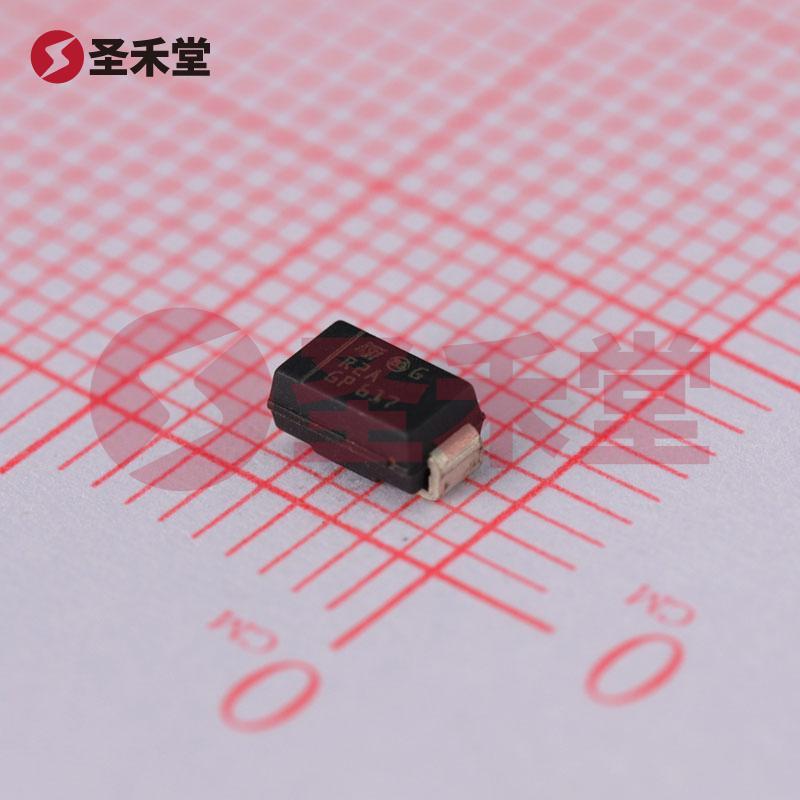

STTH2R02A 的 SMA 封装设计适合表面贴装（SMD）工艺，便于自动化生产和紧凑型电路设计。该封装方式的采用，有助于兼容多种电子设备，便于在现代电子设备中的大规模应用。

总结

STTH2R02A 是一款专为高效率和快速反向恢复设计的标准快恢复二极管，其优异的电气性能，尤其是在高温及高压应用中的稳定性，使其在现代电力电子领域中占据重要地位。以其出色的技术参数和可靠性，STTH2R02A 将成为设计师和工程师在选择二极管时的优质选项。无论是在消费电子、工业设备还是汽车电子领域，其都有着广泛且重要的应用潜力。
