L6205N

L6205N 产品概述

概述

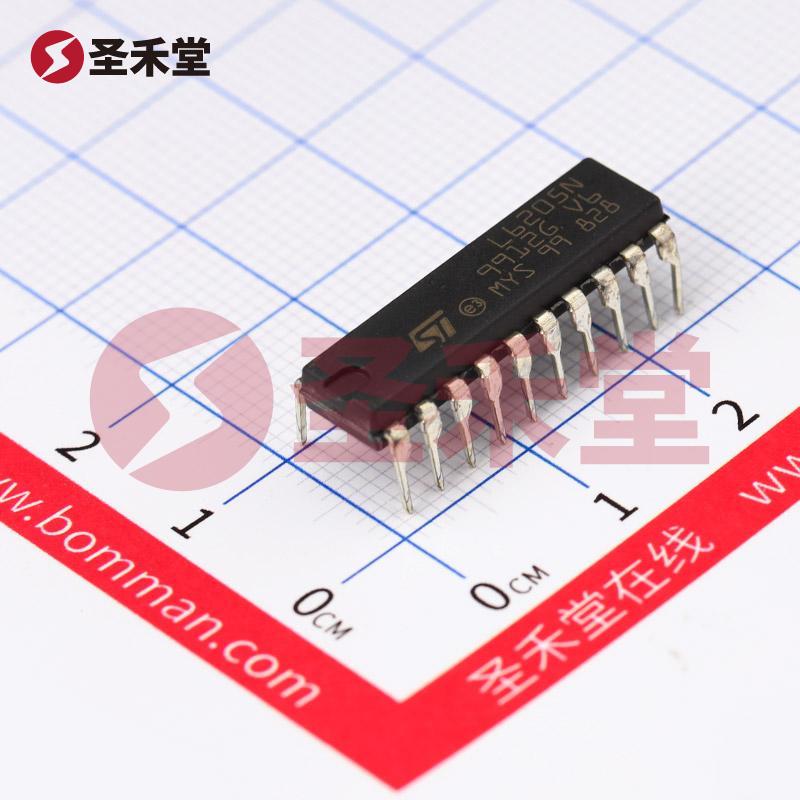

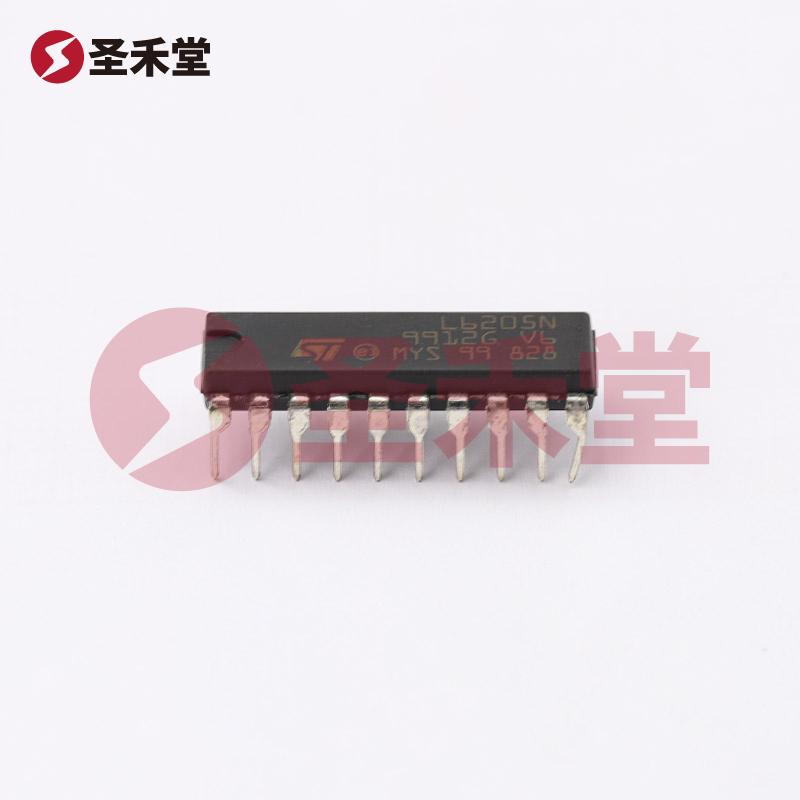

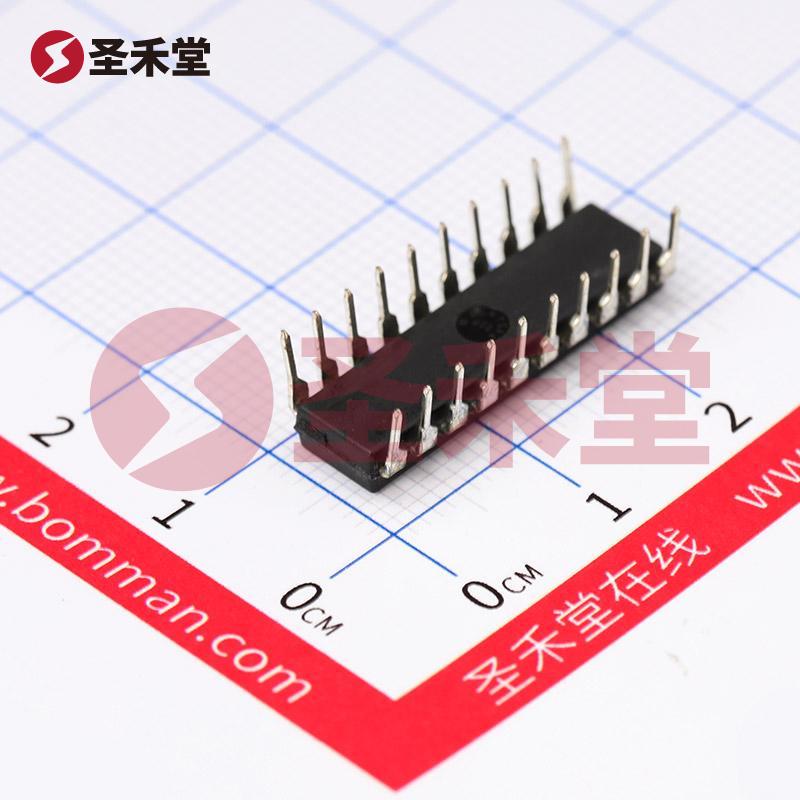

L6205N 是一个双极性步进电机驱动芯片，采用 20-DIP 封装（PowerDIP-20），该芯片专为驱动有刷直流电机和双极性步进电机设计，广泛应用于工业自动化、机器人、家用电器及其他自动化设备中。其主要功能是作为全集成的控制和功率级驱动器，具备高效的电流控制和多种故障保护机制。

基本参数

• 封装类型：20-DIP（0.300"、7.62mm）
• 电机类型：双极性步进电机和有刷直流电机
• 功能：全集成驱动器，提供控制和功率级
• 接口类型：并联方式
• 技术：BiCDMOS
• 应用：通用驱动应用
• 输出电流：最大 2.8A
• 电源电压范围：8V 至 52V
• 负载电压范围：8V 至 52V
• 输出配置：半桥（4）
• 工作温度范围：-25°C 至 125°C（TJ）
• 安装类型：通孔 (THT)
• 湿气敏感性等级 (MSL)：1（无限）

功能与特点

L6205N 采用 BiCDMOS 技术，结合了双极型和 CMOS 工艺的优点，提供高效能和低功耗的电机控制解决方案。该芯片的工作电压范围为 8V 至 52V，能够适应不同应用的电源需求，用户可以根据具体应用场景选择合适的电源电压，从而实现灵活配置。

L6205N 的最大输出电流为 2.8A，能够驱动多种类型的电机负载，提供足够的功率以确保电机的正常运转。该驱动器支持半桥输出配置，使其能够高效地驱动双极步进电机，具有优异的控制灵敏度和响应速度。

应用场景

L6205N 广泛应用于自动化和控制系统中，包括但不限于以下领域：

• 工业自动化设备：适用于各种制造设备、输送系统和自动化装置，提供精确的运动控制。
• 家用电器：可用于清洗机、烘干机等家电，控制电机的启动、停止及速度调节。
• 机器人技术：在机器人手臂、移动机器人中，发挥其精密的驱动性能，满足复杂运动需求。
• 玩具与娱乐设备：为电动玩具、桌面游戏等提供强有力的驱动解决方案。

设计考虑

在设计时，工程师需考虑 L6205N 的工作温度范围及湿气敏感性，以确保在恶劣环境下亦能稳定工作。同时，由于 L6205N 是基于通孔（THT）安装类型，设计者需考虑 PCB 布局以确保良好的热管理和信号完整性。其 MS1 等级表明此器件对湿气的耐受性极高，无需特别处理，不会对设备的长时间使用造成影响。

故障保护功能

L6205N 具有多种内置保护功能，包括过流、过热和缺相保护机制，能够在异常情况下及时切断电源，保护电路和电机免遭损坏。这些保护功能显著提高了系统的可靠性，降低了维护成本。

总结

L6205N 是一种高效、可靠的电机驱动芯片，凭借其宽广的电压范围和优良的功率承载能力，能够满足各种应用需求。无论是在工业自动化还是在日常家用电器中，L6205N 提供的卓越性能将为用户提供更多的设计灵活性，极大地推动了电机控制技术的进步和普及。对于需要高效电机控制解决方案的设计人员而言，L6205N 无疑是一个值得信赖的选择。
