L7805ABD2T-TR

L7805ABD2T-TR 产品概述

简介

L7805ABD2T-TR 是意法半导体（STMicroelectronics）生产的一款固定输出线性稳压器（LDO），主要用于提供稳定的直流电压输出。其设计旨在从最高 35V 的输入电压中生成 5V 的输出电压，支持最大输出电流为 1.5A。该元器件特别适合用于各种电子设备和电路中，以确保电源的稳压需求满足。

关键参数

1. 输出电压：L7805ABD2T-TR 提供固定的 5V 输出电压，确保被供电设备能够获得所需的工作电压。
2. 最大输入电压：其最大输入电压为 35V，允许在较宽的输入电压范围内工作，从而适应不同的电源条件。
3. 输出电流：该稳压器支持高达 1.5A 的输出电流，适合大多数中小功率应用。
4. 压降：其典型压降为 2V，当输出电流达到 1A 时，保持了稳定的性能表现。
5. PSRR（电源纹波抑制）：在 120Hz 时，PSRR 为 68dB，这意味着在使用时对输入电源中的噪声和波动具有良好的抑制能力，确保输出电压的稳定性。
6. 工作温度范围：该元器件能够在 -40°C 至 125°C 的温度范围内正常工作，适合于严苛环境下的应用。

保护功能

L7805ABD2T-TR 设计了多种保护功能以增强其可靠性：

• 过温保护：当温度超过安全范围时，元器件会自动降低输出功率或关闭，以避免损坏。
• 短路保护：在发生短路故障时，稳压器能够限制输出电流，从而保护电路中的其他元件。

封装类型

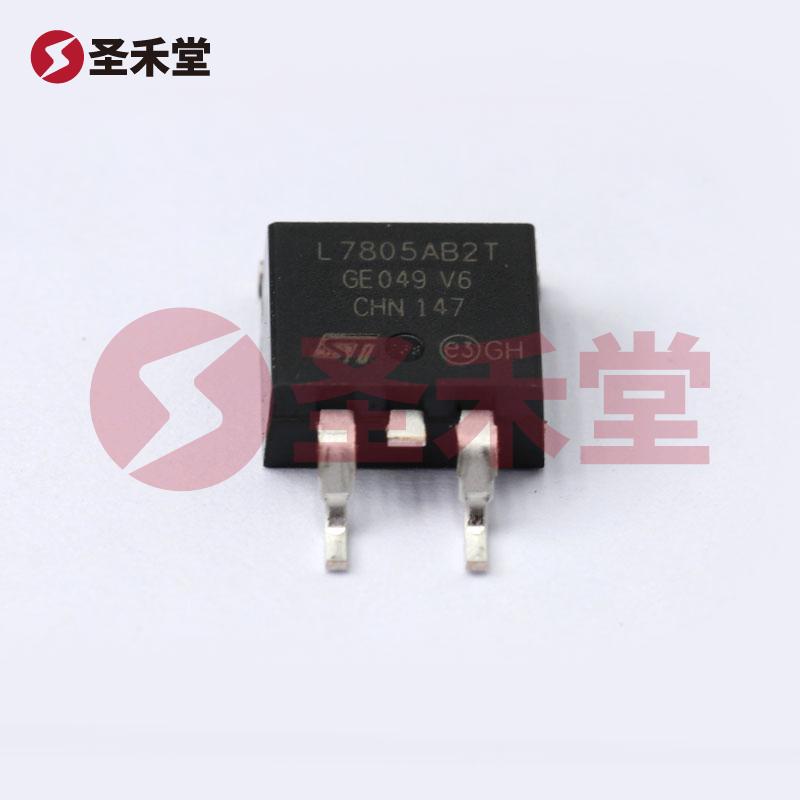

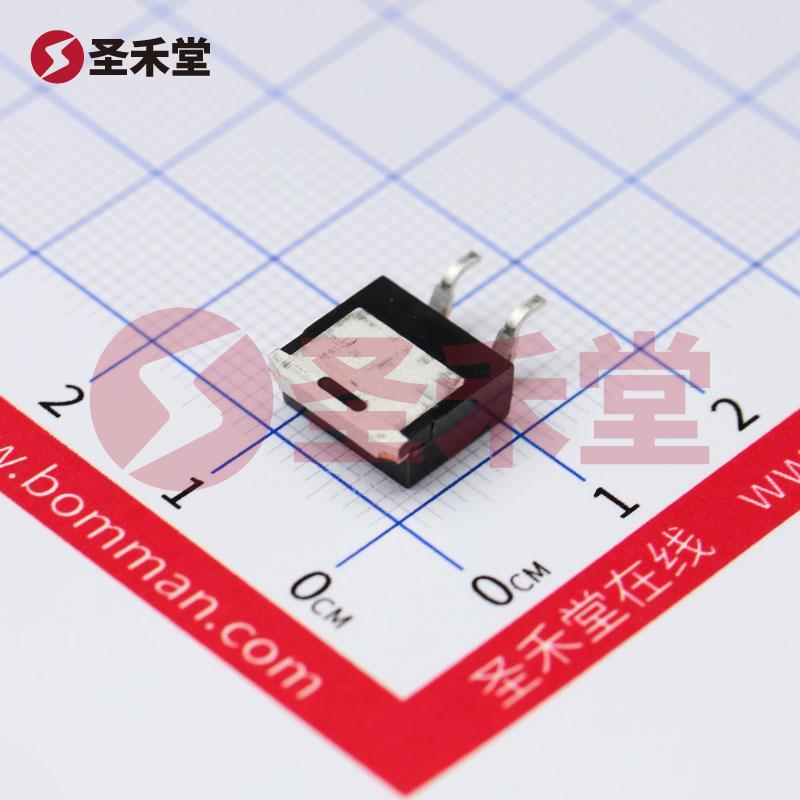

该IC采用 D2PAK 封装，具有良好的散热性能和表面贴装设计，适合自动化生产和手工焊接。D2PAK 封装在减小电路板面积的同时，提供了充足的引脚连接，使得安装和布局更加简单。

应用领域

L7805ABD2T-TR 广泛应用于各种电子和电气设备中，具体应用包括：

• 消费电子产品（如音频设备、视频设备）
• 通信设备
• 工业控制仪器
• 汽车电子产品
• 计算机外设

总结

L7805ABD2T-TR 稳压器凭借其可靠的性能、宽广的输入电压范围和有效的保护机制，成为各类电子应用中的理想选择。意法半导体的这一产品，通过良好的电源纹波抑制、稳定的输出电压与电流，以及高温工作能力，保障了产品在各类环境中的稳定性与可靠性。无论在设计新设备还是维护现有系统时，L7805ABD2T-TR 都是值得考虑的关键元件。
